該TPS55288是一款同步四開關降壓-升壓轉換器，能夠將輸出電壓調節在輸入電壓、高于或低于輸入電壓。該TPS55288工作在2.7V至36V寬輸入電壓范圍內，能夠輸出0.8V至22V電壓，以支持各種應用。

該TPS55288集成了升壓支路的兩個 16A MOSFET，以平衡解決方案尺寸和效率。通過I具有可編程輸出電壓和輸出電流限制^2^C接口，TPS55288完全符合USB PD規范。該TPS55288能夠在 12V 輸入電壓下提供 100 W 的功率。
*附件：tps55288.pdf

該TPS55288采用平均電流模式控制方案。開關頻率可通過外部電阻器在 200 kHz 至 2.2 MHz 范圍內進行編程，并可與外部時鐘同步。該TPS55288還提供可選的擴頻，以最大限度地降低峰值 EMI。

該TPS55288提供輸出過壓保護、平均電感電流限制、逐周期峰值電流限制和輸出短路保護。該TPS55288還通過可選的輸出電流限制和打嗝模式保護確保在持續過載條件下的安全運行。

該TPS55288可以使用具有高開關頻率的小型電感器和小型電容器。它采用 4.0 mm × 3.5 mm QFN 封裝。

特性

• 可編程電源 （PPS） 支持 USB 供電 （USB PD）
  • 寬輸入電壓范圍：2.7 V 至 36 V
  • 可編程輸出電壓范圍：0.8 V 至 22 V，步長為 20 mV
  • ±1% 基準電壓精度
  • 可調節的輸出電壓補償，用于電纜上的電壓下降
  • 可編程輸出電流限制高達 6.35 A，步長為 50 mA
  • ±5% 的精確輸出電流監控
  • 我^2^C接口
• 在整個負載范圍內效率高
  • V 時效率為 97% 在 = 12 伏，伏 外 = 20 V 和 I 外 = 3 安
  • 輕負載下的可編程 PFM 和 FPWM 模式
• 避免頻率干擾和串擾
  • 可選時鐘同步
  • 可編程開關頻率范圍為 200 kHz 至 2.2 MHz
• EMI 緩解
  • 可選的可編程擴頻
  • 無引腳封裝
• 豐富的保護功能
  • 輸出過壓保護
  • 用于輸出短路保護的打嗝模式
  • 熱關斷保護
  • 可編程平均電感電流限制高達 16 A
• 小解決方案尺寸
  • 最大開關頻率高達 2.2 MHz
  • 4.0mm × 3.5mm Hotrod? QFN 封裝
• 固定的 4 ms 軟啟動時間

參數

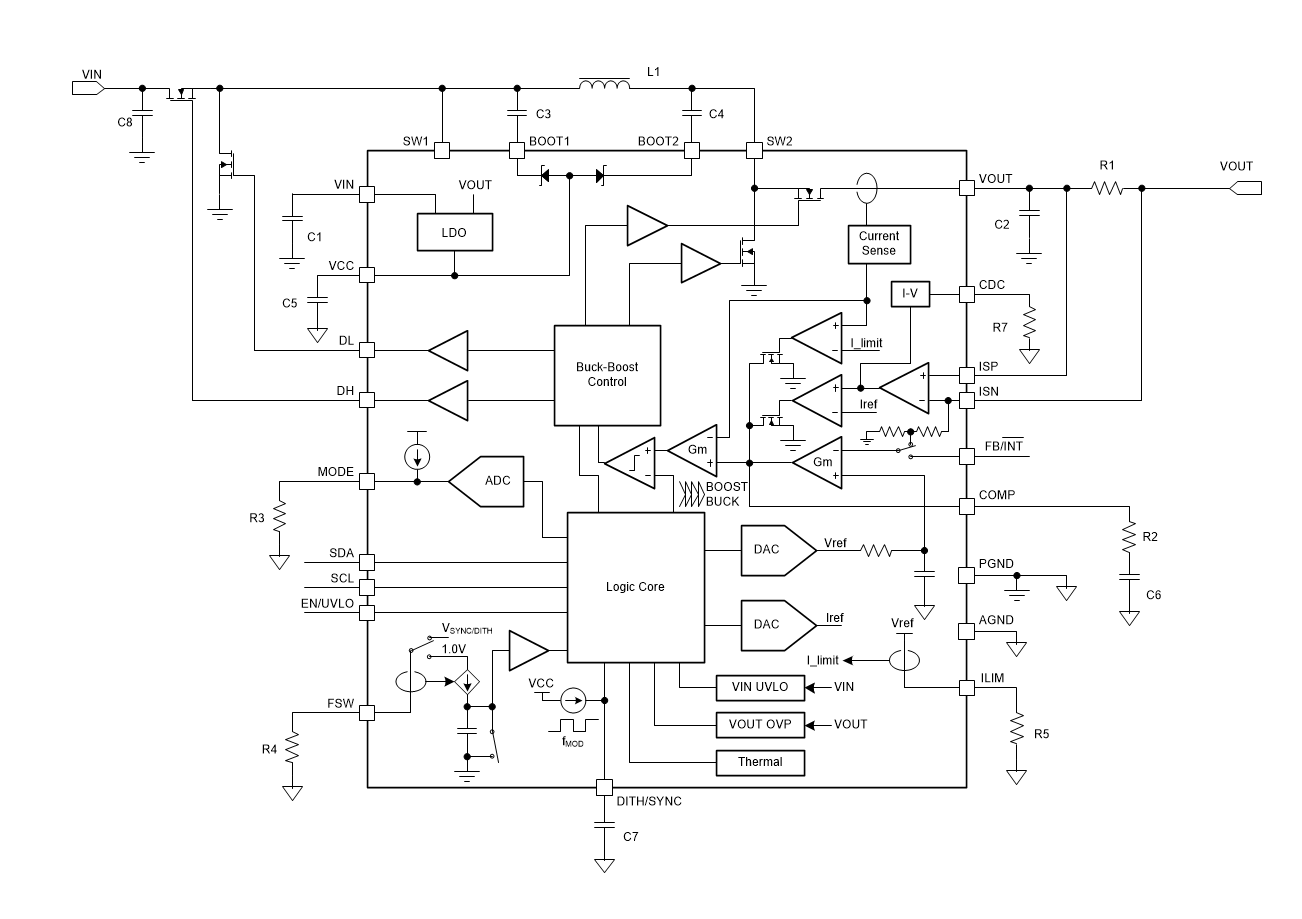

方框圖

?1. 核心特性?

• ?寬電壓范圍?：輸入2.7V至36V，輸出0.8V至22V，支持升降壓自動切換。
• ?高效能?：峰值效率達97%（12V輸入/20V輸出/3A負載），集成16A MOSFET。
• ?可編程接口?：通過I2C配置輸出電壓（20mV步進）、電流限制（50mA步進，最高6.35A）及工作模式。
• ?EMI優化?：可選擴頻調制（±7%頻率抖動）和外部時鐘同步（200kHz–2.2MHz）。
• ?保護功能?：過壓/過流/短路保護（打嗝模式）、熱關斷（175°C閾值）。

?2. 關鍵應用場景?

• USB PD電源適配器、擴展塢、無線充電器
• 工業PC、顯示器電源、移動電源

?3. 控制與配置?

• ?I2C寄存器控制?：
  • ?REF寄存器?（00h/01h）：10位DAC調節基準電壓（45mV–1.2V）。
  • ?IOUT_LIMIT?（02h）：設置輸出電流限制（0–6.35A）。
  • ?MODE寄存器?（06h）：選擇PFM/強制PWM模式、VCC電源（內部LDO或外部5V）。
• ?引腳功能?：
  • ?EN/UVLO?：使能輸入與可編程欠壓鎖定（1.23V閾值）。
  • ?CDC?：電纜壓降補償（內部寄存器或外部電阻調節）。

?4. 典型設計要點?

• ?電感選擇?：推薦4.7μH（如Coilcraft XAL1010-472），需滿足飽和電流>16A。
• ?輸入/輸出電容?：
  • 輸入：20μF陶瓷電容（低ESR）應對高紋波電流。
  • 輸出：22μF陶瓷+電解電容組合抑制升壓模式紋波。
• ?布局建議?：縮短SW1/SW2走線，AGND與PGND單點連接于VCC電容接地端。

?5. 性能曲線示例?

• 效率>90%（12V輸入/20V輸出/5A負載，FPWM模式）。
• 負載瞬態響應（2.5A→5A）波動<50mV（20μs上升時間）。

?6. 封裝與訂購信息?

• ?VQFN-HR封裝?（4mm×3.5mm），支持-40°C至150°C工作溫度。
• 型號后綴區分溫度范圍（如RPMR.A為-40°C至125°C）。
