該TPS552882是一款同步四開關降壓-升壓轉換器，能夠?qū)⑤敵鲭妷赫{(diào)節在輸入電壓、高于或低于輸入電壓。該TPS552882在2.7V至36V寬輸入電壓下工作，能夠輸出0.8V至22V電壓，以支持各種應用。

該TPS552882集成了升壓支路的兩個 16A MOSFET，以平衡解決方案尺寸和效率。該TPS552882使用外部電阻分壓器將輸出電壓設置為1.2V內部基準電壓。該TPS552882能夠在 12V 輸入電壓下提供 100 W 的功率。
*附件：tps552882.pdf

該TPS552882采用平均電流模式控制方案。開關頻率可通過外部電阻器在 200 kHz 至 2.2 MHz 范圍內進行編程，并可與外部時鐘同步。該TPS552882還提供可選的擴頻功能，以最大限度地降低峰值EMI。

該TPS552882提供輸出過壓保護、平均電感電流限制、逐周期峰值電流限制和輸出短路保護。該TPS552882還通過可選的輸出電流限制和打嗝模式保護確保在持續過載條件下的安全運行。

該TPS552882可以使用具有高開關頻率的小型電感器和小型電容器。它采用 4.0 mm × 3.5 mm HotRod QFN 封裝。

特性

• 寬輸入和輸出電壓范圍
  • 寬輸入電壓范圍：2.7 V 至 36 V
  • 寬輸出電壓范圍：0.8 V 至 22 V
• 在整個負載范圍內效率高
  • V 時效率為 97% 在 = 12 伏，伏 外 = 20 V 和 I 外 = 3 安
  • 輕負載下的可編程 PFM 和 FPWM 模式
• 避免頻率干擾和串?dāng)_
  • 可選時鐘同步
  • 可編程開關頻率范圍為 200 kHz 至 2.2 MHz
• EMI 緩解
  • 可選的可編程擴頻
  • 無引腳封裝
• 豐富的保護功能
  • 輸出過壓保護
  • 用于輸出短路保護的打嗝模式
  • 熱關斷保護
  • 可編程平均電感電流限制高達 16 A
• 小解決方案尺寸
  • 最大開關頻率高達 2.2 MHz
  • 4.0mm × 3.5mm HotRod? QFN 封裝
• 可調節的輸出電壓補償，用于電纜上的電壓下降
• 通過檢測電阻器進行可編程輸出電流限制
• ±5% 的精確輸出電流監控
• ±1% 基準電壓精度
• 固定的 4 ms 軟啟動時間

參數

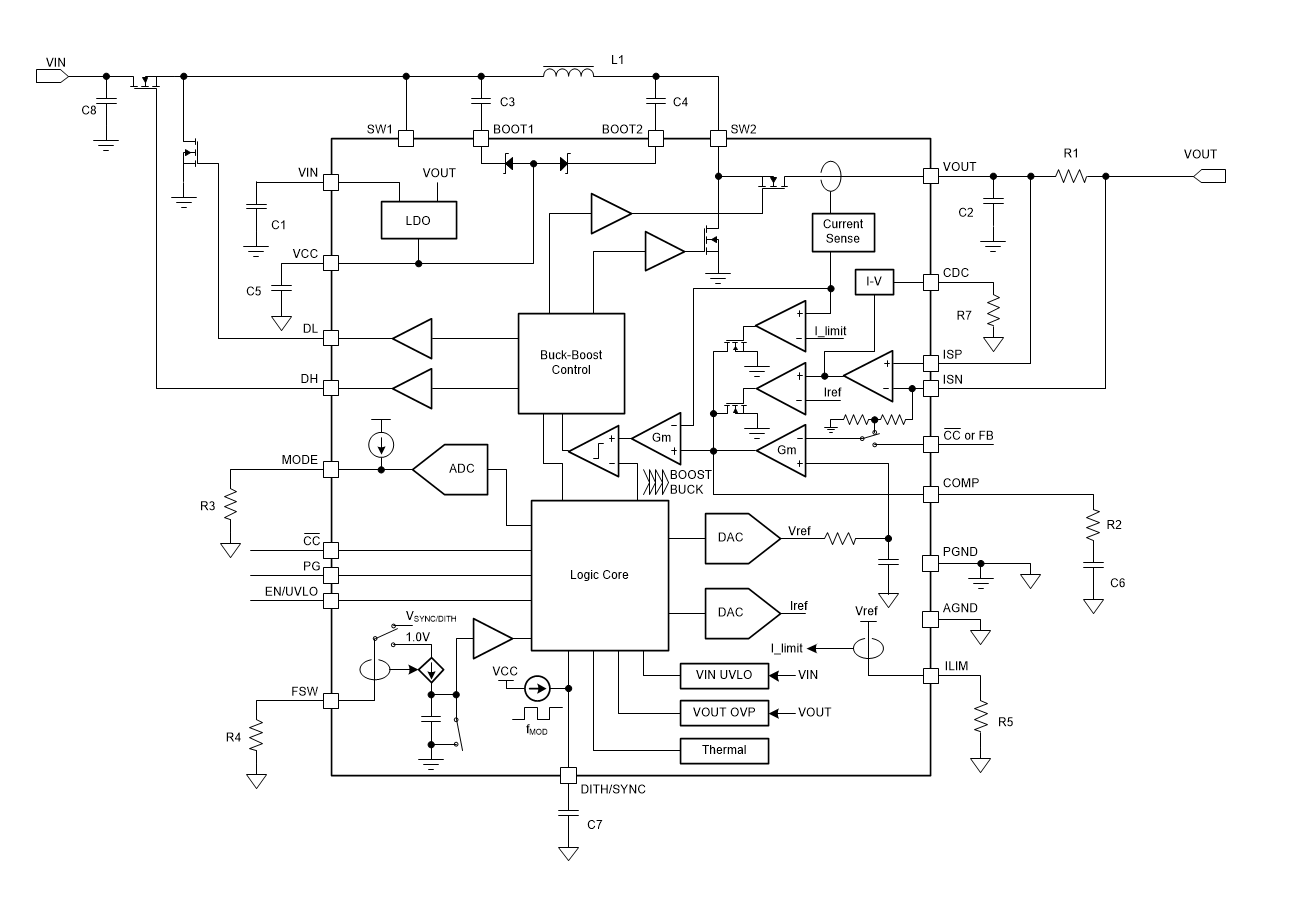

方框圖

?1. 核心特性?

• ?寬電壓范圍?：輸入2.7V至36V，輸出0.8V至22V，支持USB PD、工業PC、無線充電等應用。
• ?高效率?：最高效率達97%（12V輸入/20V輸出/3A負載），支持可編程PFM/FPWM輕載模式。
• ?EMI優化?：可選擴頻調制（±7%頻率抖動）和200kHz-2.2MHz可調開關頻率，支持外部時鐘同步。
• ?保護功能?：輸出過壓保護（23.5V閾值）、短路保護（打嗝模式）、熱關斷（175°C）及可編程平均電感電流限（最高16A）。

?2. 關鍵設計參數?

• ?封裝?：4.0mm×3.5mm HotRod? QFN封裝，集成雙16A MOSFET（升壓側）。
• ?控制方案?：平均電流模式控制，支持平滑切換降壓/升壓/升降壓模式。
• ?輸出設置?：通過外部電阻分壓調節電壓（1.2V基準），支持電纜壓降補償（CDC引腳）。

?3. 典型應用電路?

• ?輸入電容?：推薦20μF陶瓷電容（低ESR）。
• ?電感選擇?：1-10μH（如4.7μH），需滿足飽和電流要求（如Coilcraft XAL1010-472）。
• ?補償設計?：外置RC網絡（COMP引腳），需兼顧降壓/升壓模式穩定性。

?4. 布局與熱管理?

• ?高頻路徑?：縮短SW1/SW2引腳走線，輸入/輸出電容就近放置。
• ?接地分離?：功率地（PGND）與信號地（AGND）單點連接于VCC電容。
• ?散熱優化?：底部散熱焊盤需通過過孔連接至PCB地平面。
