TPS552872 是一款同步降壓-升壓轉換器，專為將電池電壓或適配器電壓轉換為電源軌而優化。TPS552872 集成了四個 MOSFET 開關，為各種應用提供了緊湊的解決方案。TPS552872具有高達 36V 的輸入電壓能力。在升壓模式下工作時，TPS552872 可以從 12V 輸入提供 30W 的功率。它能夠從 9V 輸入電壓提供 25W 的功率。

TPS552872采用平均電流模式控制方案。開關頻率可通過外部電阻器在 200 kHz 至 2.2 MHz 范圍內編程，并且可以與外部時鐘同步。TPS552872 還提供可選的擴頻，以最大限度地降低峰值 EMI。
*附件：tps552872.pdf

TPS552872 提供輸出過壓保護、平均電感電流限制、逐周期峰值電流限制、輸出短路保護。該TPS552872還通過在持續過載條件下的可選輸出電流限制和打嗝模式保護確保安全運行。

TPS552872可以使用小電感和高開關頻率的小電容器。它采用 3.0mm × 5.0mm QFN 封裝。

特性

• 寬輸入和輸出電壓范圍
  • 寬輸入電壓范圍：3.0 V 至 36 V
  • 可編程輸出電壓范圍：0.8 V 至 22 V
  • ±1% 基準電壓精度
  • 可調節的輸出電壓補償，用于電纜上的電壓下降
  • ±5% 精度的輸出電流監控
• 在整個負載范圍內具有高效率
  • 在 V IN = 12 V、V OUT = 20 V 和 I OUT = 1.5 A 時，效率為 96.7%
  • 在 V IN = 12 V、V OUT = 12 V 和 I OUT = 2 A 時，效率為 98.3%
  • 輕負載時的可編程 PFM 和 FPWM 模式
• 避免頻率干擾和串擾
  • 可選時鐘同步
  • 200 kHz 至 2.2 MHz 的可編程開關頻率
• EMI 抑制
  • 可選的可編程擴頻
  • 無鉛封裝
• 豐富的保護功能
  • 輸出過壓保護
  • 用于輸出短路保護的打嗝模式
  • 熱關斷保護
  • 4 A 平均電感器電流限制
• 小解決方案尺寸
  • 最大開關頻率高達 2.2 MHz
  • 3.0mm × 5.0mm HotRod? QFN 封裝

參數

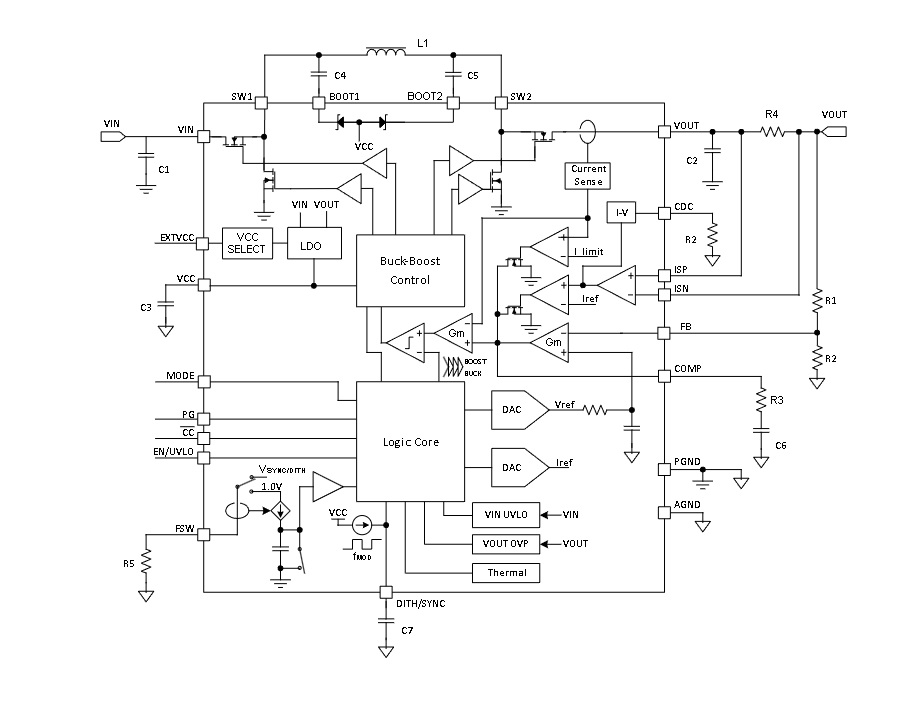

方框圖

1. 概述

TPS552872是一款全集成同步升降壓DC/DC轉換器，支持寬輸入電壓范圍（3.0V至36V）和可編程輸出電壓范圍（0.8V至22V）。該轉換器集成了四個MOSFET開關，提供高達4A的平均電感電流限制，適用于多種應用場景。

2. 主要特性

• ?寬輸入/輸出電壓范圍?：輸入電壓3.0V至36V，輸出電壓0.8V至22V。
• ?高效率?：在整個負載范圍內實現高效率，例如96.7% @ VIN=12V, VOUT=20V, IOUT=1.5A。
• ?可編程工作模式?：支持PFM和FPWM模式，輕負載時提高效率。
• ?時鐘同步與擴頻?：可選時鐘同步功能，支持可編程擴頻以降低EMI。
• ?全面保護?：包括輸出過壓保護、短路保護（打嗝模式）、熱關斷保護等。
• ?小型封裝?：采用3.0mm × 5.0mm的HotRod? QFN封裝。

3. 應用領域

• 擴展塢
• PC及筆記本電腦
• 移動電源
• 顯示器
• 無線充電器

4. 功能描述

• ?平均電流模式控制?：簡化環路補償，快速響應負載瞬態。
• ?軟啟動?：內部軟啟動時間約3.6ms，避免啟動時的電流沖擊。
• ?輸出電壓調節?：通過反饋電阻分壓網絡設置輸出電壓。
• ?輸出電流監測與補償?：監測輸出電流，補償電纜壓降。
• ?模式選擇?：MODE引腳選擇輕負載時的PFM或FPWM模式。
• ?熱關斷與打嗝保護?：在過熱或輸出短路時保護轉換器。

5. 設計指南

• ?電感選擇?：根據輸入/輸出電壓、負載電流和期望的紋波電流選擇合適的電感值。
• ?電容選擇?：輸入和輸出電容需滿足紋波電流和電壓保持時間的要求。
• ?布局建議?：優化PCB布局，減小寄生電感和電阻，確保良好的熱散耗路徑。

6. 封裝與訂購信息

TPS552872采用VQFN-HR（RYQ）封裝，具體封裝尺寸和訂購信息請參考文件末尾的機械、封裝和可訂購信息部分。
