TPS552872-Q1 是一款同步降壓-升壓轉換器，針對將電池電壓或適配器電壓轉換為電源軌進行了優化。TPS552872-Q1 集成了四個 MOSFET 開關，為各種應用提供了緊湊的解決方案。TPS552872-Q1 具有高達 36V 的輸入電壓能力。在升壓模式下工作時，TPS552872-Q1 可以從 12V 輸入提供 30W 的功率。它能夠從 9V 輸入電壓提供 25W 的功率。

TPS552872-Q1 采用平均電流模式控制方案。開關頻率可通過外部電阻器在 200 kHz 至 2.2 MHz 范圍內編程，并且可以與外部時鐘同步。TPS552872-Q1 還提供可選的擴頻，以最大限度地降低峰值 EMI。
*附件：tps552872-q1.pdf

TPS552872-Q1 提供輸出過壓保護、平均電感電流限制、逐周期峰值電流限制、輸出短路保護。TPS552872-Q1 還通過在持續過載條件下的可選輸出電流限制和打嗝模式保護確保安全運行。

TPS552872-Q1 可以使用具有高開關頻率的小電感器和小電容器。它采用 3.0mm × 5.0mm QFN 封裝。

特性

• 符合 AEC-Q100 標準：
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度范圍
• 寬輸入和輸出電壓范圍
  • 寬輸入電壓范圍：3.0 V 至 36 V
  • 可編程輸出電壓范圍：0.8 V 至 22 V
  • ±1% 基準電壓精度
  • 可調節的輸出電壓補償，用于電纜上的電壓下降
  • ±5% 精度的輸出電流監控
• 在整個負載范圍內具有高效率
  • 在 V IN = 12 V、V OUT = 20 V 和 I OUT = 1.5 A 時，效率為 96.7%
  • 在 V IN = 12 V、V OUT = 12 V 和 I OUT = 2 A 時，效率為 98.3%
  • 輕負載時的可編程 PFM 和 FPWM 模式
• 避免頻率干擾和串擾
  • 可選時鐘同步
  • 200 kHz 至 2.2 MHz 的可編程開關頻率
• EMI 抑制
  • 可選的可編程擴頻
  • 無鉛封裝
• 豐富的保護功能
  • 輸出過壓保護
  • 用于輸出短路保護的打嗝模式
  • 熱關斷保護
  • 4 A 平均電感器電流限制
• 小解決方案尺寸
  • 最大開關頻率高達 2.2 MHz
  • 3.0mm × 5.0mm HotRod? QFN 封裝

參數

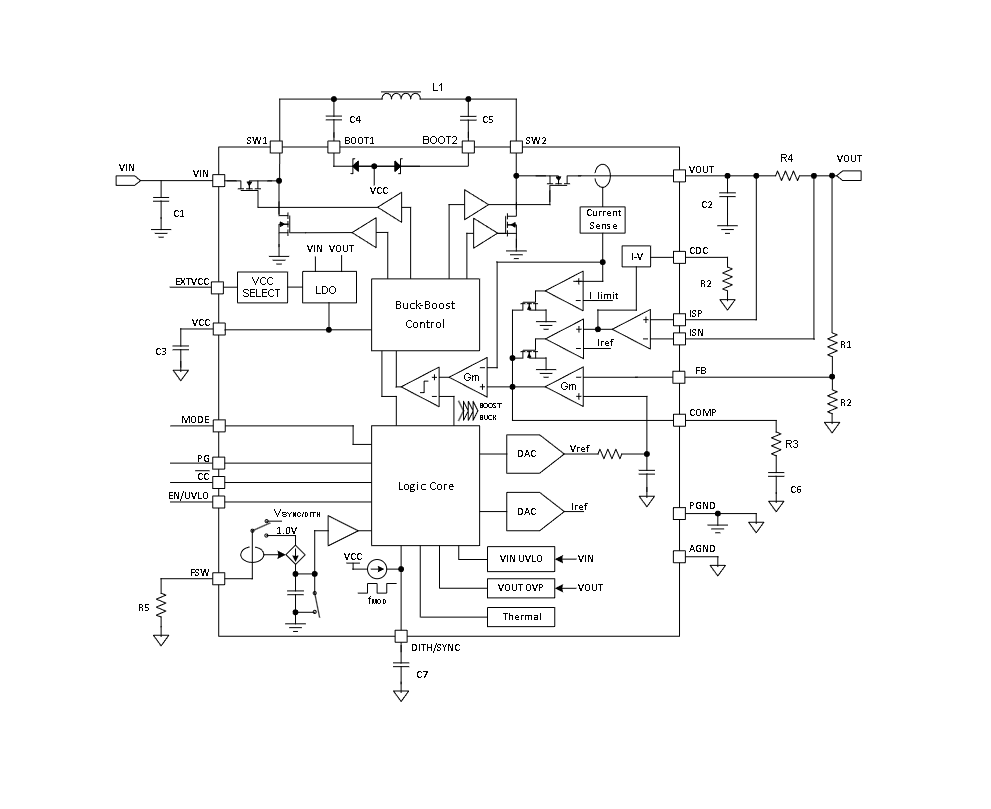

方框圖

1. 概述

TPS552872-Q1是一款汽車級、高效率、全集成的升降壓DC/DC轉換器，專為寬范圍輸入電壓應用設計。該轉換器集成了四個MOSFET開關，適用于多種汽車電子應用，如高級駕駛輔助系統(ADAS)、無線充電器、車載信息娛樂系統等。

2. 主要特性

• ?AEC-Q100認證?：滿足汽車級溫度等級1要求，工作溫度范圍為-40°C至+125°C。
• ?寬輸入輸出電壓范圍?：輸入電壓3.0V至36V，輸出電壓0.8V至22V可調。
• ?高效率?：在整個負載范圍內保持高效率，如VIN=12V, VOUT=20V, IOUT=1.5A時效率可達96.7%。
• ?可編程工作模式?：支持輕載時的PFM和FPWM模式，可通過外部引腳配置。
• ?電磁干擾(EMI)抑制?：提供可選的擴頻時鐘功能，減少EMI。
• ?豐富保護特性?：包括過壓保護、短路保護、熱關斷保護等。
• ?小型封裝?：采用3.0mm × 5.0mm的HotRod? QFN封裝。

3. 應用領域

• ? 高級駕駛輔助系統(ADAS) ?
• ?無線充電器?
• ?車載信息娛樂系統?
• ?汽車尾燈?

4. 功能描述

• ?自動模式切換?：根據輸入和輸出電壓自動在降壓、升壓或升降壓模式之間切換。
• ?固定頻率PWM控制?：在中等至重載條件下以固定頻率PWM模式工作。
• ?輕載模式選擇?：在輕載條件下可選擇PFM模式或強制PWM模式，以提高效率。
• ?過壓保護?：當輸出電壓超過設定閾值時，自動關閉高側FET以防止損壞。
• ?短路保護?：采用打嗝模式保護，在輸出短路時周期性重啟以限制功耗。

5. 設計指南

• ?電感選擇?：根據應用需求選擇合適的電感值，以平衡紋波電流、效率和成本。
• ?電容選擇?：輸入和輸出電容需滿足紋波電壓和瞬態響應要求。
• ?布局與散熱?：優化PCB布局，減小寄生參數，確保良好的散熱性能。

6. 封裝與訂購信息

TPS552872-Q1采用VQFN-HR封裝，具體封裝尺寸、引腳配置和訂購信息請參考文件末尾的機械、封裝和可訂購信息部分。
