LM636x5-Q1 是一款易于使用的同步降壓 DC/DC 轉換器，專為堅固耐用的汽車應用而設計。LM636x5-Q1 可從高達 36V 的輸入驅動高達 1.5A 或 2.5A 的負載電流。該轉換器在小設計尺寸中具有高輕載效率和輸出精度。RESET 標志和精密使能等功能為各種應用提供了靈活易用的解決方案。輕負載時自動頻率折返可提高效率，同時保持嚴格的負載調節。集成消除了許多外部元件，并提供了專為簡單 PCB 布局而設計的引腳排列。保護功能包括熱關斷、輸入欠壓鎖定、逐周期電流限制和打嗝短路保護。LM636x5-Q1 采用 HTSSOP 16 引腳功率封裝、PowerPAD? 集成電路封裝和 WSON 12 引腳功率封裝。
*附件：lm63625-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 支持汽車系統要求
  • 輸入電壓范圍：3.5V 至 36V
  • 短 50ns 最小導通時間
  • 良好的 EMI 性能偽隨機擴頻與 CISPR 25 兼容
  • 23μA 低工作靜態電流
  • –40°C 至 +150°C 結溫范圍
• 高設計靈活性
  • 引腳可選 VOUT：3.3V、5V、可調 1V 至 20V
  • 引腳與 LM63610 和 LM63635 兼容（1A、3.25A）
  • 引腳可選頻率：400kHz、2.1MHz、250kHz 至 2200kHz 可調
  • 引腳可選 FPWM、自動、同步模式
  • TSSOP：熱增強型封裝
  • WSON：適用于空間受限的應用程序
• 小設計尺寸
  • 小至 10mm × 10mm（2.5A、2.2MHz），采用 WSON 封裝
  • 高度集成的設計
  • 組件數量少

參數

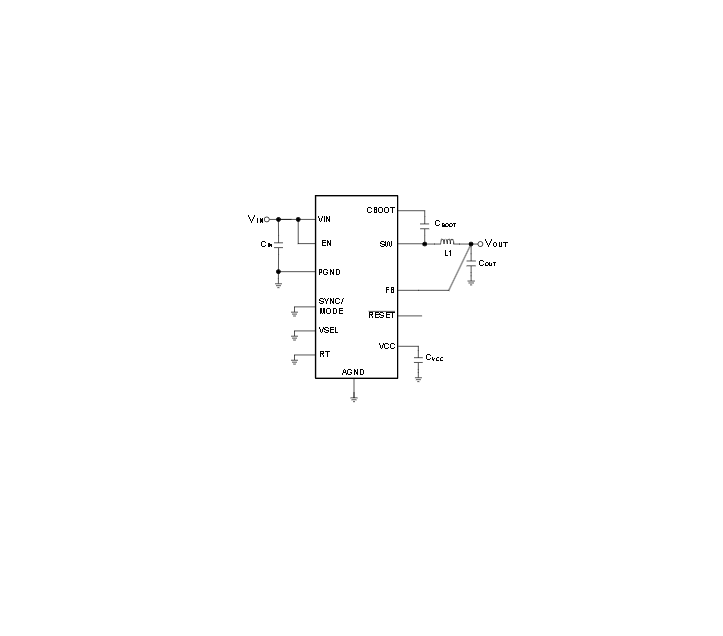

方框圖

概述

LM63625-Q1是一款專為汽車電子應用設計的同步降壓DC/DC轉換器，支持高達2.5A的負載電流，輸入電壓范圍為3.5V至36V。該轉換器適用于汽車信息娛樂系統、車身電子和照明、以及高級駕駛輔助系統（ADAS）等應用。LM63625-Q1具備AEC-Q100認證，滿足汽車級溫度和可靠性要求。

主要特性

• ?AEC-Q100認證?：適用于汽車電子應用。
• ?功能安全能力?：提供文檔支持功能安全系統設計。
• ?寬輸入電壓范圍?：3.5V至36V。
• ?高輸出電流?：可達2.5A。
• ?高效率?：輕載時自動頻率折返，提高效率。
• ?小尺寸設計?：WSON封裝尺寸僅為3mm x 3mm。
• ?高度集成?：減少外部組件數量，簡化PCB布局。
• ?保護功能?：包括熱關斷、輸入欠壓鎖定、逐周期電流限制和打嗝短路保護。
• ?靈活的輸出電壓和頻率選擇?：通過引腳選擇輸出電壓和開關頻率。
• ?低工作靜態電流?：23μA，有助于延長電池壽命。

功能描述

• ?工作模式?：根據負載自動切換PFM和PWM模式，輕載時進入PFM模式以提高效率，重載時進入PWM模式以保持穩定輸出。
• ?同步整流?：采用內部低側同步整流MOSFET，減少損耗，提高效率。
• ?軟啟動?：內置軟啟動功能，防止啟動時的電流沖擊和電壓過沖。
• ?RESET標志輸出?：當輸出電壓超出調節范圍或發生故障時，RESET引腳輸出低電平，可用于復位系統微處理器。
• ?可編程特性?：通過引腳選擇輸出電壓（3.3V、5V或可調）、開關頻率（400kHz、2.1MHz或可調）和工作模式（FPWM、AUTO、SYNC）。
• ?擴展頻譜時鐘?：可選的擴展頻譜時鐘功能，有助于降低EMI。

典型應用

• ?汽車信息娛樂系統?：為車載娛樂設備提供穩定的電源。
• ?車身電子和照明?：為車身控制模塊、LED照明等提供高效電源解決方案。
• ?ADAS系統?：為雷達、攝像頭等傳感器提供可靠的電源支持。

設計指南

• ?組件選擇?：詳細指導如何選擇電感、輸出電容、輸入電容等關鍵組件。
• ?布局建議?：提供PCB布局指南，確保最佳性能和EMI控制。
• ?熱設計?：討論熱管理策略，包括使用熱焊盤和足夠的銅面積進行散熱。

文檔支持

• ?WEBENCH? Power Designer?：提供定制電源設計工具，簡化設計流程。
• ?相關文檔?：包括應用報告、白皮書和用戶指南，幫助用戶更好地理解和使用LM63625-Q1。

封裝和訂單信息

• ?封裝類型?：HTSSOP 16引腳封裝和WSON 12引腳封裝。
• ?訂單信息?：提供了可訂購的部件號、封裝類型、引腳數等詳細信息。

LM63625-Q1是一款功能強大、靈活且高效的汽車級同步降壓DC/DC轉換器，適用于各種汽車電子應用。
