TPS55289-Q1 是一款同步降壓-升壓轉換器，針對將電池電壓或適配器電壓轉換為電源軌進行了優化。TPS55289-Q1 集成了四個 MOSFET 開關，為 USB 供電 （USB PD） 應用提供了緊湊的解決方案。

TPS55289-Q1 具有高達 36V 的輸入電壓能力。通過 I2C 接口，TPS55289-Q1 的輸出電壓可以在 0.8V 至 22V 范圍內編程，步長為 10mV。當工作在升壓模式下時，它可以從 12V 輸入電壓提供 60W 的功率。它能夠從 9V 輸入電壓提供 45W 的功率。
*附件：tps55289-q1.pdf

TPS55289-Q1 采用平均電流模式控制方案。開關頻率可通過外部電阻器在 200kHz 至 2.2MHz 范圍內編程，并可與外部時鐘同步。TPS55289-Q1 還提供可選的擴頻，以最大限度地降低峰值 EMI。

TPS55289-Q1 提供輸出過壓保護、平均電感電流限制、逐周期峰值電流限制和輸出短路保護。TPS55289-Q1 還通過在持續過載條件下的可選輸出電流限制和打嗝模式保護確保安全運行。

TPS55289-Q1 可以使用小電感和高開關頻率的小電容器。它采用 3.0mm × 5.0mm QFN 封裝。

特性

• 符合 AEC-Q100 標準：
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度范圍
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 可編程電源 （PPS） 支持 USB 供電 （USB PD）
  • 寬輸入電壓范圍：3.0V 至 36V
  • 可編程輸出電壓范圍：0.8V 至 22V，步長為 10mV
  • ±1% 基準電壓精度
  • 可調節的輸出電壓補償，用于電纜上的電壓下降
  • 可編程輸出電流限制高達 6.35A，步長為 50mA
  • ±5% 精度的輸出電流監控
  • I2C 接口
• 在整個負載范圍內具有高效率
  • VIN = 12V、VOUT = 20V 和 IOUT = 3A 時效率為 96%
  • 輕負載時的可編程 PFM 和 FPWM 模式
• 避免頻率干擾和串?dāng)_
  • 可選時鐘同步
  • 200kHz 至 2.2MHz 的可編程開關頻率
• EMI 抑制
  • 可選的可編程擴頻
  • 無鉛封裝
• 豐富的保護功能
  • 輸出過壓保護
  • 用于輸出短路保護的打嗝模式
  • 熱關斷保護
  • 8A 平均電感電流限制
• 小解決方案尺寸
  • 最大開關頻率高達 2.2MHz
  • 3.0mm × 5.0mm HotRod? QFN 封裝

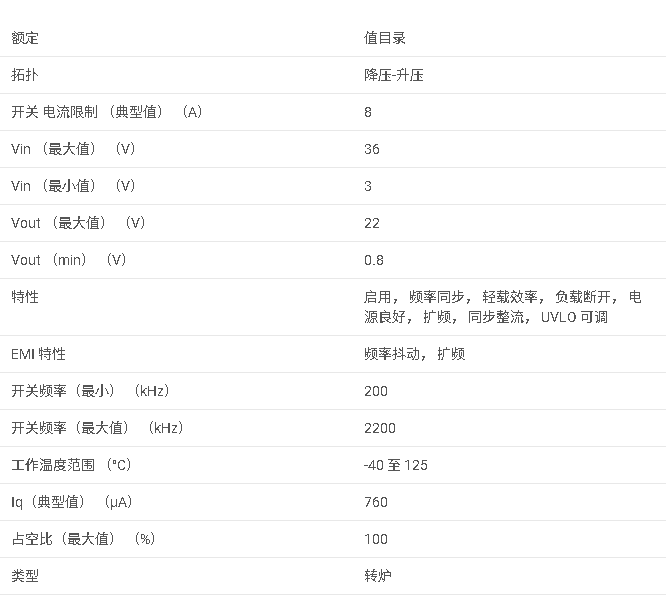

參數

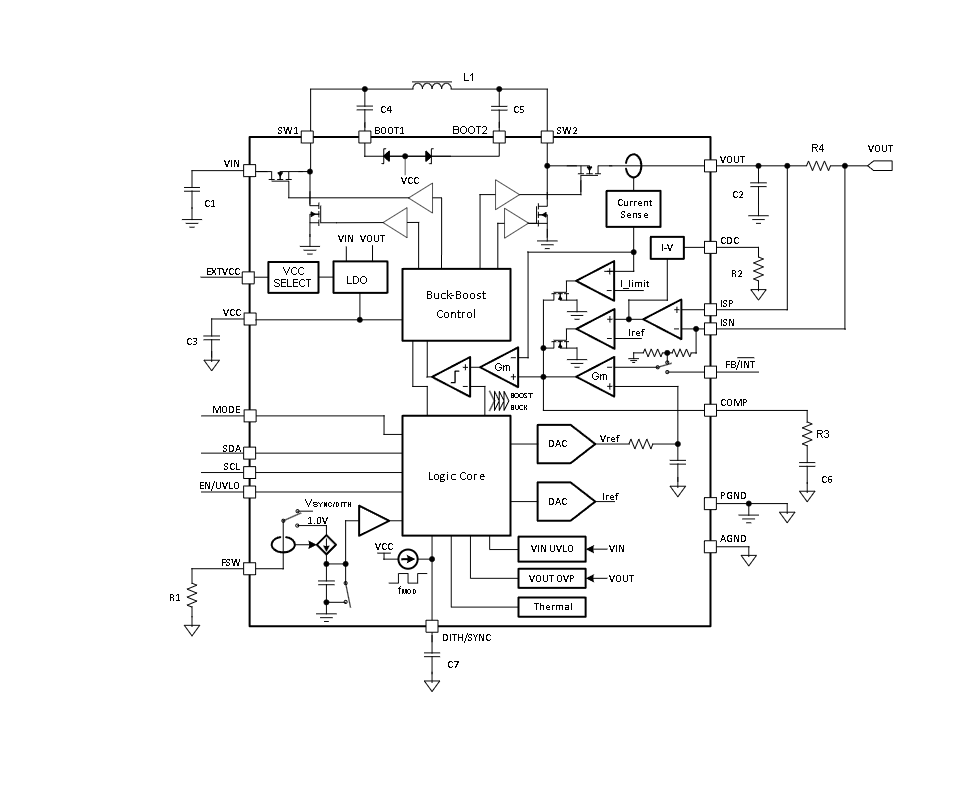

方框圖

1. 產品概述

TPS55289-Q1是一款36V、8A的同步升降壓（Buck-Boost）轉換器，集成了I2C接口，適用于多種應用，包括車載充電器、USB PD、無線充電器、汽車信息娛樂系統等。

2. 主要特性

• ?寬輸入電壓范圍?：3.0V至36V。
• ?可編程輸出電壓范圍?：0.8V至22V，步長為10mV。
• ?高精度參考電壓?：±1%。
• ?可編程輸出電流限制?：高達6.35A，步長為50mA。
• ?高效率?：在VIN=12V、VOUT=20V、IOUT=3A時可達96%。
• ?多種工作模式?：包括PFM和FPWM模式，以及可選的時鐘同步和擴頻功能。
• ?豐富的保護功能?：包括過壓保護、短路保護、熱關斷保護等。
• ?小尺寸封裝?：3.0mm × 5.0mm HotRod? QFN封裝。

3. 應用領域

• ?汽車充電器?：為車載設備提供穩定電源。
• ?USB PD?：支持USB Power Delivery協議，適用于移動設備快充。
• ?無線充電器?：為無線充電設備提供高效電源解決方案。
• ?汽車信息娛樂系統?：為車載信息娛樂設備供電。

4. 功能描述

• ?I2C接口?：支持通過I2C接口進行編程和控制，實現輸出電壓和電流的調整及監控。
• ?升降壓功能?：根據輸入電壓和輸出電壓的關系，自動切換至Buck、Boost或Buck-Boost模式。
• ?平均電流模式控制?：提供簡化的環路補償和快速的負載瞬態響應。
• ?可選擴頻功能?：通過擴頻降低EMI干擾。
• ?熱關斷保護?：在結溫超過175°C時自動關斷，防止過熱損壞。

5. 典型應用電路

文檔提供了TPS55289-Q1的典型應用電路圖，包括輸入和輸出電容器、電感器、電阻器等元件的選擇指南。同時，還詳細介紹了如何使用I2C接口進行編程和控制，以及如何通過外部電阻設置開關頻率。

6. 封裝與訂購信息

TPS55289-Q1采用VQFN-HR封裝，具有21個引腳，尺寸為3.0mm × 5.0mm。用戶可通過TI官網獲取詳細的封裝信息和訂購指南。

7. 布局指導

文檔提供了布局指導原則，以確保TPS55289-Q1的性能和穩定性。這些原則包括輸入和輸出電容器的放置、接地平面的使用、電感器的選擇以及補償元件的連接等。
