Analog Devices Inc. LTC7819同步降壓控制器是一款高性能三路降壓同步直流-直流開關穩壓控制器，可驅動所有N溝道功率MOSFET級。LTC7819采用恒定頻率電流模式架構，可實現高達3MHz的可鎖相開關頻率。該器件可在4.5V至40V寬輸入電源電壓范圍內工作。通過異相操作三個控制器輸出級，最大限度地降低功耗和電源噪聲。

數據手冊：*附件：Analog Devices Inc. LTC7819同步降壓控制器數據手冊.pdf

ADI LTC7819具有超低無負載靜態電流，延長了電池供電系統的工作運行時間。OPTI-LOOP?補償優化了寬范圍輸出電容和ESR值上的瞬態響應。LTC7819具有精密0.8V基準電壓和電源良好輸出指示器。MODE引腳可以選擇突發模式、脈沖跳躍模式或輕負載連續電感器電流模式。

此外，LTC7819還具有擴頻運行特性，可顯著降低輸入和輸出電源上的峰值輻射和傳導噪聲。這樣能更輕松地符合電磁干擾 (EMI) 標準。

特性

• 三路降壓同步控制器
• 寬輸入電壓范圍：4.5V至40V
• 寬輸出電壓范圍V IN ：0.8V至99%
• 低工作電流I Q ：14μA（14V至3.3V，通道1開啟）
• 擴頻運行
• RSENSE或DCR電流檢測
• 集成自舉電源電荷泵（通道1）
• PassThru?/100%占空比能力（通道1），99%占空比（通道2和3）
• 可編程固定頻率：100kHz至3MHz
• 可鎖相頻率（100kHz至3MHz）
• 輕負載時可選擇連續、脈沖跳躍或低紋波、 Burst Mode?操作
• 低關斷電流I Q ：1.5μA
• 小型40引腳6mm×6mm QFN封裝
• 符合汽車應用類AEC-Q100標準

應用

• 汽車和運輸
• 工業
• 軍事/航空電子

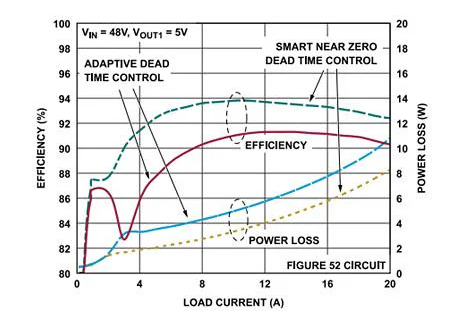

典型應用
