Analog Devices LTC7890/1同步降壓控制器是高性能直流-直流開關穩壓器控制器，用來驅動輸入電壓高達100V的所有N溝道同步氮化鎵 (GaN) 場效應晶體管 (FET) 功率級。這些控制器為使用GaN FET時在傳統上面臨的挑戰提供了解決方案。與硅金屬氧化物半導體場效應晶體管 (MOSFET) 解決方案相比，這些器件無需保護二極管或額外的外部元件，簡化了應用設計。

Adi LTC7890/1同步降壓控制器支持內部智能自舉開關，可防止升壓引腳在死區時間內對SW引腳高側驅動器電源進行過充電，從而保護頂部GaN FET的柵極。該系列對兩個開關沿上的柵極驅動器時序都進行了內部優化，以提供智能的接近于零的死區時間，即使在高輸入電壓下，也能提高效率并允許高頻運行。LTC7890/1上的柵極驅動電壓可在4V至5.5V范圍內精確調節，以優化性能和支持不同的GaN FET，甚至是不同邏輯電平的MOSFET。

LTC7890系列采用40引線 (6mm × 6mm) 側面可濕的QFN封裝，而LTC7891則采用28引線 (4mm × 5mm) 側面可濕的QFN封裝。

特性

• 對GaN FET全盤優化的GaN驅動技術
• 寬輸入電壓 ( VIN ) 范圍：4V至100V
• 寬輸出電壓范圍：0.8V ≤VOUT ≤60V
• 無需續流、鉗位或自舉二極管
• 內部智能自舉開關可防止高側驅動器電源過度充電
• 內部優化的智能近零死區時間或電阻可調死區時間
• 分離輸出柵極驅動器，用于可調節的導通和關斷驅動器強度
• 精確的可調驅動器電壓和UVLO
• 低工作靜態電流 (I Q )：5μA（48VIN 至5VOUT ）
• 可編程頻率（100 kHz至3 MHz）
• 可鎖相頻率（100kHz至3MHz）
• 擴頻調頻
• 封裝
  • 40引腳 (6mm × 6mm)，側面可濕QFN封裝 (LTC7890)
  • 28引腳 (4mm × 5mm) 側面可濕QFN封裝 (LTC7891)

應用

• 工業電源系統
• 軍用航空電子設備和醫療系統
• 電信電源系統

效率和功率損失與負載電流的對比

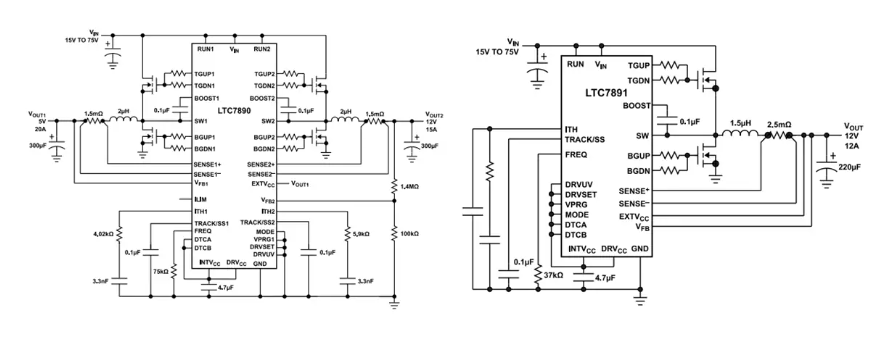

典型應用電路
