Analog Devices Inc. LTC7806兩相同步升壓控制器是一款高性能、低IQ轉換器控制器，可異相驅動兩個N溝道功率MOSFET級。此系列控制器采用恒定頻率電流模式架構，可實現高達3MHz的鎖相開關頻率。LTC7806控制器在4.5V至40V的寬輸入電壓范圍內工作。從升壓轉換器輸出偏置時，該控制器具有出色的適應性，即使啟動后輸入電源低至1V，也能正常運行。

數據手冊：*附件：Analog Devices Inc. LTC7806兩相同步升壓控制器數據手冊.pdf

LTC7806控制器具有精密1.2V基準、電源良好輸出指示器和電感器電流監控器。該控制器符合AEC-Q100標準，適用于汽車應用。LTC7806同步升壓控制器采用側面可潤濕28引腳4mmx5mm QFN封裝。典型應用包括汽車與交通、音頻與RF功率放大器、工業與醫療以及通信。

特性

• 兩相運行降低了所需的輸入和輸出電容以及電源引起的噪聲
• 同步工作，實現最高效率并降低散熱
• 寬輸入電壓范圍：4.5V至40V；啟動后工作電壓低至1V
• 低工作靜態電流：18μA
• 同步MOSFET的100%占空比能力（PassThru?運行）
• RSENSE 或電感器DCR電流檢測
• 擴頻運行

規范

• 可編程固定頻率：100 kHz至3 MHz
• 可鎖相頻率（100 kHz至3 MHz）
• 輕負載時，可選擇連續、脈沖跳躍或低紋波突發模式^?^ 運行
• 輸入電流監控器輸出
• 內部LDO通過VBIAS 或EXTVCC 為柵極驅動器供電
• 低關斷IQ ：1.5μA
• 側面可潤濕28引腳4mmx5mm QFN封裝
• 符合汽車應用類AEC-Q100標準

應用

• 汽車和運輸
• 音頻和RF功率放大器
• 工業和醫療
• 通訊

典型應用電路

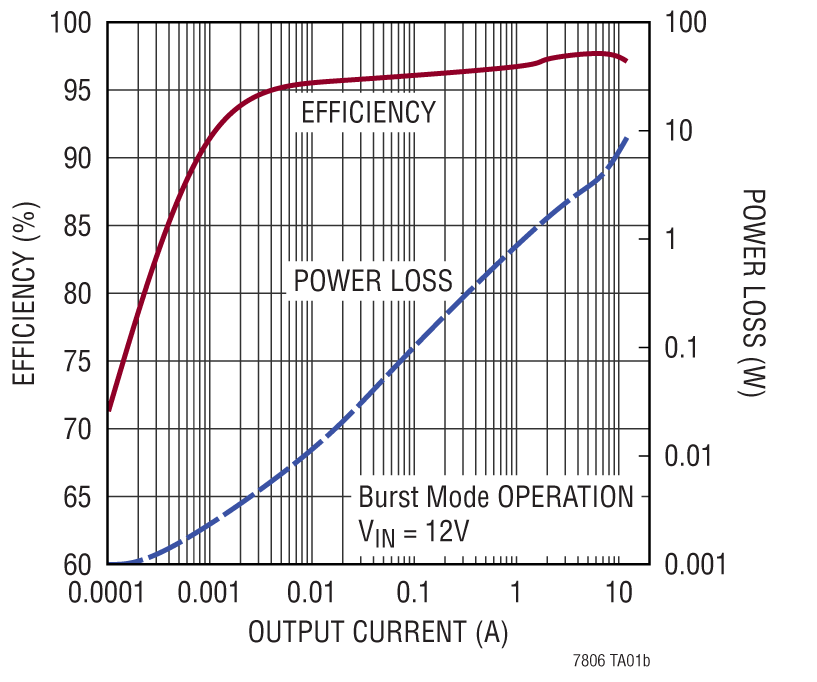

效率和功率損耗與輸出電流之間的關系

相關文章
Analog Devices Inc. LTC7806演示板 (DC2951A)數據手冊
