Analog Devices Inc. LTC3306同步降壓穩壓器是非常小的、高效率、低噪聲、單片同步降壓直流/直流轉換器，能夠通過2.25V至5.5V輸入電源提供1.75A（最大值）平均輸出電流。此系列穩壓器利用恒定頻率、2MHz開關頻率下的峰值電流模式控制和22ns的最短導通時間，在微型解決方案尺寸中實現快速瞬態響應和精確調節。可用模式包括用于降低噪聲的強制連續模式或用于在輕負載時提高效率的低紋波突發模式? 操作。

數據手冊：*附件：Analog Devices Inc. LTC3306同步降壓穩壓器數據手冊.pdf

LTC3306可提供外部電阻可編程輸出或500mV至3.65V（增量為50mV）的固定輸出電壓，提供100%占空比運行，具有極低的壓差電壓。其他功能包括高精度PGOOD輸出、
精密使能閾值、輸出過壓保護、熱關斷和輸出短路保護。Analog Devices Inc. LTC3306同步降壓穩壓器采用6引腳1.6 mm × 1 mm、0.5 mm間距WLCSP封裝。

特性

• 低紋波Burst Mode或強制連續工作模式
• 高效率
  • NMOS：30m?
  • PMOS：100mΩ
• 峰值電流模式控制
• 寬帶寬
• 快速瞬態響應
• 在過載情況下安全承受電感器飽和
• 400mV精密使能閾值
• 低關斷電流 (1μA)
• 內部補償
• 內部軟啟動
• 電源良好輸出
• 微型WLCSP封裝和少量微型外部元件形成了9mm^2^ 的完整解決方案

應用

• 通用、工業和GSM電源
• 分布式直流電源系統 (POL)
• FPGA、ASIC、μP內核電源

規范

• 電壓范圍
  • 輸入（V IN ）：2.25V至5.5V
  • 輸出（V OUT ）：0.5V至3.65V，精度為±1.0%
• 典型開關頻率：2MHz
• 使能閾值：400mV
• 最短接通時間：22ns
• 軟啟動持續時間：0.25ms至3ms
• 工作結溫范圍：–40°C至125°C

典型應用

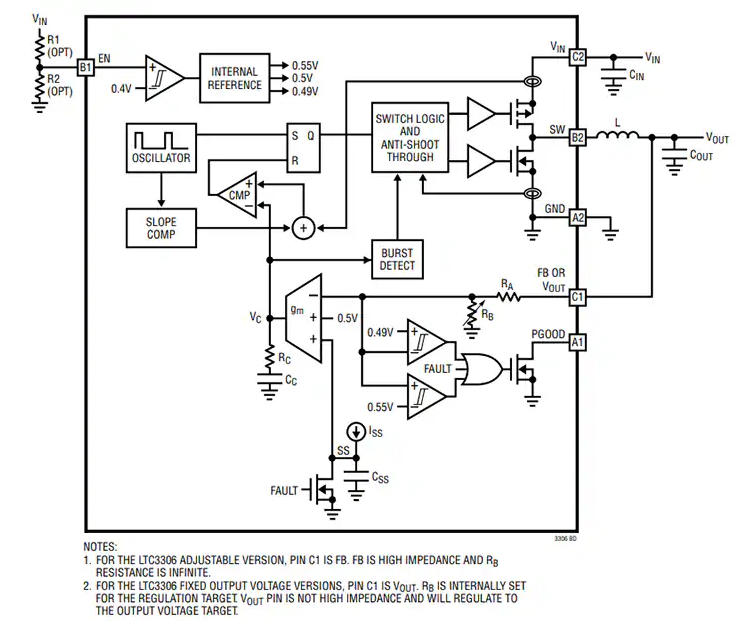

框圖
