Analog Devices Inc. LT8640A降壓穩壓器設計采用Silent Switcher ^?^ 架構，可最大限度地降低EMI輻射并擴頻頻率調制。這些穩壓器可在高達3MHz的頻率下提供高效率，并提供2.5μA的超低靜態電流。LT8640A穩壓器可在不同模式下工作，包括突發模式、擴頻模式、與外部時鐘同步和強制連續工作模式。這些同步降壓穩壓器可在高頻下實現高VIN至低VOUT轉換，最短快速接通時間為30ns。LT8640A穩壓器非常適合用于需要在極小負載電流下實現高效率的應用，包括汽車和工業應用。

數據手冊：*附件：Analog Devices Inc. LT8640A降壓穩壓器數據手冊.pdf

特性

• Silent Switcher^?^ 構架：
  • 超低EMI輻射
  • 擴頻調頻
• 在高頻下具有高效率：
• 在1MHz、12VIN至5VOUT時，效率高達96%
• 在2MHz、12VIN至5VOUT時，效率高達95%
• 3.4V至42V寬輸入電壓范圍
• 5A最大連續和8A峰值瞬態輸出
• 超低靜態電流Burst Mode ^?^ 工作
  • 2.5μA I Q （將12VIN調節至3.3V OUT ）
  • 輸出紋波：<10mVP-P
• 在所有條件下均具有低壓差：1A時為100mV
• 最短開關導通時間：30ns
• 提供固定3.3V輸出
• 強制連續模式
• 安全承受高反向電流
• 可調及可同步頻率范圍：200kHz至3MHz
• 峰值電流模式操作
• 輸出軟啟動和跟蹤
• 小型18引腳3mm x 4mm側面可焊接QFN封裝，具有更高的焊點可靠性
• 符合汽車應用類AEC-Q100標準

應用

• 汽車電源
• 工業電源
• 通用降壓

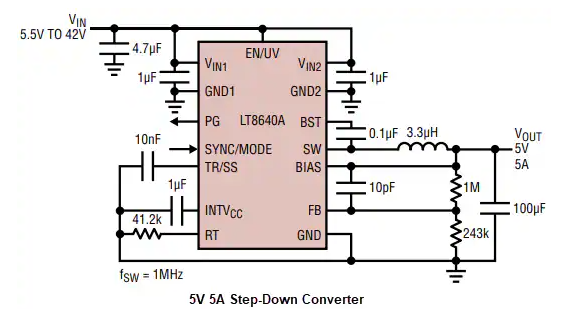

典型應用電路

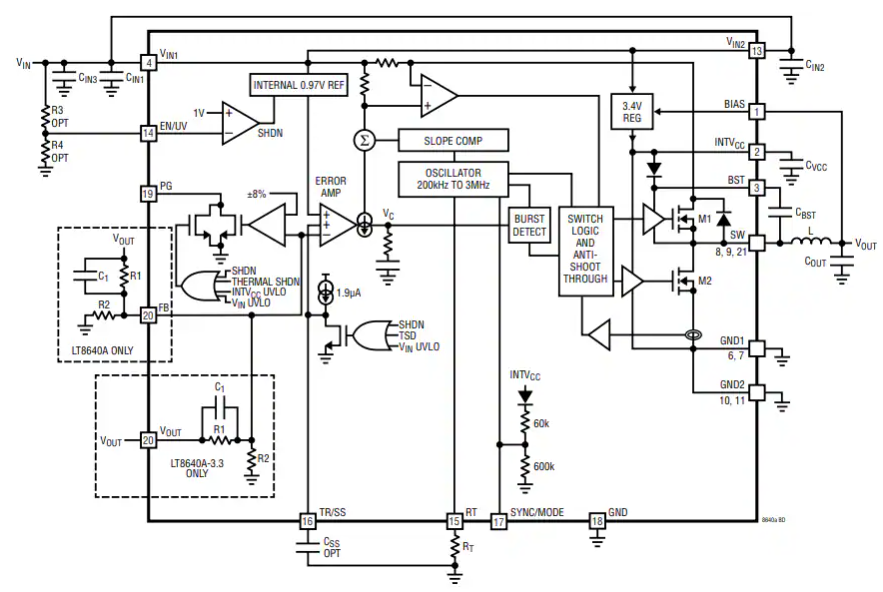

框圖

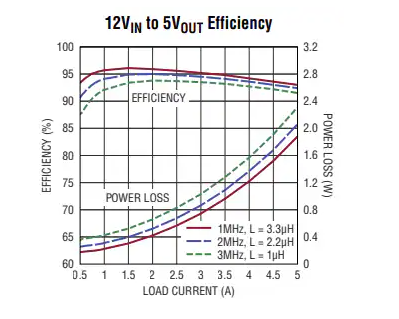

效率與負載電流
