Analog Devices Inc. DC3109A評估板用于評估采用11mm^2^ 解決方案的LTC3306 3.3V至1.2V、1.7A、2MHz同步降壓穩壓器。此系列評估板配有EMI濾波器，可降低EMI輻射測試中的噪聲，還配有瞬態電路，用于負載瞬態評估。DC3109A評估板需要DC電壓源、電子負載和萬用表才能開始評估LTC3306降壓穩壓器。DC3109A-A板在突發模式下操作LTC3306A，而DC3109A-C則在強制連續模式下操作LTC3306C，以實現各自的演示板功能IC操作模式。典型應用包括通用、工業、GSM電源、分布式DC電源系統（POL）、FPGA、ASIC和μP內核電源。

特性

• 包含瞬態電路，用于負載瞬態評估
• 包含EMI濾波器，可降低EMI輻射測試中的噪聲

套件內容

• DC3109A 評估板

應用

• 通用、工業和GSM電源
• 分布式直流電源系統 (POL)
• FPGA、ASIC和μP內核電源

簡化示意圖

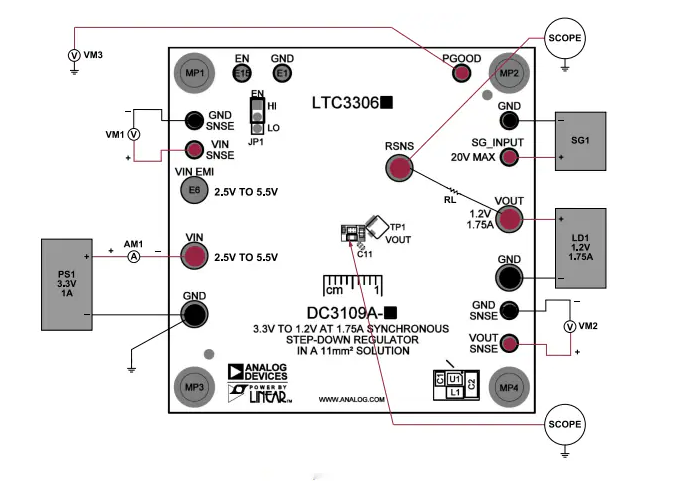

測試設置
