Analog Devices Inc. LT8253和LT8253A USB Type-C?降壓-升壓控制器提供同步4開關電源，優化用于汽車USB-C供電。與USB Type-C或PD端口控制器配合使用時，該控制器符合USB供電 (PD) 規范。

數據手冊：*附件：Analog Devices Inc. LT8253，LT8253A USB Type-C?降壓-升壓控制器數據手冊.pdf

ADI LT8253和LT8253A USB Type-C降壓-升壓控制器可通過FB引腳控制輸出電壓轉換速率。LT8253在AM頻段以下運行時，可提供高達100W輸出功率和98%峰值效率。同時，LT8253A在AM頻段以上運行時，可提供高達60W輸出功率和95%峰值效率。

LT8253和LT8253A通過電源良好標記為1個Type-C端口提供單個降壓-升壓輸出。該器件支持過流、過壓和短路保護。

特性

• 專有的低EMI降壓-升壓架構
• 寬輸入范圍：4V至40V
• 同步切換效率高達98%
• ±1.5%輸出電壓調節
• 單輸出支持1個高達100W的Type-C端口
• 輸出通道使能功能
• 可編程切換頻率，具有外部同步和擴頻功能
• 過流、過壓、短路保護
• 采用28引腳側面可焊接QFN封裝
• 正在進行AEC-Q100認證

應用

• 汽車USB-C供電
• 通用穩壓器

典型應用

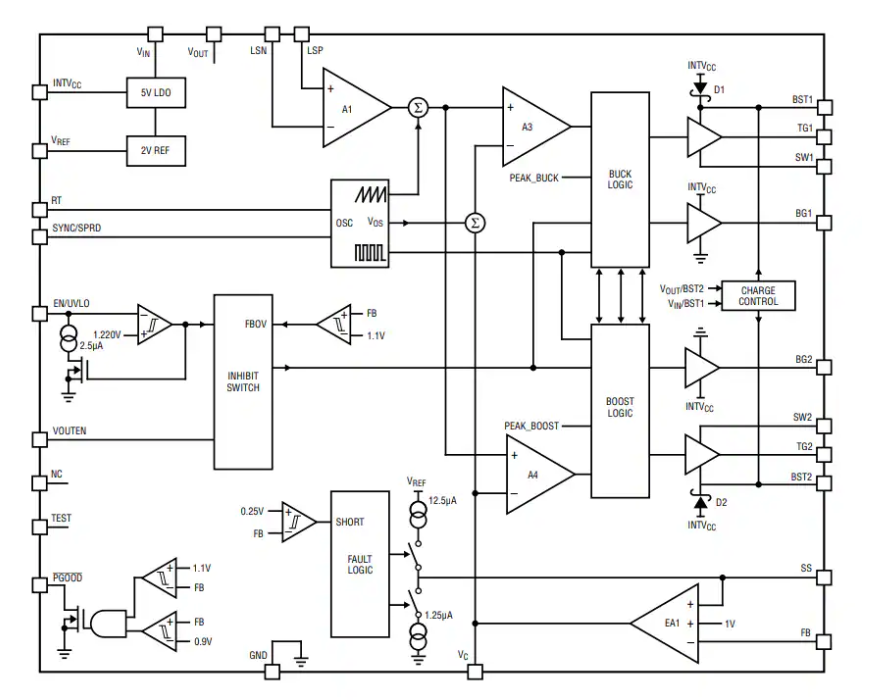

框圖
