Analog Devices Inc. LT8722演示板DC3145A是LT8722 單片全橋DC-DC轉換器的評估平臺。全橋的一側由脈寬調制 (PWM) 降壓功率級驅動，而全橋的另一側由線性功率級驅動。LT8722可向其負載提供高達 ±54W的功率，同時僅需單個電感。集成的25位數模轉換器 (DAC) 控制LT8722輸出電壓。LT8722具有串行外設接口 (SPI)，可設置所需的輸出電壓、輸出電流限制、電壓限制、開關頻率和控制開/關行為。

數據手冊：*附件：Analog Devices Inc. LT8722演示板DC3145A數據手冊.pdf

Analog Devices Inc. LT8722演示板DC3145A采用3mm x 3mmLQFN-18封裝，內含預安裝LT8722，以及所有關鍵信號的測試柱。該演示板設計用于搭配Linduino? One DC2026C 演示板使用。Linduino One是一款Arduino兼容板，可通過USB電纜連接到基于Windows的PC。然后，Linduino軟件可用于提供直觀的圖形用戶界面 (GUI)，通過SPI接口配置和控制LT8722。

特性

• LT8722全橋直流-直流轉換器
• 設計用于搭配 [DC2026C]Linduino One 演示板使用
• 3.1V至15.0V輸入電壓 (V IN )
• 4A輸出電流 (I OUT )
• 效率 (EFF)：92.6%
• 2MHz開關頻率 (f SW )

必要設備

• [DC2026C]Linduino One演示板
• 數字電壓表 (DVM)
• 3.1V至15.0V臺式電源
• TEC負載
• 基于Mircosoft Windows的PC，帶可用USB端口

板布局

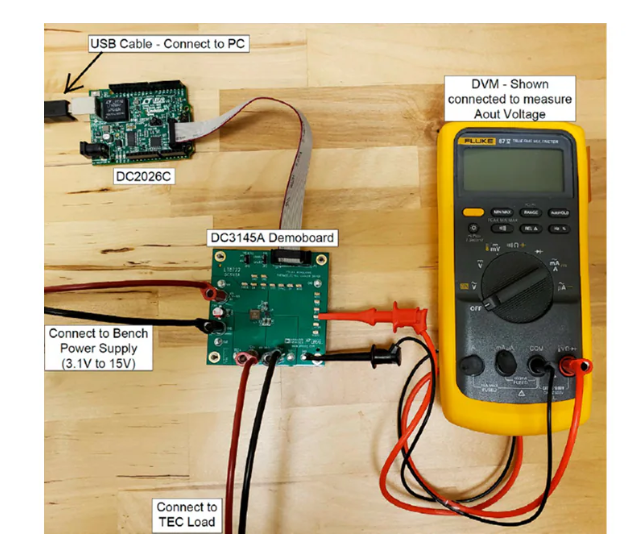

設置示例

相關文章

Analog Devices Inc. LT8722超緊湊型4A/15V全橋驅動器數據手冊
