Analog Devices Inc. LT8722超緊湊型4A/15V全橋驅動器是一款高性能、高效率、單片式全橋DC/DC轉換器。全橋的一側由脈寬調制 (PWM) 降壓功率級驅動，另一側則由線性功率級驅動。LT8722可為其負載提供高達±54W的功率，僅需一個電感器。集成的25位數模轉換器 (DAC) 控制LT8722輸出電壓。另外兩個9位DAC控制正負輸出電流限值。模擬輸出遙測引腳可用于監測SPI可選參數，如VIN 、VOUT 、IOUT 或LT8722結溫。

數據手冊；*附件：Analog Devices Inc. LT8722超緊湊型4A，15V全橋驅動器數據手冊.pdf

串行外設接口 (SPI) 可以配置和控制LT8722，從而允許靈活地設置所需的輸出電壓、輸出電流限制、電壓限制、開關頻率和開/關行為。SPI的工作頻率高達10MHz，可實現快速回讀和控制。Silent Switcher技術用于最大限度地減少EMI/EMC輻射，同時在高開關頻率下提供高效率。Analog Devices LT8722采用3.1V至15V單電源供電，采用3mm × 3mm LQFN封裝。

特性

• 25位數字輸出電壓控制
• 寬輸入電壓范圍：3.1 V至15 V
• 直流輸出電流為 ±4 A
• 高達54 W的輸出功率
• 在高頻率下具有高效率，在4A、15VIN 、fSW=3MHz時，效率為92.6%
• 集成4A電源開關
• Silent Switcher?架構
• SPI接口允許用戶：
  • 設置輸出調節電壓
  • 設置輸出電流限值
  • 檢查器件狀態
  • 啟用/禁用輸出
• 用于診斷/遙測的模擬輸出
• 可調及可同步頻率范圍：500 kHz至3 MHz
• 小型、3mm x 3mm、18引腳LQFN封裝

應用

• 通過精細控制驅動熱電冷卻器 (TEC)
• 傳輸光學子組件 (TOSA) 冷卻
• 摻鉺光纖放大器 (EDFA) 溫度調節
• 光子集成電路 (PIC) 冷卻
• LiDAR鏡像控制
• 電機控制

典型應用

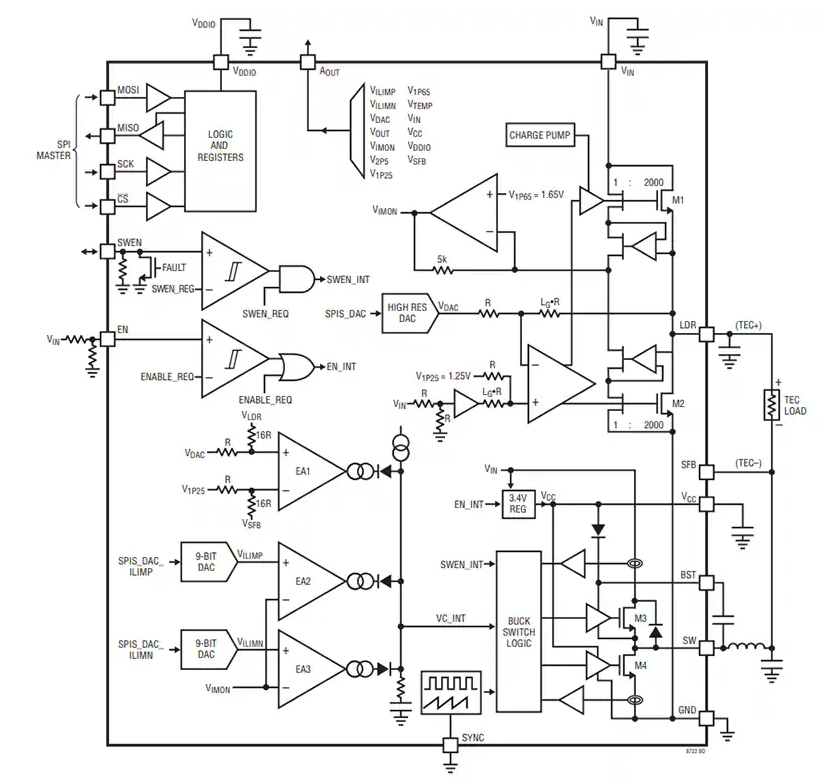

方框圖
