      Analog Devices Inc. LTC7065半橋雙N溝道MOSFET驅動器數據手冊

      科技觀察員 ? 2025-06-06 16:00 ? 次閱讀

      Analog Devices Inc. LTC7065半橋雙N溝道MOSFET驅動器是一款柵極驅動器，在高達100V的輸入電壓下工作，具有獨立于電源的三態PWM輸入邏輯。強大的1.3Ω下拉和1.6Ω上拉驅動能力可驅動高壓MOSFET的大柵極電容，在高開關頻率應用中具有較短的轉換時間。自適應擊穿保護，專為優化效率和MOSFET跨導保護而設計。Analog Devices LTC7065還在VCC 電源和浮動驅動器電源上包含欠壓鎖定電路，該電路在激活時關閉外部MOSFET。

      數據手冊：*附件：Analog Devices Inc. LTC7065半橋雙N溝道MOSFET驅動器數據手冊.pdf

      特性

      • 100V最大輸入電壓，與IC電源電壓VCC 無關
      • VCC 和底部柵極驅動器電壓范圍：6V至14V
      • 頂部柵極驅動器電壓范圍：4V至14V
      • 1.3Ω下拉、1.6Ω上拉
      • 自適應直通保護功能
      • 3態PWM輸入，帶使能引腳
      • VCC UVLO和浮動電源UVLO
      • 驅動雙路N溝道MOSFET
      • 采用熱增強型10引腳MSOP封裝

      應用

      典型應用

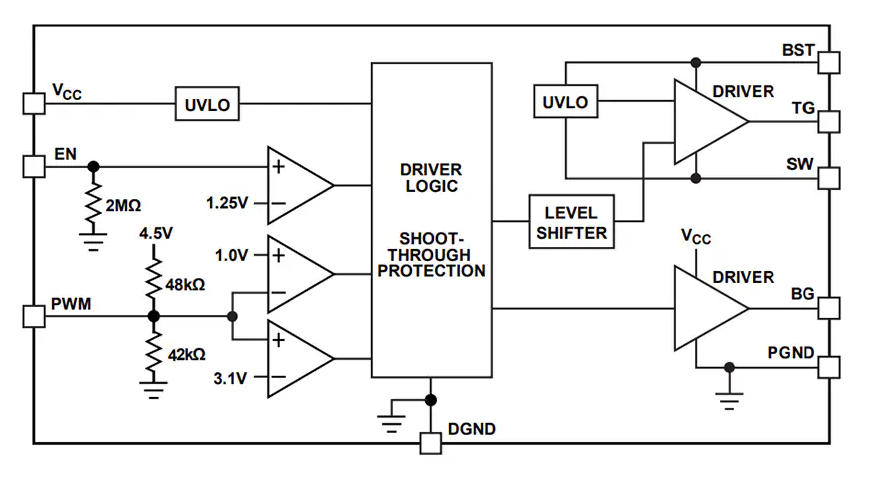

      方框圖


      相關文章
      Analog Devices Inc. EVAL-LTC7065-AZ 評估板數據手冊
