LM604x0-Q1 汽車級穩壓器是一款易于使用的同步降壓 DC/DC 轉換器，可為汽車應用提供一流的效率。LM60430-Q1 可驅動高達 3A 的負載電流，而 LM60440-Q1 是業界最小的 4A 降壓轉換器。

LM604x0-Q1 采用超小型 WQFN 封裝，具有可潤濕側翼和帶導熱墊的標準 QFN 引腳布局，以增強熱性能。這種增強型 QFN 封裝具有極小的寄生電感和電阻，可實現非常高的效率，同時最大限度地減少開關節點振鈴并顯著降低 EMI。
*附件：lm60430-q1.pdf

LM604x0-Q1 使用峰值電流模式控制在輕負載時自動折返頻率，以確保在整個負載范圍內的出色效率。低功耗與熱優化型 QFN 封裝相結合，可實現高功率密度解決方案尺寸。此外，該器件需要很少的外部元件，并具有專為簡單 PCB 布局而設計的引腳排列。LM604x0-Q1 的小尺寸解決方案和功能集旨在簡化各種終端設備的實施。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，T一個
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 低 EMI 和開關噪聲
  • 符合 CISPR25 5 類標準
  • 增強型 QFN 封裝可最大限度地減少寄生電感和開關節點振鈴
• 針對汽車應用進行配置
  • 標準 QFN 封裝：單個大型導熱墊和所有引腳均可從周邊訪問
  • 引腳兼容變體：
    • LM60440-Q1 （36 V，4 A）
    • LM60430-Q1 （36 V，3 A）
  • 結溫范圍 –40°C 至 +150°C
  • ±1.5% 總輸出調節精度
  • 頻率： 400 kHz
  • 輸出電壓范圍：1 V 至 24 V
• 所有負載下的高效功率轉換
  • 峰值效率 > 95%
  • 10mA、12V 時 PFM 效率為 90% 在 、5 V外
  • 25 μA 的低工作靜態電流

參數

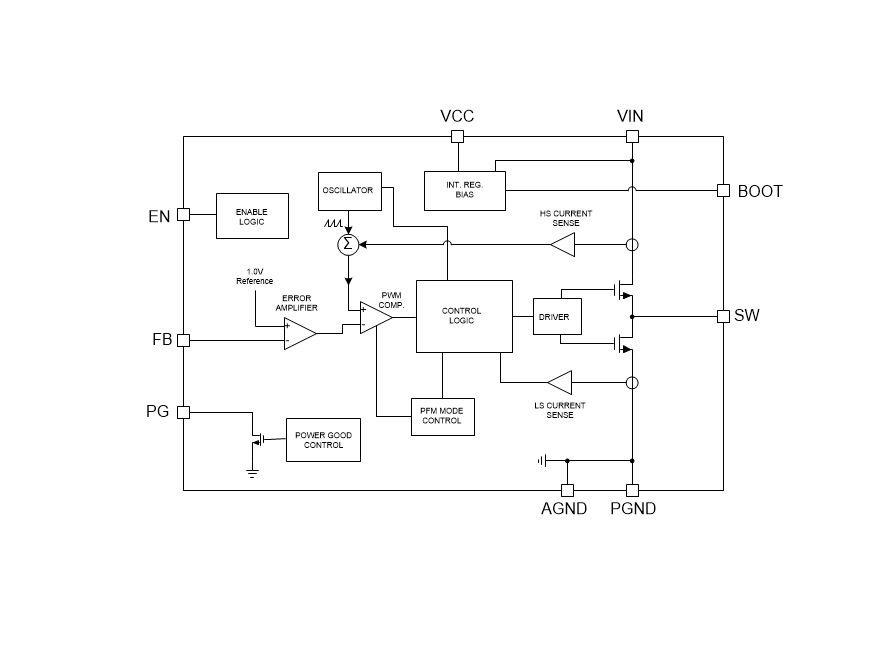

方框圖

1. 主要特性

• ?寬輸入電壓范圍?：3.8V至36V，適用于多種汽車應用。
• ?高輸出電流能力?：最大輸出電流3A，LM60440-Q1版本可達4A。
• ?高效率?：峰值效率超過95%，PFM模式下10mA負載時效率達90%。
• ?低EMI?：符合CISPR25 Class 5標準，具有增強的QFN封裝，最小化寄生電感和開關節點振鈴。
• ?功能安全?：提供功能安全相關文檔，支持功能安全系統設計。
• ?熱性能?：結溫范圍-40°C至+150°C，適用于嚴苛的汽車環境。

2. 應用領域

• ?信息娛樂系統?：為USB充電和其他車載娛樂設備提供電源。
• ?車身電子和照明?：為各種車身控制模塊和照明系統供電。
• ?汽車集群系統?：為儀表盤和集群控制模塊提供穩定電源。

3. 功能描述

• ?電源良好標志輸出?：PG引腳用于指示輸出電壓狀態，便于系統監控。
• ?精確使能控制?：EN引腳具有精確的使能閾值，支持遠程關斷和啟動。
• ?電流限制與短路保護?：具有峰值和谷值電流限制功能，以及短路保護功能。
• ?自動模式切換?：根據負載情況自動在PWM和PFM模式之間切換，優化效率。
• ?熱關斷與欠壓鎖定?：內置熱關斷和欠壓鎖定保護，防止過熱和欠壓損壞。

4. 性能指標

• ?開關頻率?：固定400kHz，簡化設計并降低EMI。
• ?輸出電壓范圍?：1V至24V可調，滿足多種應用需求。
• ?靜態電流?：低至25μA，降低待機功耗。
• ?輸出電壓精度?：±1.5%總輸出調節精度，確保電壓穩定。

5. 布局與接地指南

• ?輸入和輸出電容?：推薦使用高質量、低ESR的陶瓷電容，并盡可能靠近IC放置。
• ?熱管理?：利用WQFN封裝的熱焊盤和多個過孔連接到地平面，增強散熱性能。
• ?反饋電阻?：反饋電阻應盡可能靠近FB引腳放置，以減少噪聲干擾。
• ?BOOT電容?：連接在BOOT和SW引腳之間，為內部高壓側驅動器供電。

6. 設計考慮

• ?電感選擇?：基于期望的紋波電流和最大輸出電流選擇合適的電感值。
• ?輸出電容?：根據負載瞬態響應和穩定性要求選擇合適的電容值和ESR。
• ?效率優化?：通過選擇合適的開關頻率和電感電容值，優化轉換效率。
• ?熱設計?：確保PCB布局具有足夠的銅面積和熱過孔，以維持結溫在安全范圍內。

7. 支持資源

• ?文檔支持?：包括數據手冊、應用報告和相關設計資源。
• ?WEBENCH? Power Designer?：可用于生成和優化電源設計。
• ?技術支持?：可通過TI網站獲取技術支持和文檔更新通知。
