LMQ664x0-Q1 是業界最小的 36V、3A（提供 2A 和 1A 型號）同步降壓 DC/DC 轉換器，具有集成旁路和自舉電容器，采用增強型 HotRod QFN 封裝。這款易于使用的轉換器支持 2.7V 至 36V 的寬輸入電壓范圍（啟動后或運行后），瞬態電壓高達 42V。

LMQ664x0-Q1 專為滿足始終開啟的汽車應用的低待機功率要求而設計。自動模式在輕負載下運行時啟用頻率折返，允許在 13.5VIN 下實現 1.5μA 的典型空載電流消耗和高輕負載效率。PWM 和 PFM 模式之間的無縫轉換以及極低的 MOSFET 導通電阻確保在整個負載范圍內具有出色的效率。控制架構 （峰值電流模式） 和功能集針對具有最小輸出電容的超小設計尺寸進行了優化。該器件采用雙隨機擴頻 （DRSS）、低 EMI 增強型 HotRod QFN 封裝和優化的引腳布局，可較大限度地減小輸入濾波器尺寸。MODE/SYNC 引腳可用于設置或同步頻率，以避免噪聲敏感的頻帶。關鍵高壓引腳之間有 NC 引腳，減少了潛在的故障（極佳的引腳 FMEA）。LMQ664x0-Q1 的豐富功能集旨在簡化各種汽車終端設備的實現。
*附件：lmq66430-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，TA
• 針對低 EMI 要求進行了優化：
  • 有助于符合 CISPR 25 5 類標準
  • 集成旁路和引導電容器可降低 EMI
  • 雙隨機擴頻降低峰值發射
  • 增強型 HotRod? QFN 封裝最大限度地減少了開關節點振鈴
• 1mA 時效率大于 85%
• 專為汽車應用而設計：
  • 結溫范圍：–40°C 至 +150°C
  • 關鍵引腳之間的 NC 引腳，可靠性更高
  • 一流的引腳 FMEA
  • 支持 42V 汽車負載突降瞬變
  • 支持用于汽車?yán)鋯?dòng)的 3VIN
• 微型設計尺寸和低組件成本：
  • 集成輸入旁路電容器和自舉電容器，可降低 EMI
  • 2.6mm × 2.6mm 增強型 HotRod QFN 封裝，具有可潤濕側面
  • 內部控制回路補償

參數

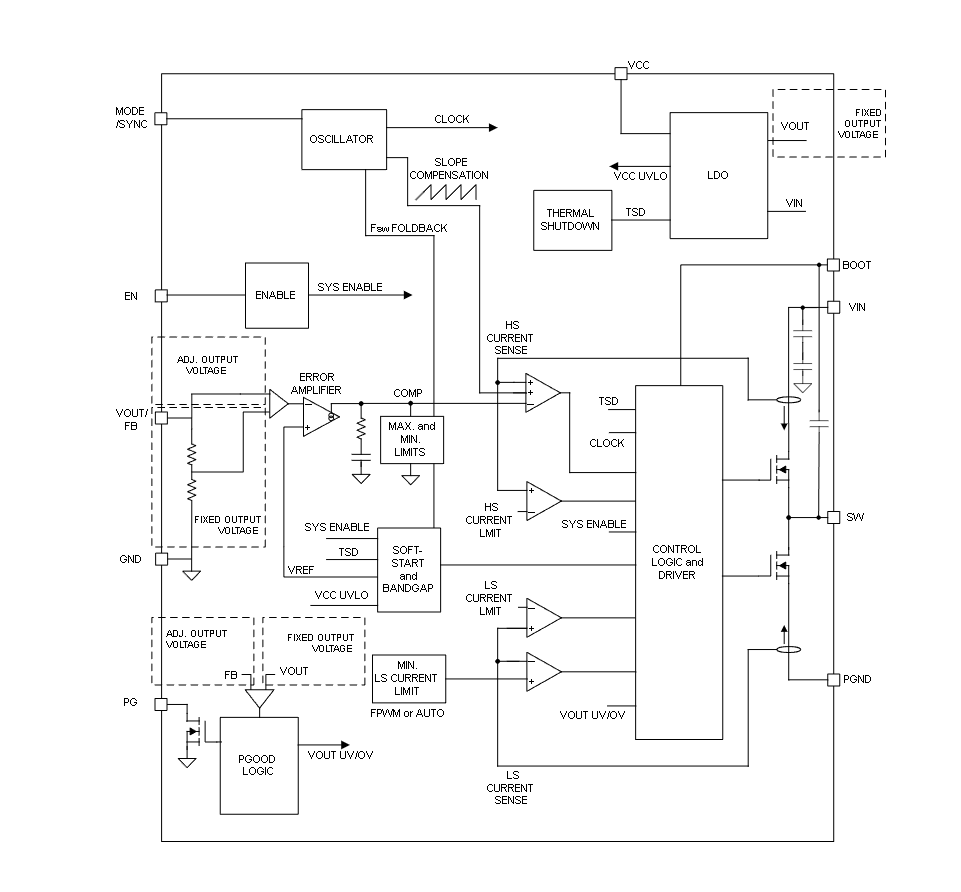

方框圖

概述

LMQ66430-Q1 是一款超小型、高效率、36V 輸入、3A 輸出的同步降壓轉換器，專為汽車應用設計。該轉換器集成了輸入旁路電容和自舉電容，采用增強型 HotRod? QFN 封裝，具有低 EMI 和高可靠性特點。

關鍵特性

• ?功能安全?：支持功能安全系統設計，符合汽車應用需求。
• ?AEC-Q100 認證?：通過 AEC-Q100 認證，適用于汽車級溫度范圍（-40°C 至 +125°C）。
• ?低 EMI 設計?：集成旁路電容和自舉電容，減少 EMI；采用雙隨機擴頻技術進一步降低峰值發射。
• ?高效率?：在寬負載范圍內保持高效率，輕載時自動進入頻率折返模式，提高輕載效率。
• ?超小型封裝?：采用 2.6mm x 2.6mm 的增強型 HotRod QFN 封裝，占用空間小。
• ?豐富的保護功能?：包括過流保護、短路保護、過熱保護等，確保設備安全穩定運行。
• ?靈活的配置選項?：支持 PWM/PFM 模式切換，可通過外部同步信號進行頻率同步。

應用領域

• 高級駕駛輔助系統（ADAS）：如雷達 ECU
• 信息娛樂系統：如車載音響、頭顯設備、eCall 系統
• 車身電子和照明系統

功能描述

• ?輸入電壓范圍寬?：支持 2.7V 至 36V 的輸入電壓范圍，適應汽車電池系統的電壓波動。
• ?輸出電壓可調?：支持固定輸出電壓（如 3.3V、5V）和可調輸出電壓，滿足不同應用需求。
• ?自動模式切換?：根據負載情況自動切換 PWM/PFM 模式，優化效率。
• ?軟啟動和預偏置啟動?：支持軟啟動功能，減少啟動時的電流沖擊；支持預偏置輸出啟動，避免輸出電壓過沖。
• ?電源良好（PG）指示?：提供開漏輸出的電源良好指示信號，方便系統監控。

設計指南

• ?電感選擇?：根據輸出電流和期望的紋波電流選擇合適的電感值。
• ?輸出電容選擇?：選擇低 ESR 的陶瓷電容作為輸出電容，以減小輸出紋波和提高瞬態響應。
• ?布局布線?：遵循 TI 提供的布局布線指南，確保關鍵信號路徑的完整性和穩定性。特別注意輸入電容、輸出電容、電感器和旁路電容的布置。
• ?熱設計?：在高功率應用中，注意散熱設計，確保設備在允許的工作溫度范圍內運行。

文檔支持

• 提供了詳細的數據手冊和應用指南，包括電氣特性、功能描述、應用實現方法和布局布線建議等。
• 用戶可以通過 TI 的 WEBENCH Power Designer 工具進行定制設計，簡化設計流程并提高設計效率。
• TI E2E 支持論壇提供快速的設計幫助和驗證答案，方便用戶解決設計過程中的問題。

注意事項

• 在設計過程中，請確保遵守所有數據手冊中的絕對最大額定值和推薦工作條件。
• 在進行布局布線時，請?zhí)貏e注意關鍵信號路徑的布置和電容、電感器的選擇，以避免干擾和誤差。
• 在將設計投入生產之前，請進行充分的驗證和測試，以確保系統的穩定性和可靠性。
