LMQ664x0 是業界最小的 36V、3A（提供 2A 和 1A 型號）同步降壓直流/直流轉換器，具有集成旁路和自舉電容器，采用增強型 HotRod? QFN 封裝。這款易于使用的轉換器支持 2.7 V 至 36 V（啟動后或運行后）的寬輸入電壓范圍，瞬態電壓高達 42 V。
*附件：lmq66410.pdf

LMQ664x0 專為滿足始終開啟的工業應用的低待機功率要求而設計。自動模式在輕負載下運行時支持頻率折返，在 13.5 V IN 下允許 1.5 μA 的典型電流消耗和高輕負載效率。PWM 和 PFM 模式之間的無縫轉換以及極低的 MOSFET 導通電阻確保在整個負載范圍內具有出色的效率。控制架構 （峰值電流模式） 和功能集針對具有最小輸出電容的超小解決方案尺寸進行了優化。該器件采用雙隨機擴頻 （DRSS）、低 EMI 增強型 HotRod? QFN 封裝和優化的引腳布局，可最大限度地減小輸入濾波器尺寸。RT 引腳可用于設置頻率，以避免噪聲敏感的頻帶。關鍵高壓引腳之間有 NC 引腳，減少了潛在故障（最佳引腳 FMEA）。LMQ664x0 的豐富功能集旨在簡化各種工業終端設備的實現。

特性

• 專為工業應用而設計：
  • 結溫范圍 –40°C 至 +150°C
  • 關鍵引腳之間的 NC 引腳，可靠性更高
  • 一流的引腳 FMEA
  • 高達 42 V 的輸入瞬態保護
  • 啟動后的寬輸入電壓范圍：2.7 V（下降閾值）至 36 V
  • 提供高達 95% 的 V IN、3.3V 和 5V 固定 V OUT 的可調輸出選項
• 針對低 EMI 要求進行了優化：
  • 集成旁路和引導電容器可降低 EMI
  • 雙隨機擴頻降低峰值發射
  • 增強型 HotRod? QFN 封裝最大限度地減少了開關節點振鈴
  • 可調 F SW：200 kHz – 2.2 MHz，帶 RT 引腳
• 1 mA 時效率高于 85%
• 微型解決方案尺寸和低組件成本：
  • 集成輸入旁路電容器和自舉電容器，可降低 EMI
  • 2.6 mm × 2.6 mm 增強型 HotRod? QFN 封裝，具有可潤濕側面
  • 內部控制回路補償

參數

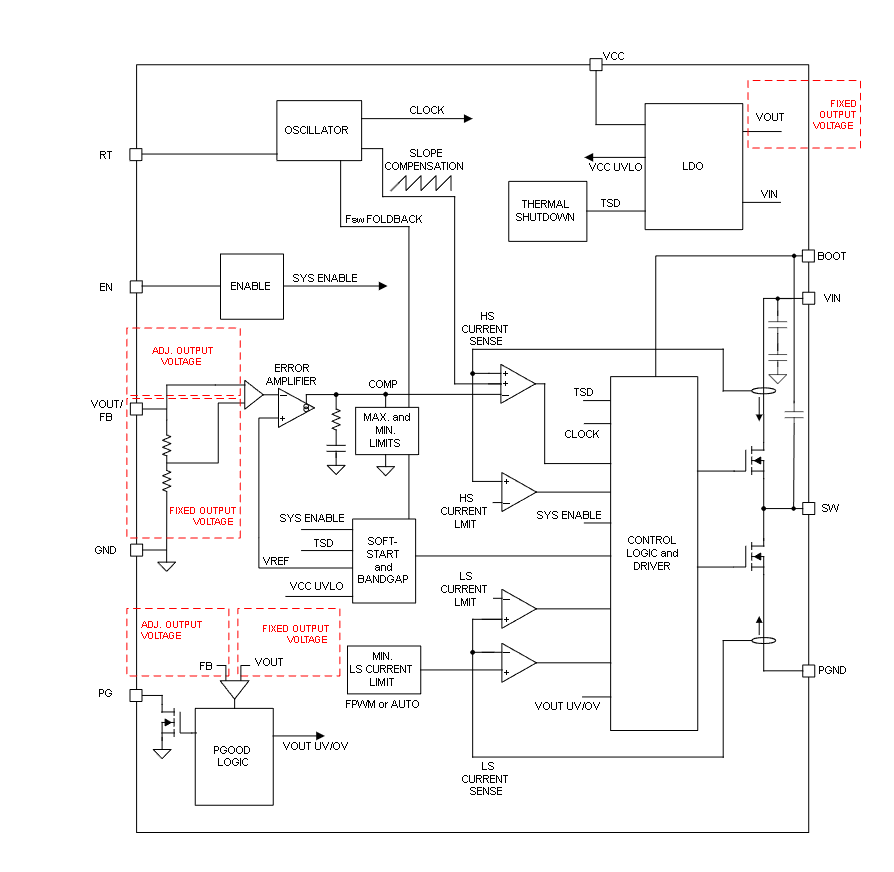

方框圖

1. 產品概述

LMQ66410是一款超小型、高效率的同步降壓DC/DC轉換器，專為工業應用設計。該轉換器提供寬輸入電壓范圍（2.7V至36V，啟動后），最大輸出電流為1A，并集成了輸入旁路電容和自舉電容，以減少外部組件數量和電磁干擾（EMI）。

2. 主要特性

• ?功能安全?：提供文檔支持，助力功能安全系統設計。
• ?寬輸入電壓范圍?：支持2.7V至36V的輸入電壓范圍（啟動后），瞬態保護高達42V。
• ?高效率?：在1mA負載下效率超過85%，適用于低待機功率要求的工業應用。
• ?集成電容?：內置輸入旁路電容和自舉電容，簡化電路設計并降低EMI。
• ?小尺寸封裝?：采用2.6mm x 2.6mm的增強型HotRod? QFN封裝，節省空間。
• ?可調開關頻率?：開關頻率可調范圍從200kHz至2.2MHz，可通過RT引腳進行設置。
• ?多種保護功能?：包括過流保護、熱關斷保護和輸入欠壓鎖定（UVLO）等。

3. 應用領域

• 工廠自動化：PLC、DCS和PAC系統
• 測試與測量設備
• 醫療設備
• 航空航天與國防領域

4. 功能描述

• ?自動模式?：在輕載條件下自動降低開關頻率，提高輕載效率。
• ?無縫模式切換?：在脈沖寬度調制（PWM）和脈沖頻率調制（PFM）模式之間無縫切換，確保全負載范圍內的高效率。
• ?軟啟動?：具有軟啟動功能，避免啟動時的浪涌電流，保護電路穩定。
• ?電源良好（PG）輸出?：用于指示輸出電壓是否穩定，支持系統復位或電源監控功能。
• ?熱關斷?：當結溫超過設定閾值時自動關斷，防止設備過熱損壞。
• ?低EMI設計?：采用雙隨機擴頻技術（DRSS）和優化的封裝設計，有效降低電磁干擾。

5. 設計指南

• ?輸出電壓設置?：支持可調輸出和固定輸出（3.3V和5V），通過VOUT/FB引腳配置。
• ?外部組件選擇?：根據應用需求選擇合適的電感、電容和軟啟動電容。
• ?布局與散熱?：遵循推薦的PCB布局指南，確保良好的散熱設計，防止過熱。

6. 封裝與訂購信息

LMQ66410采用2.6mm x 2.6mm的增強型HotRod? QFN封裝（VQFN-15），具體封裝和訂購信息請參考文件末尾的“機械、封裝和可訂購信息”部分。

7. 文檔與支持

• 提供詳細的數據手冊和應用指南，幫助用戶進行設計和開發。
• 可通過TI的E2E?支持論壇獲取技術支持和設計幫助。
• 支持使用TI的WEBENCH? Power Designer工具進行定制電源設計。
