LMQ664x0 是業界最小的 36V、3A（提供 2A 和 1A 型號）同步降壓直流/直流轉換器，具有集成旁路和自舉電容器，采用增強型 HotRod? QFN 封裝。這款易于使用的轉換器支持 2.7 V 至 36 V（啟動后或運行后）的寬輸入電壓范圍，瞬態電壓高達 42 V。

LMQ664x0 專為滿足始終開啟的工業應用的低待機功率要求而設計。自動模式在輕負載下運行時支持頻率折返，在 13.5 V IN 下允許 1.5 μA 的典型電流消耗和高輕負載效率。PWM 和 PFM 模式之間的無縫轉換以及極低的 MOSFET 導通電阻確保在整個負載范圍內具有出色的效率。控制架構 （峰值電流模式） 和功能集針對具有最小輸出電容的超小解決方案尺寸進行了優化。該器件采用雙隨機擴頻 （DRSS）、低 EMI 增強型 HotRod? QFN 封裝和優化的引腳布局，可最大限度地減小輸入濾波器尺寸。RT 引腳可用于設置頻率，以避免噪聲敏感的頻帶。關鍵高壓引腳之間有 NC 引腳，減少了潛在故障（最佳引腳 FMEA）。LMQ664x0 的豐富功能集旨在簡化各種工業終端設備的實現。
*附件：lmq66430.pdf

特性

• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 專為工業應用而設計：
  • 結溫范圍 –40°C 至 +150°C
  • 關鍵引腳之間的 NC 引腳，可靠性更高
  • 一流的引腳 FMEA
  • 高達 42 V 的輸入瞬態保護
  • 啟動后的寬輸入電壓范圍：2.7 V（下降閾值）至 36 V
  • 提供高達 95% 的 V IN、3.3V 和 5V 固定 V OUT 的可調輸出選項
• 針對低 EMI 要求進行了優化：
  • 集成旁路和引導電容器可降低 EMI
  • 雙隨機擴頻降低峰值發射
  • 增強型 HotRod? QFN 封裝最大限度地減少了開關節點振鈴
  • 可調 F SW：200 kHz – 2.2 MHz，帶 RT 引腳
• 1 mA 時效率高于 85%
• 微型解決方案尺寸和低組件成本：
  • 集成輸入旁路電容器和自舉電容器，可降低 EMI
  • 2.6 mm × 2.6 mm 增強型 HotRod? QFN 封裝，具有可潤濕側面
  • 內部控制回路補償

參數

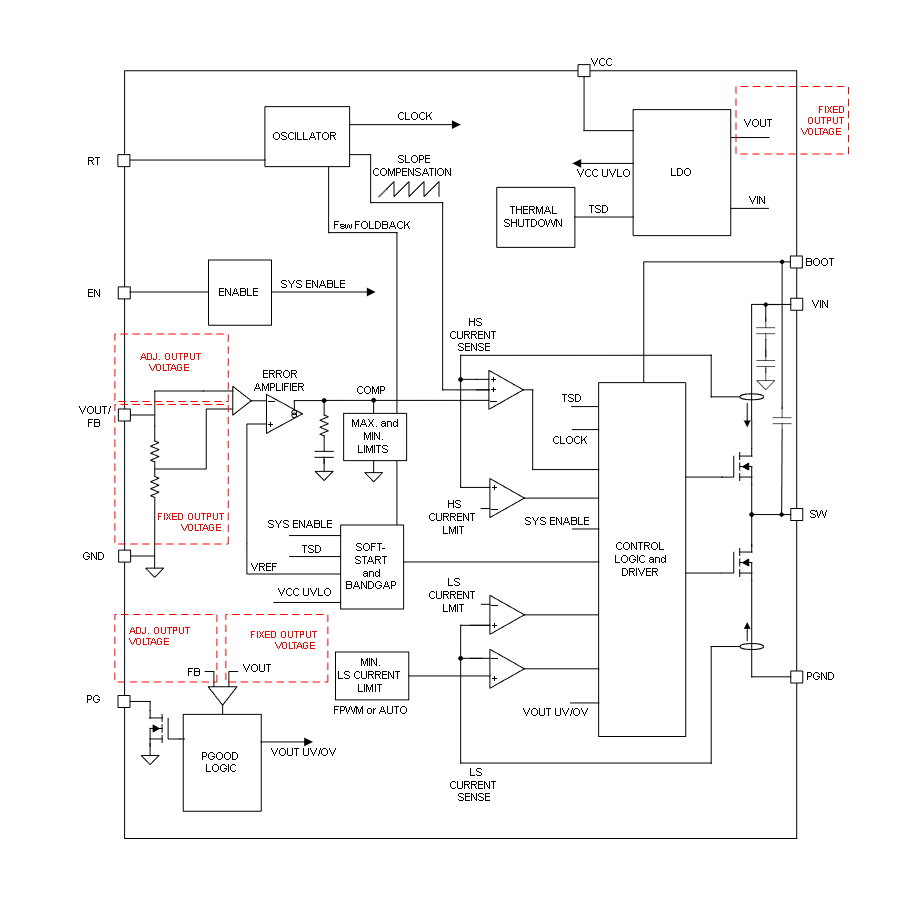

方框圖

概述

LMQ66430 是一款超小型、高效率、同步降壓 DC/DC 轉換器，專為工業應用設計。該轉換器具有 36V 輸入電壓和高達 3A 的輸出電流能力，集成了輸入旁路電容和自舉電容，采用增強型 HotRod? QFN 封裝。

關鍵特性

• ?功能安全支持?：提供文檔支持，助力功能安全系統設計。
• ?寬輸入電壓范圍?：支持 2.7V 至 36V 的輸入電壓范圍，且啟動后可承受高達 42V 的瞬態電壓。
• ?低 EMI 設計?：集成旁路電容和自舉電容，采用雙隨機擴頻技術減少峰值發射，有效降低 EMI。
• ?高效率?：在輕載時通過頻率折返模式實現高效率，典型應用下效率超過 85%。
• ?超小型封裝?：采用 2.6mm x 2.6mm 的封裝尺寸，節省空間并降低成本。
• ?內部控制環補償?：優化輸出電容，簡化系統設計。
• ?多種保護功能?：包括過流保護、短路保護、過熱保護等，確保設備穩定運行。

應用領域

• 工廠自動化：如 PLC、DCS、PAC
• 測試與測量設備
• 醫療設備
• 航空航天與國防領域

功能描述

• ?工作模式?：支持 PWM 和 PFM 模式，根據負載情況自動切換，以優化效率。
• ?軟啟動與預偏置啟動?：具備軟啟動功能，減少啟動時的電流沖擊；支持預偏置輸出啟動，避免輸出電壓過沖。
• ?電源良好（PG）指示?：提供開漏輸出的電源良好指示信號，便于系統監控。
• ?頻率可調?：通過 RT 引腳可設置 200kHz 至 2.2MHz 的工作頻率，避免敏感頻帶干擾。
• ?熱關斷與電流限制?：內置熱關斷保護和電流限制功能，防止設備過熱和過流損壞。

設計指南

• ?電感選擇?：根據輸出電流和期望的紋波電流選擇合適的電感值。
• ?輸出電容選擇?：選擇低 ESR 的陶瓷電容作為輸出電容，以減小輸出紋波和提高瞬態響應。
• ?布局布線?：遵循 TI 提供的布局布線指南，確保關鍵信號路徑的完整性和穩定性。特別注意輸入電容、輸出電容、電感器和旁路電容的布置。
• ?散熱設計?：在高功率應用中，注意散熱設計，確保設備在允許的工作溫度范圍內運行。

文檔支持

• 提供了詳細的數據手冊和應用指南，包括電氣特性、功能描述、應用實現方法和布局布線建議等。
• 用戶可以通過 TI 的 WEBENCH Power Designer 工具進行定制設計，簡化設計流程并提高設計效率。
• TI E2E 支持論壇提供快速的設計幫助和驗證答案，方便用戶解決設計過程中的問題。

注意事項

• 在設計過程中，請確保遵守所有數據手冊中的絕對最大額定值和推薦工作條件。
• 在進行布局布線時，請特別注意關鍵信號路徑的布置和電容、電感器的選擇，以避免干擾和誤差。
• 在將設計投入生產之前，請進行充分的驗證和測試，以確保系統的穩定性和可靠性。
