概述

LM61430-Q1是一款高性能、低EMI的同步降壓轉換器，專為汽車電子應用設計。該轉換器能夠在3V至36V的寬輸入電壓范圍內工作，提供高達3A的輸出電流，并支持42V的汽車負載瞬態電壓。LM61430-Q1通過集成高側和低側MOSFET、軟恢復功能和低EMI設計，實現了高效、穩定的電源轉換。

主要特性

• ?寬輸入電壓范圍?：3V至36V，支持42V的汽車負載瞬態電壓。
• ?高輸出電流?：高達3A。
• ?低EMI設計?：采用HotRod封裝、平行輸入路徑和可調SW節點上升時間，有效降低EMI。
• ?高效能?：在全負載范圍內實現高效率，輕載時自動進入PFM模式。
• ?汽車級認證?：AEC-Q100認證，適用于汽車電子應用。
• ?多種保護功能?：包括過流保護、短路保護、熱關斷和輸入欠壓鎖定（UVLO）等。

應用領域

• ?汽車信息娛樂和儀表集群?：如頭單元、媒體中心、USB充電和顯示屏。
• ?汽車ADAS和車身電子?：高級駕駛輔助系統和車身控制系統。

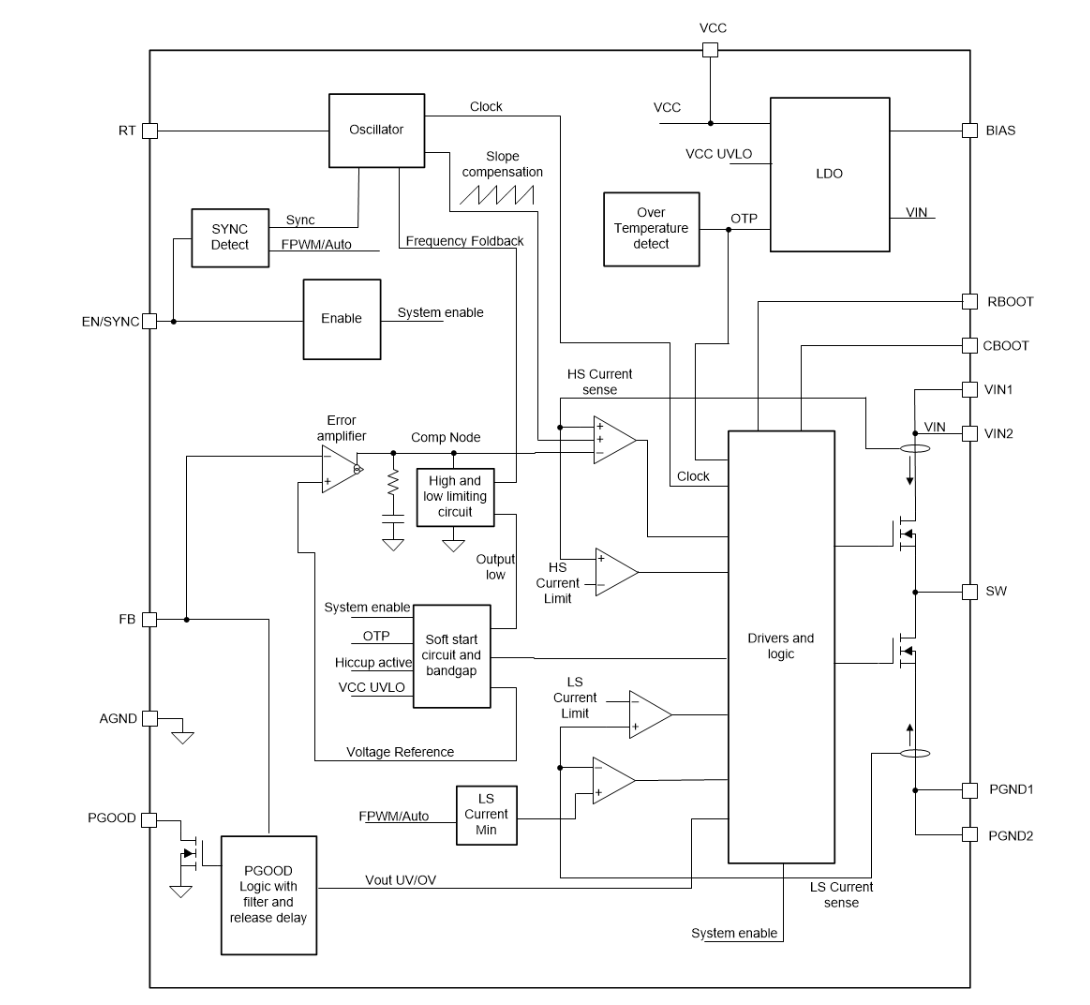

功能描述

• ?峰值電流模式控制?：通過監測電感電流的峰值來控制占空比，實現穩定的輸出電壓。
• ?軟恢復功能?：在輸出電壓跌落時實現軟恢復，避免過沖。
• ?可調SW節點上升時間?：通過外部電阻調整SW節點的上升時間，進一步優化EMI性能。
• ?電源良好（PGOOD）輸出?：提供電源狀態指示，便于系統監控和管理。
• ?同步整流?：集成高側和低側MOSFET，減少功率損耗，提高效率。

電氣特性

• ?輸入電壓范圍?：3V至36V，支持42V瞬態電壓。
• ?輸出電壓范圍?：1V至95%的輸入電壓可調。
• ?輸出電流?：高達3A。
• ?開關頻率?：200kHz至2.2MHz可調或同步。
• ?靜態電流?：7μA（典型值）。

外部組件選擇

• ?電感?：根據輸出電流和期望的紋波電流選擇合適的電感值。
• ?輸出電容?：選擇低ESR的陶瓷電容，以減小輸出電壓紋波并滿足瞬態響應要求。
• ?輸入電容?：使用高質量的陶瓷電容作為旁路電容，提供低阻抗電源并隔離開關噪聲。
• ?引導電容?：連接在CBOOT和SW引腳之間，為高側MOSFET提供柵極驅動電壓。

PCB布局指南

• ?最小化電流環路?：將輸入電容、電感和輸出電容盡量靠近LM61430-Q1，以減小寄生電感和電阻。
• ?敏感信號隔離?：將反饋電阻分壓器靠近FB引腳，避免與其他高噪聲信號路徑交叉。
• ?散熱設計?：利用PCB的銅層和熱過孔進行散熱，確保轉換器在高溫環境下穩定工作。
• ?旁路電容放置?：將輸入旁路電容緊靠近VIN引腳，以減小高頻噪聲對轉換器的影響。

總結

LM61430-Q1是一款專為汽車電子應用設計的高性能、低EMI同步降壓轉換器。其寬輸入電壓范圍、高輸出電流、低EMI設計和多種保護功能，使其成為汽車信息娛樂、ADAS和車身電子等領域的理想電源解決方案。通過合理的外部組件選擇和PCB布局設計，可以實現高效、穩定的電源轉換。
*附件：lm61430-q1.pdf
