LM644x0-Q1 源自汽車級同步降壓 DC/DC 轉換器系列，具有出色的效率和超低 IQ。通過集成的高壓側和低壓側 MOSFET，可在 3V 至 36V 的寬輸入電壓范圍內提供高達 6A 的輸出電流，并支持高達 42V 的負載突降瞬變。該轉換器實現了從 dropout 的軟恢復，以消除輸出上的過沖。

LM644x0-Q1 集成了許多 特性，可實現出色的 EMI 性能，包括擴頻頻率調制、可減輕開關節點振鈴的低 EMI 增強型 HotRod QFN 封裝，以及用于出色輸入電容器布局的對稱引腳排列。開關頻率可在 200kHz 和 2.2MHz 之間同步，以避免敏感頻段，同時根據應用的特定要求優化效率或設計尺寸。
*附件：lm64460-q1.pdf

PFM 模式可在輕負載運行期間實現頻率折返，從而允許僅 7μA （典型值） 的空載電流消耗和高輕負載效率。PWM 和 PFM 模式之間的無縫轉換，以及低 MOSFET 導通電阻和外部偏置輸入，可在整個負載范圍內提供卓越的效率和熱性能。該封裝在關鍵電源引腳之間具有多個 NC 引腳，這改善了故障模式和影響分析 （FMEA） 結果。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 多功能同步降壓 DC/DC 轉換器
  • 3V 至 36V 的寬輸入電壓范圍，可承受高達 42V 的負載突降瞬變
  • 提供 4A 和 6A 選項
  • 1% 精度、固定 3.3V、5V 或 1V 至 95% VIN 的可調輸出電壓
  • 最高結溫 150°C
  • 固定 2.1MHz 開關頻率（使用 SYNC 信號可在 200kHz 至 2.2MHz 范圍內調節）
• 通過優化的引腳布局設計和間隙提高可靠性，實現短路到相鄰引腳測試
• 專為滿足低 EMI 要求而設計
  • 具有雙輸入路徑的增強型 HotRod? QFN 封裝可減少開關節點振鈴
  • 引腳可配置的擴頻調制
  • 輕負載時可選擇 FPWM 或 PFM 模式
• 在整個負載范圍內具有高效率
  • 13.5VIN、5VOUT、6A、2.1MHz 時為 92.5%
  • 3.3VOUT 空載輸入電流時為 7μA（典型值）
  • 0.6μA 典型關斷靜態電流
  • 滿載時 0.6V 典型壓差
  • 用于提高效率的外部偏置選項

參數

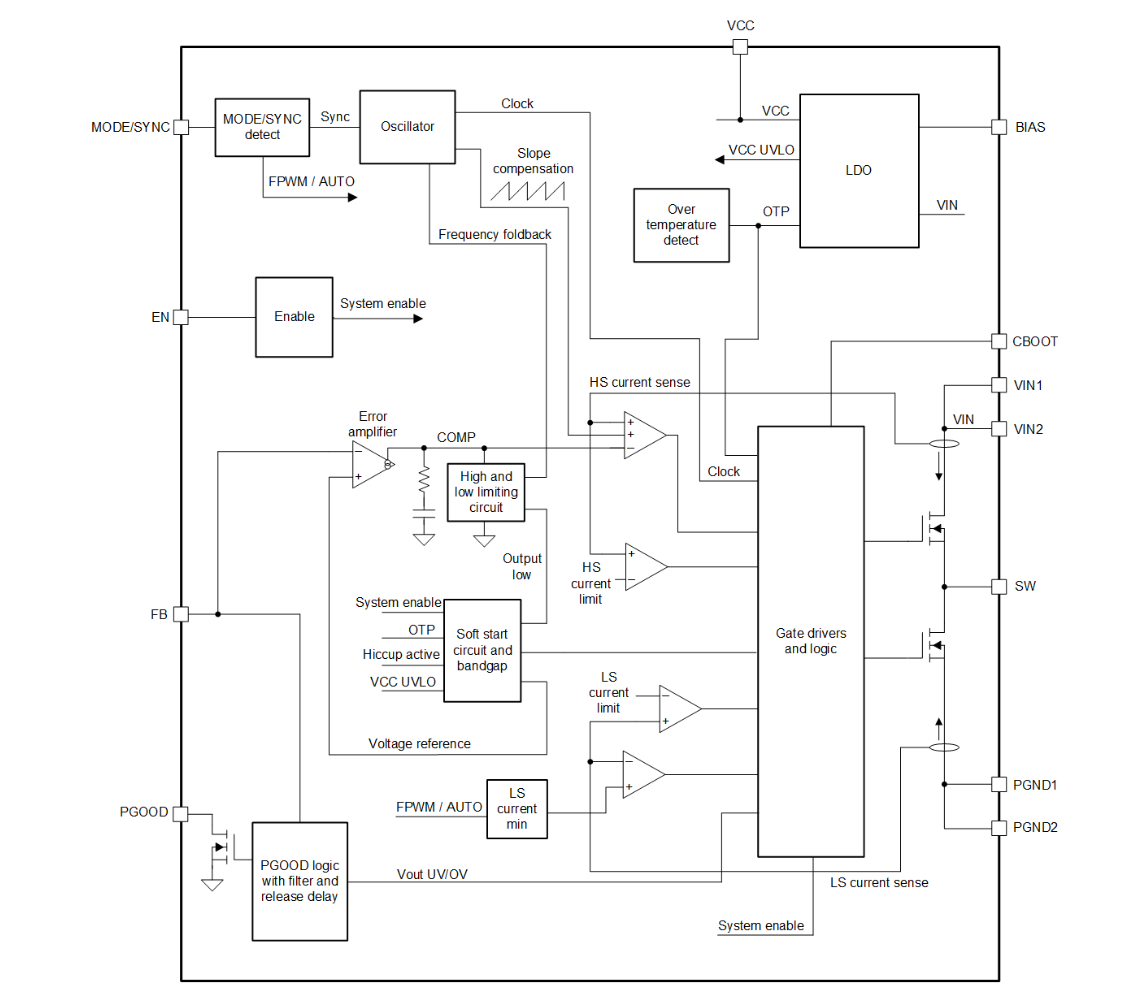

方框圖

1. 概述

LM64460-Q1是一款專為汽車電子應用設計的同步降壓DC/DC轉換器，支持寬輸入電壓范圍（3V至36V），提供高達6A的輸出電流，并具有多種保護功能以確保系統可靠性。該轉換器采用AEC-Q100標準認證，適用于-40°C至+125°C的環境溫度范圍。

2. 主要特性

• ?寬輸入電壓范圍?：3V至36V，支持負載瞬態至42V。
• ?高輸出電流?：固定6A輸出電流選項。
• ?高效率?：高達92.5%的效率（在VIN=13.5V，VOUT=5V，IOUT=6A，fSW=2.1MHz條件下）。
• ?固定頻率與可調頻率?：默認固定2.1MHz開關頻率，可通過SYNC信號在200kHz至2.2MHz范圍內可調。
• ?低EMI設計?：采用增強型HotRod? QFN封裝和對稱引腳布局，減少開關節點振鈴，支持擴頻調制。
• ?多種工作模式?：支持AUTO模式（自動PFM/PWM切換）、FPWM模式和同步模式。
• ?功能安全?：提供文檔支持功能安全系統設計。

3. 應用領域

• 汽車信息娛樂系統和儀表集群
• 高級駕駛輔助系統（ADAS）和車身電子

4. 功能描述

• ?輸出電壓調節?：支持固定3.3V、5V或可調輸出電壓（1V至95%VIN）。
• ?軟啟動與恢復?：具有參考電壓基礎的軟啟動功能，防止輸出電壓過沖和大電流沖擊。
• ?過流與短路保護?：具有周期限流和打嗝模式過流保護。
• ?熱關斷?：內置熱關斷保護，防止芯片過熱。
• ?電源良好指示?：PGOOD引腳用于指示輸出電壓狀態。

5. 設計注意事項

• ?輸入電容選擇?：推薦使用低ESR陶瓷電容，并考慮添加電解電容以改善低頻濾波效果。
• ?輸出電容選擇?：根據負載瞬態響應和穩定性要求選擇合適的電容值。
• ?布局與散熱?：優化PCB布局以減少寄生電感和電阻，確保良好的散熱設計以防止芯片過熱。

6. 封裝與訂購信息

LM64460-Q1采用22引腳增強型HotRod QFN（RYF）封裝，具體封裝尺寸和訂購信息請參考文件末尾的機械、封裝和可訂購信息部分。
