LM604x0 穩壓器是一款易于使用的同步降壓 DC/DC 轉換器，可為惡劣的工業應用提供一流的效率。該LM60430可驅動高達 3A 的負載電流，LM60440是業界最小的 4A 降壓轉換器。

LM604x0 采用超小型 WQFN 封裝，具有可潤濕側翼和標準 QFN 引腳布局，帶有導熱墊，可增強熱性能。這種增強型 QFN 封裝具有極小的寄生電感和電阻，可實現非常高的效率，同時最大限度地減少開關節點振鈴并顯著降低 EMI。
*附件：lm60440.pdf

LM604x0 使用峰值電流模式控制，在輕負載時自動折返頻率，以確保在整個負載范圍內的出色效率。低功耗與熱優化型 QFN 封裝相結合，可實現高功率密度解決方案尺寸。此外，該器件需要很少的外部元件，并具有專為簡單 PCB 布局而設計的引腳排列。LM604x0 的小解決方案尺寸和功能集旨在簡化各種終端設備的實施。

特性

• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 低 EMI 和開關噪聲
  • 符合 CISPR22 5 類標準
  • 增強型 QFN 封裝可最大限度地減少寄生電感和開關節點振鈴
• 專為堅固耐用的工業應用而配置
  • 標準 QFN 封裝：單個大型導熱墊和所有引腳均可從周邊訪問
  • 引腳兼容變體：
    • LM60440（36 V，4 A）
    • LM60430 （36 V， 3 A）
  • 結溫范圍 –40°C 至 +150°C
  • 頻率： 400 kHz， 1 MHz
  • 輸出電壓范圍：1 V 至 24 V
• 所有負載下的高效功率轉換
  • 峰值效率 > 95%
  • 10mA、12V 時 PFM 效率為 90% 在 、5 V外
  • 25 μA 的低工作靜態電流

參數

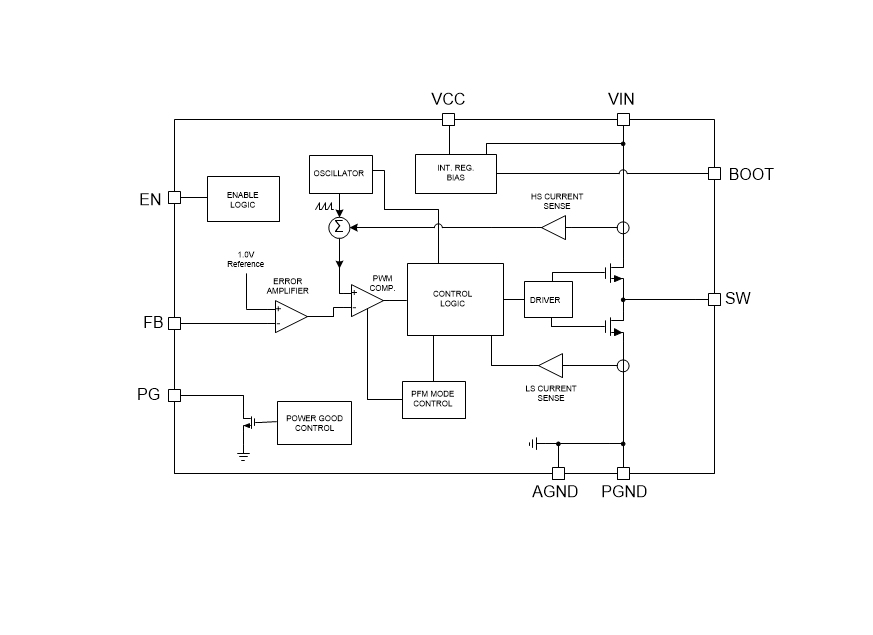

方框圖

1. 主要特性

• ?寬輸入電壓范圍?：3.8V至36V。
• ?高輸出電流?：最大4A。
• ?高效率?：峰值效率超過95%，10mA負載下PFM模式效率達90%。
• ?低靜態電流?：25μA。
• ?低EMI和開關噪聲?：符合CISPR22 class 5標準，增強型QFN封裝減小寄生電感和開關節點振鈴。
• ?功能安全支持?：提供文檔以輔助功能安全系統設計。
• ?熱性能優化?：標準QFN封裝，帶單個大型熱焊盤，所有引腳可從外圍訪問。
• ?靈活的操作頻率?：提供400kHz和1MHz兩個版本。
• ?輸出電壓可調?：輸出電壓范圍1V至24V。

2. 應用領域

• 工業PC和CPU（PLC控制器）
• 伺服驅動器和AC驅動控制模塊
• 醫療和儀器儀表應用

3. 描述

LM60440是一款易于使用的同步降壓DC/DC轉換器，專為嚴苛的工業應用而設計。該轉換器采用峰值電流模式控制，可在輕負載時自動切換到PFM模式，以確保在整個負載范圍內的高效率。其增強型QFN封裝具有極小的寄生電感和電阻，可實現非常高的效率，同時最大限度地減少開關節點振鈴和EMI。

4. 封裝與尺寸

• ?封裝類型?：WQFN-13（帶PowerPAD?）
• ?尺寸?：3.00mm × 2.00mm

5. 引腳配置與功能

• ?PGND?：功率地，連接到系統地和AGND。
• ?VIN?：輸入供電，需連接高質量旁路電容。
• ?SW?：開關節點，連接功率電感。
• ?BOOT?：內部高側驅動器的引導供電電壓，需連接100nF電容到SW引腳。
• ?VCC?：內部5V LDO輸出，用作內部控制電路的供電。
• ?AGND?：模擬地，參考地和邏輯地。
• ?FB?：反饋輸入，連接到反饋電壓分壓器的抽頭點。
• ?PG?：開漏電源良好標志輸出。
• ?EN?：使能輸入，高電平有效，低電平禁用。
• ?DAP?：低阻抗連接到PGND，主要散熱路徑。

6. 電氣特性

• ?供電電壓?：VIN范圍為3.8V至36V。
• ?輸出電壓?：可調，范圍為1V至24V。
• ?輸出電流?：LM60440最大4A。
• ?開關頻率?：400kHz或1MHz。
• ?軟啟動時間?：典型值為4.4ms。
• ?熱關斷溫度?：165°C，恢復溫度為148°C。

7. 保護功能

• ?過流保護?：具有峰值和谷值電感電流限制，以及短路保護功能。
• ? 欠壓鎖定（UVLO） ?：內部LDO輸出電壓低于閾值時鎖定。
• ?熱關斷?：防止結溫過高。
• ?電源良好標志?：輸出電壓異常時輸出低電平。

8. 應用與實施

• ?設計步驟?：包括選擇開關頻率、輸出電感器、輸出電容器、輸入電容器、引導電容器以及反饋電阻等。
• ?布局指南?：提供詳細的布局建議，以確保最佳性能和EMI控制。

9. 支持資源

• ?WEBENCH? Power Designer?：提供定制設計工具，可生成完整的設計方案。
• ?文檔支持?：包括相關應用報告和技術文檔。
• ?社區支持?：TI E2E?支持論壇提供設計幫助和驗證答案。
