Analog Devices Inc. ADMV8505數字可調諧帶通濾波器數據手冊
Analog Devices Inc. ADMV8505數字可調諧帶通濾波器具有數字可選工作頻率。 濾波器中心頻率（fCENTER）使用采用專利校準技術的8位值（256x狀態），可在225MHz至520MHz范圍內調節。典型3dB帶寬為9%，可調性為 ±2%。插入損耗典型值為4.5dB，20dB時fCENTER抑制為19%，非常適合用于最大限度地降低系統干擾。ADMV8505可調諧濾波器可用于替代大型開關濾波器組和基于分立式元件的調諧濾波器，是一款小巧的替代方案，可為高級通信應用提供動態可調解決方案。
數據手冊：*附件：Analog Devices Inc. ADMV8505數字可調諧帶通濾波器數據手冊.pdf
特性
- 數字可調諧、倍頻程、帶通調諧
- 3dB帶寬：9%±2%
- fCENTER抑制：19%（20dB）
- 分立濾波器組的單芯片替代品
- 緊湊型10mmx10mm LGA封裝
- 符合RoHS指令
應用
- 陸地移動無線電
- 軍用雷達、電子戰和電子對抗
- 測試與測量設備
- 衛星通信
- 工業和醫療設備

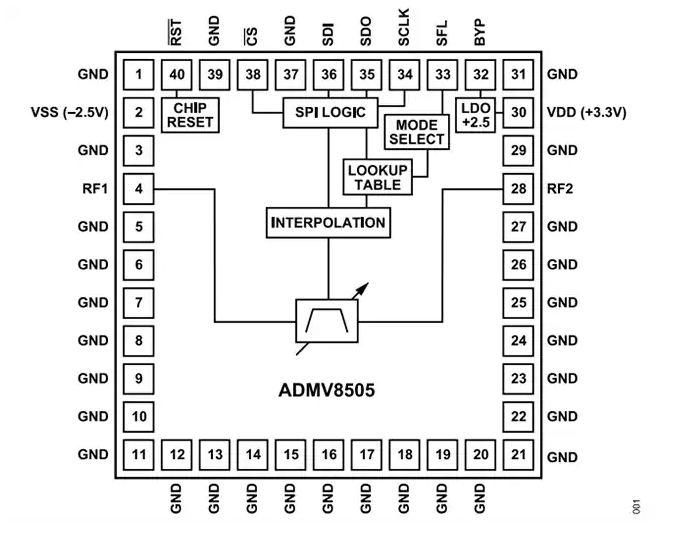

方框圖
