總述

如今，工業自動化、消費電子、醫療設備等領域?qū)?USB 微控制器的性能、可靠性及供應鏈提出嚴苛要求。芯佰微電子推出的CBM9002A微控制器，基于增強型8051內核，支持USB2.0協議的高速480Mbps和全速12Mbps模式，具備16K字節片上SRAM空間，以及豐富的通信接口如UART、I2C、GPIO等。該產品以工業級寬溫設計、低功耗和靈活封裝為特點，能夠提供高達50MB/s的數據傳輸能力，滿足多場景下對“國產替代+性能躍升”的芯片級解決方案需求。

一、行業痛點

在工業與消費電子領域，USB 控制器長期受限于高速傳輸效能不足（實際速率難破40MB/s，拖累設備數據處理效率）、極端環境（寬溫、ESD沖擊）下可靠性差（進口芯片易故障，維護成本高）及供應鏈成本壓力（海外芯片交貨遲、價格貴，國產替代需求迫切），從而使得設備在性能、穩定性與經濟性方面難以取得平衡，制約場景拓展（如工業相機卡頓、醫療設備續航短、進口芯片供應風險等）。

二、產品破局：技術特性

在如此的挑戰之下，芯佰微電子聚焦 USB控制領域的技術短板與市場需求，針對性研發了CBM9002A工業級USB微控制器，以系統化解決方案破解‘性能-可靠-成本’的三角矛盾，為多場景應用提供國產芯片新選擇。

1.內核與性能：3 倍速運算，多任務高效處理

增強型 8051 內核：支持48/24/12MHz工作頻率，指令周期4時鐘（標準8051的3倍速），搭配2個UART（最高230.4K Baud）、3個16位定時器/計數器，支持多外設并行控制功能，例如能同時處理傳感器串口通信和USB數據傳輸任務。

擴展中斷系統，包括矢量式USB中斷和PIF/FIFO中斷，響應延遲低于10微秒，從而確保高速數據傳輸時的實時響應，例如在工業相機圖像采集過程中實現無卡頓傳輸。

2.存儲與數據處理：16K SRAM，50MB/s高速傳輸

片上存儲：16K字節code/data RAM（用戶代碼與數據共享）+0.5K字節data RAM，滿足復雜算法所需的存儲空間，特別適用于醫療影像數據的緩存。

USB2.0 全速突破：集成智能串行接口引擎（SIE）與Slave FIFO/PIF架構，支持7個端點（EP0-EP8），實測傳輸速率超50MB/s（接近USB2.0帶寬上限）。

3.低功耗與寬溫：工業級可靠性設計

低功耗模式：在掛起模式下，功耗低于1mA（適用于傳感器節點待機）；正常模式則電流小于85mA（3.3V供電），支持動態電源管理，可顯著提升便攜式設備續航，例如手持掃描儀續航可提升20%。

寬溫覆蓋：商業級（0~70℃）適配消費電子（如讀卡器、MP3播放器），工業級（-40~105℃）滿足AGV、車載醫療設備等極端環境，通過±2000V ESD測試，抗電磁干擾素力提升 30%。

4.接口豐富：一站式外設連接

多協議兼容：

I2C 接口：Master模式（400/100kHz），直接連接溫濕度、壓力傳感器（如農業大棚環境監測）。

GPIO：最多40個雙向IO（100pin封裝支持），驅動LED、繼電器等外設，減少外部電平轉換（如數據采集系統直接連接ATA硬盤，無需橋接芯片）。

可編程接口（PIF）：支持4個波形描述符，連接ASIC/DSP等芯片，實現復雜外設控制（如激光雕刻設備的功率與速度調節）。

5.封裝與固件：靈活適配與快速開發

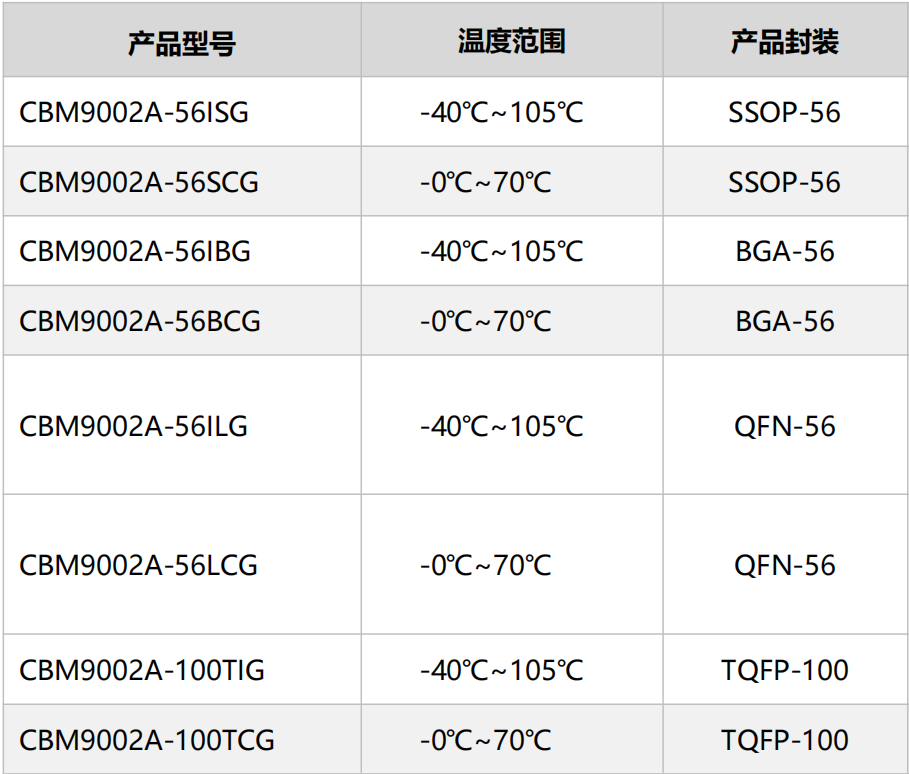

多樣封裝：SSOP56（18x7.6x2.8mm，消費電子空間適配）、QFN56（8x8x0.1mm，工業級小型化）、LQFP100（14x20x1.4mm，多外設擴展），滿足各種終端機械設計需求，實現多樣化適配。

固件啟動：支持 USB 下載（快速更新）或EEPROM加載（離線部署），顯著降低開發門檻，例如，醫療設備廠商通過世強硬創平臺獲取固件框架，可節省30%的代碼編寫工作量。

三、應用場景，釋放技術價值

1. 工業自動化：精度與效率雙提升

機器視覺領域：CBM9002A-56ILG（工業級QFN封裝）應用于工業相機，憑借50MB/s的高速傳輸能力和寬溫設計，實現了0.01mm的精度缺陷檢測。

激光加工：通過 PIF 接口控制激光參數，0.1mm線寬精度，支持- 40℃~105℃工作，適配戶外雕刻場景。

2.便攜與性能兼顧

音視頻設備：便攜式聲卡采用 CBM9002A-56SCG（商業級SSOP封裝），48kHz音頻流實時傳輸，低功耗設計使續航達12小時（提升15%），滿足戶外直播需求。

存儲與接口：讀卡器 / IDE 硬盤適配器通過USB高速傳輸，QFN封裝（8x8mm）縮小設備體積30%（如便攜式硬盤盒方案）。

3.傳感器與數據采集：穩定與低功耗并重

環境監測：溫濕度傳感器節點（電池供電）經由I2C接口與CBM9002A相連，在低功耗模式下待機電流小于1mA，續航長達6個月，數據能夠?qū)崟r(shí)上傳至云端。

醫療設備：便攜式B超機采用工業級封裝技術，確保2D/3D圖像數據的穩定傳輸，支持車載醫療應用場景，其抗電磁干擾能力保證了影像的無失真。
