概述
在Darwin家族中，MAX32670是一款超低功耗、高性價比、高可靠性的32位微控制器，在實現復雜的傳感器處理設計的同時不會影響電池壽命。器件集成了高度靈活性的多功能電源管理單元與功能強大的Arm? Cortex-M4 (帶浮點運算單元，F(xiàn)PU)。MAX32670也為傳統設計從8或16位微控制器升級提供了簡便、成本優化的途徑。

器件集成高達384KB閃存和160KB SRAM承載應用程序和傳感器代碼。在整個閃存、RAM和緩存全領域內支持糾錯碼(ECC)，支持單比特糾錯和雙比特檢測(SEC-DED)，確保超高可靠性的代碼執行支持一些要求苛刻的應用。另外集成了一些附加功能，例如集成了兩個窗型看門狗定時器，具有極高的靈活性和獨立時鐘，進一步增強了方案的可靠性。掉電檢測功能確保掉電、上電以及意外電源瞬變期間系統的正確工作。

器件集成了多種高速外設，例如3.4MHz I2C、50MHz SPI和4MBAUD UARTs，最大程度提高通信帶寬。此外，提供一個低功耗UART可在最低功耗休眠模式下運行，促進喚醒而避免丟失任何數據。提供總共6個具有I/O功能的定時器，包括2個低功耗定時器，即使在最低功耗休眠模式下也可以進行脈沖計數、捕獲/比較和PWM。該器件將全部這些功能集成到微小尺寸封裝中：5mm x 5mm、40引腳TQFN-EP封裝和1.7mm x 2.2mm、24焊球WLP封裝。
數據表：*附件：MAX32670高可靠性、超低功耗微控制器技術手冊.pdf

應用

• 算法協處理器
• 電池供電醫療設備
• 工業傳感器
• 光通信模塊
• 安全無線電調制解調器控制器
• 智能傳感器控制器
• 系統輔助功能控制器

特性

• 高成效微控制器，適用于低功耗、高可靠性設備
  • Arm Cortex-M4 FPU處理器，高達100MHz
  • 384KB閃存，帶糾錯
  • 160KB SRAM (128KB支持ECC)，可選擇在最低功耗模式下保持?jǐn)?shù)據
  • 16KB統一緩存，帶ECC
  • UART引導裝載程序
  • 雙或單電源操作
    • 0.9–1.1V VCORE超低電源電壓
    • 內部LDO利用1.7V至3.6V單電源工作
  • 寬工作溫度范圍：-40°C至+105°C
• 靈活的時鐘方案
  • 內部高速100MHz振蕩器
  • 內部低功耗7.3728MHz和超低功耗80kHz振蕩器
  • 14MHz至32MHz振蕩器(要求外部晶振)
  • 32.768kHz振蕩器(要求外部晶振)
  • 用于內核的外部時鐘輸入
  • 用于LPUART和LPTMR的外部時鐘輸入
• 電源管理最大程度延長電池應用的工作時間
  • 44μA/MHz工作功耗 @ 0.9V，高達12MHz
  • 50μA/MHz工作功耗 @ 1.1V，高達100MHz
  • 備份模式下全存儲空間保持功耗為2.6μA @ VDD = 1.8V
  • 超低功耗RTC：350nA @ Vsub>DD = 1.8V
  • 從LPUART或LPTMR喚醒
• 最優外設組合，提高平臺擴展性
  • 31個通用I/O引腳
  • 3個SPI主機/從機(高達50MHz)
  • 3個4-Wire UART (高達4MBAUD)
  • 1個低功耗UART (LPUART)
  • 3個I2C主機/從機，3.4Mbps高速
  • 八通道標準DMA控制器
  • 3個32位定時器(TMR)
  • 2個低功耗32位定時器(LPTMR)
  • 2個窗型看門狗定時器
  • 1通道用于數字音頻接口的I2S從機
• 安全性和完整性
  • 提供安全引導
  • AES 128/192/256硬件加速引擎
  • TRNG符合SP800-90B標準
  • 32位CRC加速引擎

框圖

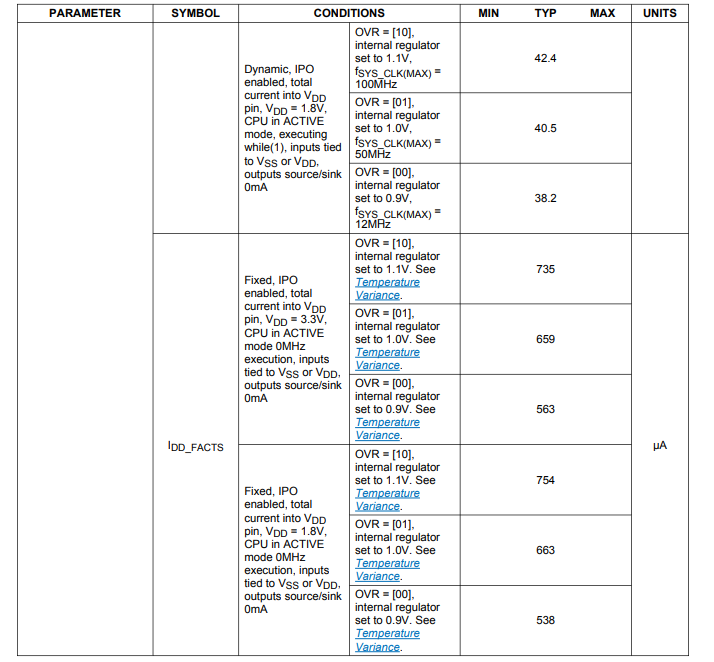

電特性

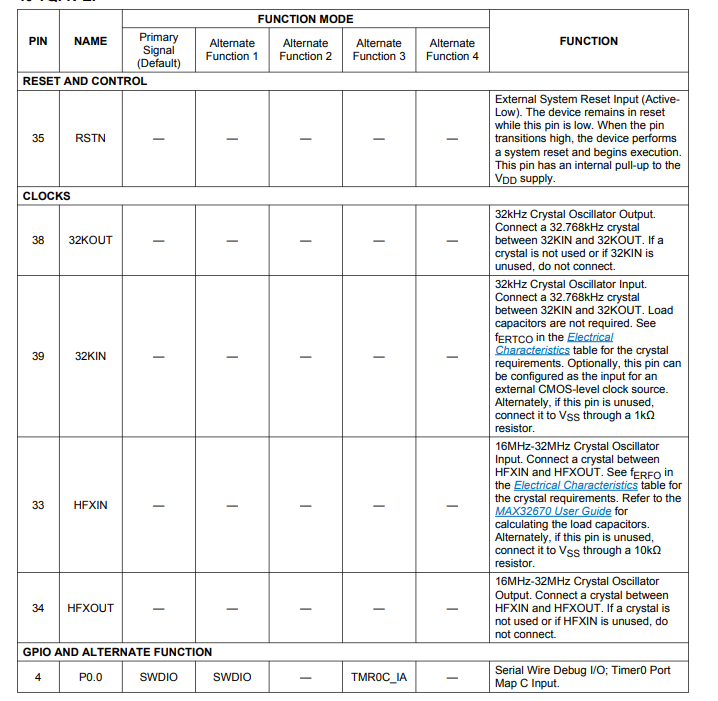

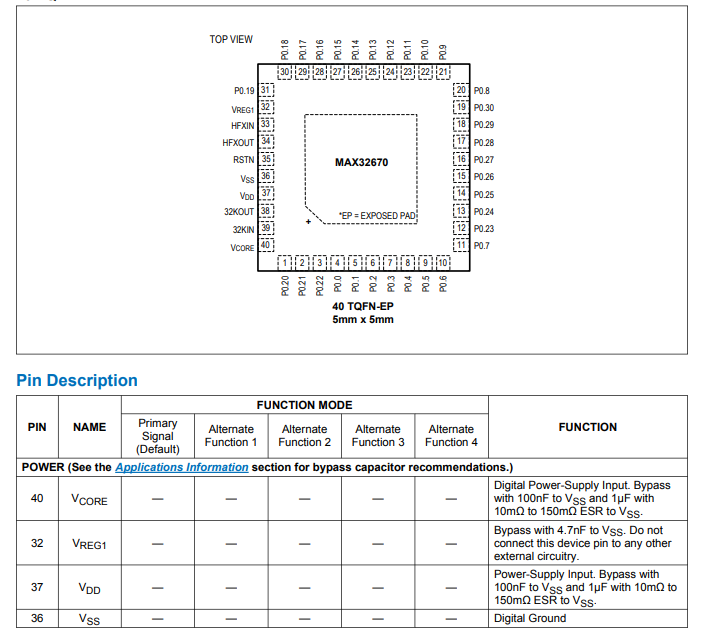

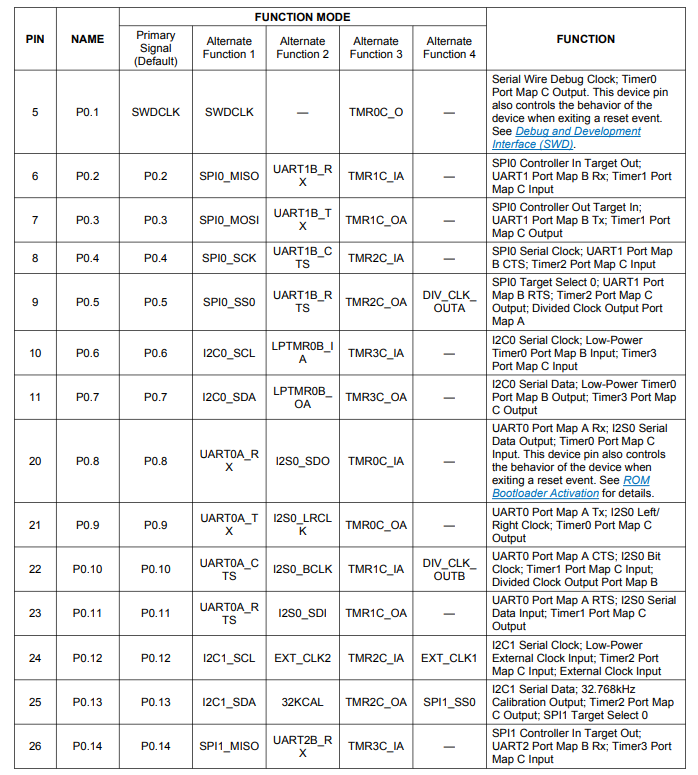

引腳配置描述

應用信息

旁路電容建議

正確使用旁路電容可減少集成電路（IC）產生并傳入接地層的噪聲。“引腳說明”表會指出哪些引腳應連接旁路電容，以及對應的接地層。
建議在IC封裝的每個引腳/焊球處都連接一個旁路電容。例如，若“引腳說明”表顯示與電源A相關的器件引腳有四個，那么應分別將四個電容連接到這四個引腳上，總共需要四個電容。
電容應盡可能靠近對應的器件引腳放置。若某引腳推薦使用多個電容值，這些電容應以并聯方式放置，且最低值的電容最先放置，并且最靠近引腳。

實時時鐘（RTC）晶體指南

內部低功耗RTC振蕩器可將功耗降至最低，并最大限度延長電池使用壽命。RTC晶體的設計負載電容必須為6pF（在“電氣特性”表中稱為CL 或CL_XTAL ），以達到其標稱頻率。不支持設計負載電容CL_XTAL值大于6pF的晶體。需注意，晶體負載電容是指晶體兩端串聯的總電容，因此對于“6pF晶體”而言，每個引腳的焊盤和走線總電容應為12pF。該器件的RTC集成了負載電容，RTC運行無需外部負載電容。
與外部參考時鐘相比，數字微調功能可補償RTC高達±127ppm的誤差。詳情請參考《MAX32655用戶指南》。
雖然無需外部負載電容來啟動或維持時鐘，但用戶也可使用外部負載電容來調整時鐘。最終的電容值必須在PCB布局完成后確定。不過，RTC振蕩器的低功耗設計要求每個引腳的總電容（CPAD + CSTRY + CL_XTAL）最大為12pF。
如果RTC未使用，建議將32KOUT引腳通過1kΩ電阻連接到VSYS。對于成本或空間受限的設計，可將32KIN引腳直接連接到VSYS。

ROM引導加載程序激活

在表9所示的任何引導加載程序事件期間，引導加載程序會對激勵引腳進行采樣。如果在引導加載程序激活事件期間，任何激勵引腳未處于其活動狀態，則引導加載程序?qū)⒈焕@過，器件開始執行應用代碼。
如果在引導加載程序激活事件期間，所有激勵引腳均處于其活動狀態，則應用程序軟件不會執行，而是ROM引導加載程序接管對器件的控制。器件會輸出狀態提示并開始與主機系統進行引導加載程序會話，以進行控制或編程。當ROM引導加載程序處于控制狀態時，激勵引腳將被忽略，并且可以驅動為任何值以用于通信（如適用）。
在激勵引腳處于其非活動狀態時，通過執行上電復位（POR）或置位RSTN，可隨時終止引導加載程序會話。
