“上周推出支持圖片生成模型的華秋發行版之后，得到了很多小伙伴的肯定。但看到更多的回復是：為什么我的 Copilot 無法生成符號？只有普通的文本回復？今天就為大家詳細講解下圖片生成符號、封裝的操作方法。”

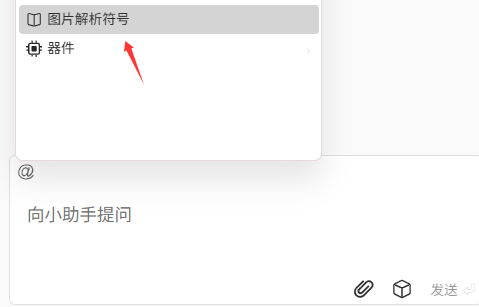

Copilot 支持圖片生成原理圖符號功能，支持原理圖編輯器與符號編輯器兩種場景。只需在 Copilot 中@圖片生成符號功能，并將圖片粘貼到 Copilot 中回車即可，無需輸入額外的提示詞。

Copilot 支持將表格或引腳圖直接生成符號。

生成的符號可以在 Copilot 中動態查看。也可以直接擺放放原理圖或符號編輯器的畫布上直接使用。

注意：

1. 默認生成的符號以左右兩列 Pin 腳的樣式擺放在符號本體兩側。但如果引腳圖四邊皆有引腳，Copilot會進行自動優化，使生成的符號與引腳圖相似。

2. 生成的符號會緩存在當前工程中的 kicad_api_libs 文件夾中。

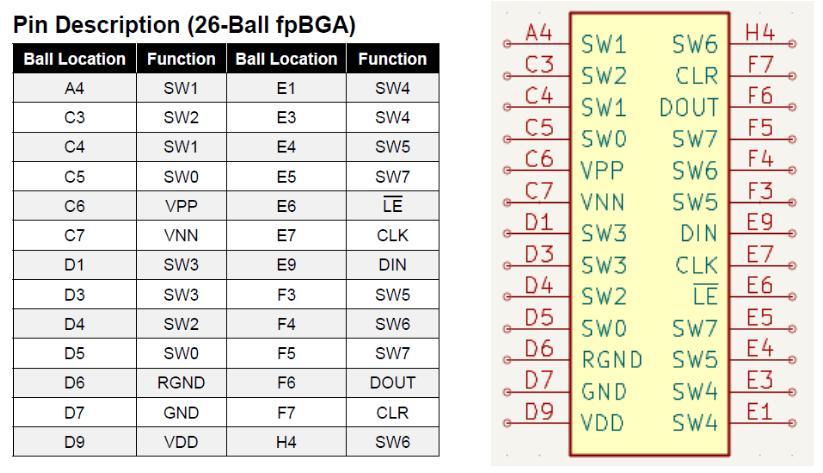

表格生成原理圖符號

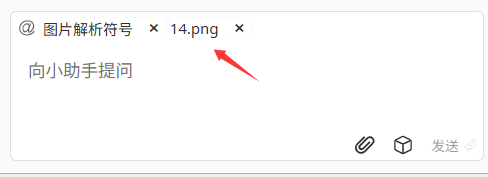

操作方式類似：在 Copilot 中@圖片生成符號功能，并將圖片粘貼到 Copilot 中回車即可。

例如，可以將下圖中多行的表格直接生成符號：

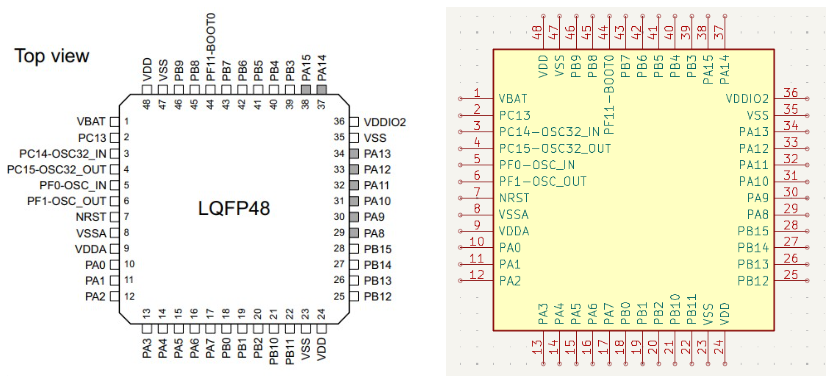

引腳圖生成原理圖符號

操作方式類似：在 Copilot 中@圖片生成符號功能，并將圖片粘貼到 Copilot 中回車即可。

例如，可以將下圖中多行的表格直接生成符號：

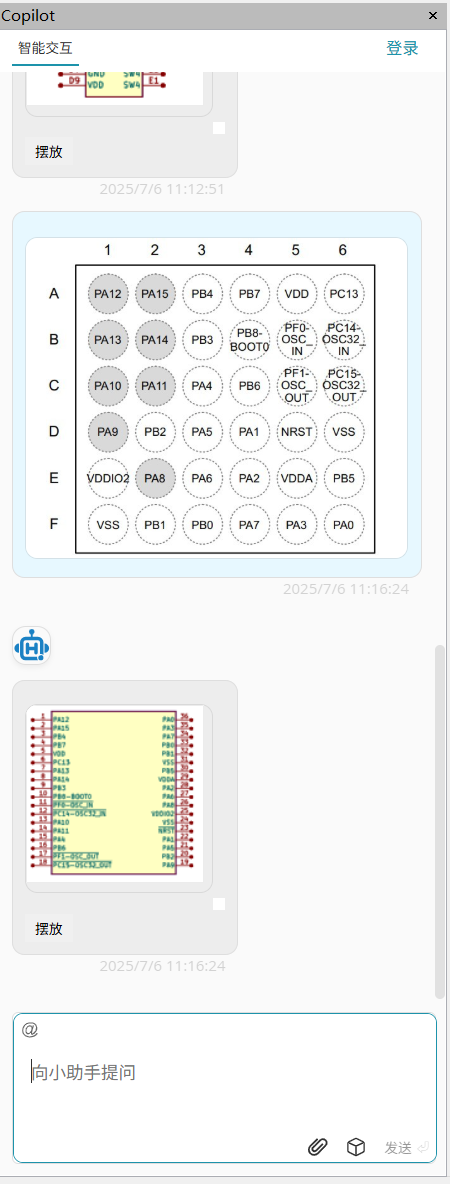

引腳圖以四邊的方式排列，因此生成的符號也是四邊的排列方式。

在原理圖中生成并擺放符號

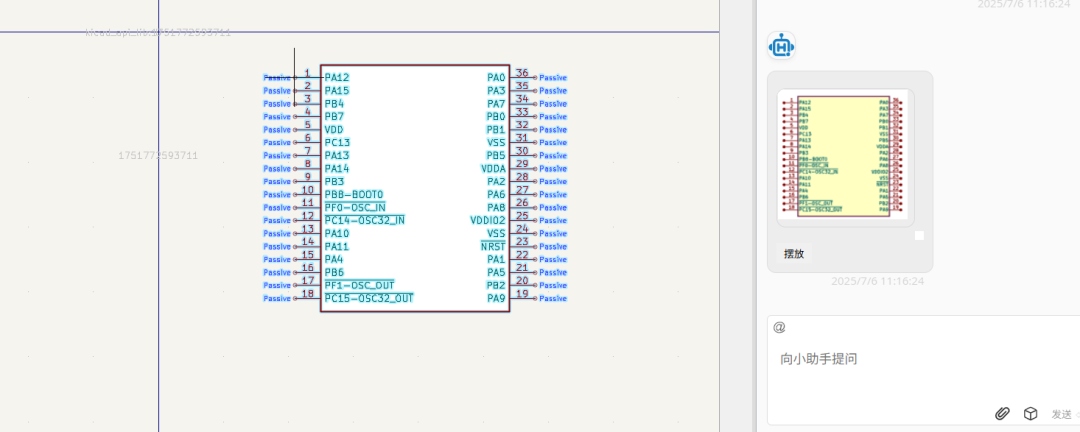

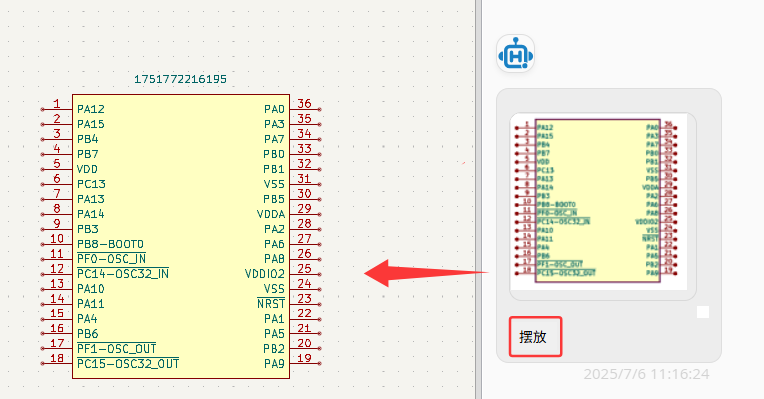

如果是在原理圖編輯器的 Copilot 面板中生成原理圖符號，則可以直接點擊 Copilot 面板中的 “擺放” 按鈕，直接將符號擺放到原理圖中：

擺放過程中無需手動編輯庫表，直接擺放即可。

在符號編輯器中生成、擺放符號并編輯

在原理圖編輯器中生成符號后，點擊“擺放”，符號會粘貼到光標處，定位后完成擺放：

注意：在擺放符號前，請確認當前符號處于可編輯狀態（KiCad 自帶的符號庫是只讀的）。建議新建一個庫并添加一個新的符號，然后進行擺放。

Tips：

1. 目前 Copilot 只支持解析單張圖片。如果您的符號引腳較多，可以嘗試將不同引腳的圖片多次進行解析，然后將生成的引腳擺放到符號編輯器中進行編輯。

2. Copilot 在所有編輯器中共享對話歷史，因此在原理圖中生成的符號，也可以通過 Copilot 直接擺放到符號編輯器中。

圖片生成 PCB 封裝（Footprint）

Copilot 支持圖片生成 PCB 封裝的功能，支持 PCB 編輯器與封裝編輯器兩種場景。只需在 Copilot 中@圖片生成封裝功能，并將圖片粘貼到 Copilot 中回車即可，無需輸入額外的提示詞。

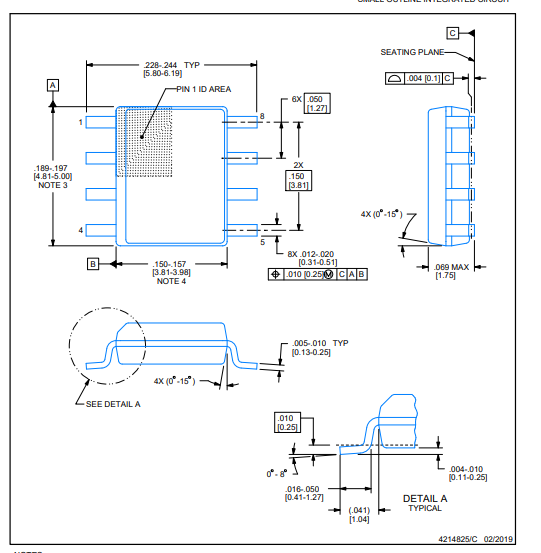

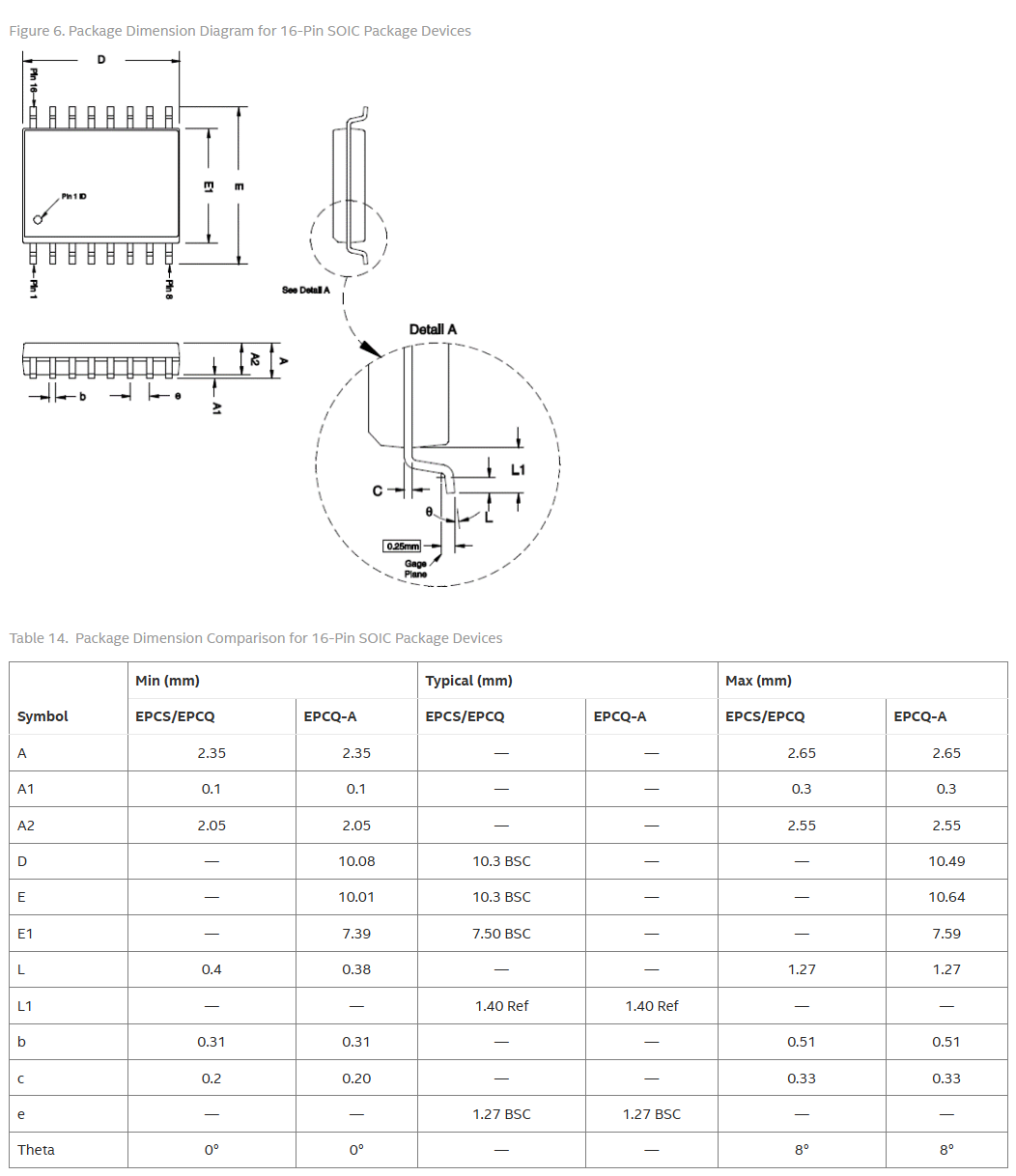

Copilot 支持帶幾何尺寸的 Package 圖片或同時帶尺寸、表格的圖片：

支持的封裝類型

目前支持以下 IPC 封裝的生成：

• BGA

• DIP

• SOP

• PLCC

• QFN

• SON

• QFP

• SOP

識別 Package 類型及幾何尺寸

Package 類型識別及更改

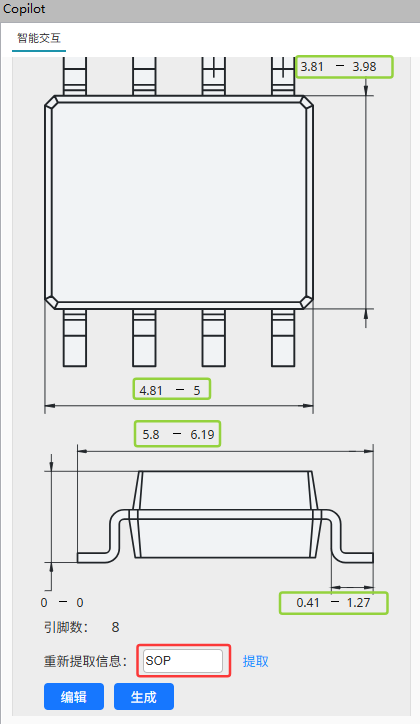

輸入圖片后，Copilot 會自動嘗試識別器件的 Package 類型（下圖紅色框）及核心的幾何尺寸（下圖綠色框）。

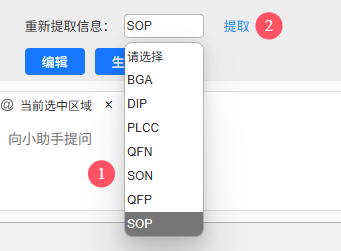

由于圖片比較復雜且受限于模型的能力，識別的封裝類型未必準確。如發現識別出的封裝類型不正確，可手動選擇正確的封裝類型，并重新提取參數：

檢查并確認核心參數

同樣的原因，受限于模型的能力，識別出的核心幾何參數可能存在錯配。

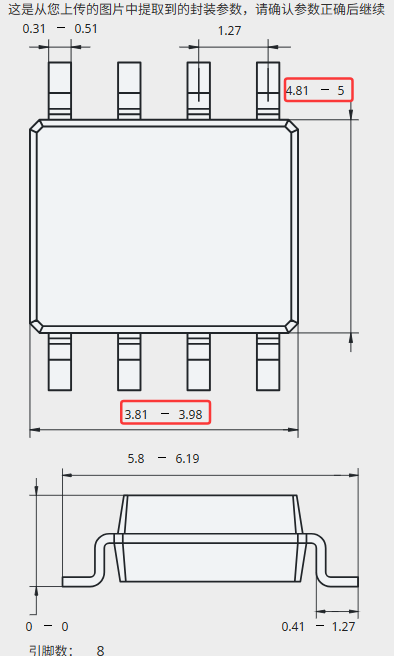

比如下圖中的器件的長和寬的參數錯誤地互換了：

因此識別完成后，需仔細檢查參數是否正確。如發現部分參數識別出錯，可點擊圖片下方的“編輯”按鈕：

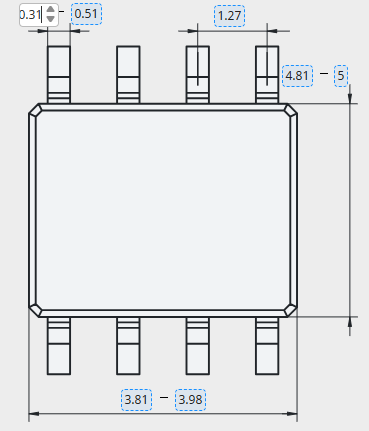

此時您可以編輯并修改所有參數：

編輯完成后點擊“確認”。

將 Package 生成封裝（Footprint）

器件的數據手冊中給出的通常是元器件實體的幾何尺寸，要生成 PCB 封裝，還需要根據 IPC7351 的標準進行進一步的處理。別擔心，Copilot 會幫您處理所有的細節！

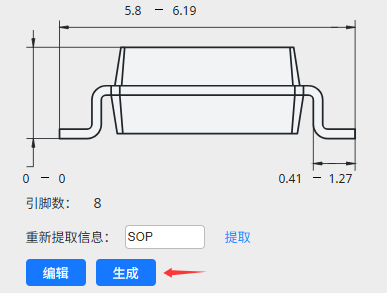

當所有幾何尺寸確認無誤后，點擊“生成”按鈕，Copilot 就會幫您生成完成的 PCB 封裝，包括焊盤、絲印、Courtyard。

生成后，您可以在 Copilot 面板中動態預覽封裝，支持縮放、平移及焊盤交互：

在 PCB 編輯器中擺放封裝

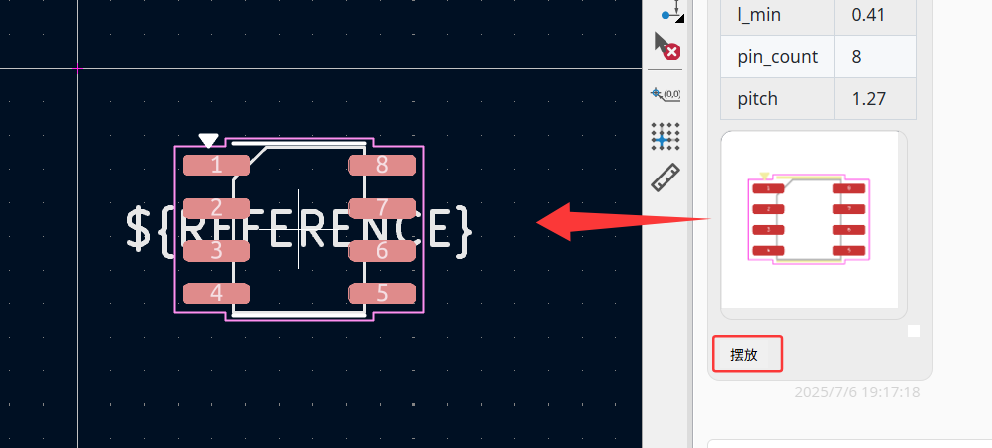

點擊“擺放”，可以將封裝支持擺放到 PCB 畫布中：

擺放過程中無需手動編輯庫表，直接擺放即可。

在封裝編輯器中生成、擺放符號并編輯

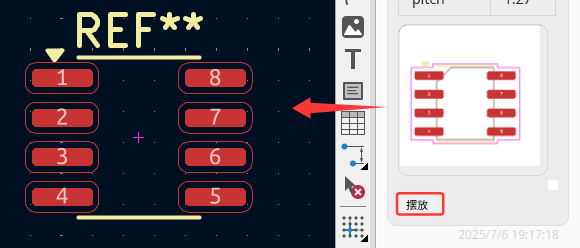

在封裝編輯器中生成符號后，點擊“擺放”，符號會粘貼到光標處，定位后完成擺放：

注意：在擺放封裝前，請確認當前封裝處于可編輯狀態（KiCad 自帶的封裝庫是只讀的）。建議新建一個庫并添加一個新的封裝，然后進行擺放。

Tips：Copilot 在所有編輯器中共享對話歷史，因此在 PCB 編輯器中生成的封裝，也可以通過 Copilot 面板直接擺放到封裝編輯器中。
