概述
ADMV8513是一款射頻帶通濾波器，具有數字可選的工作頻率。濾波器中心頻率(f CENTER )可使用包含正在申請專利的插值技術的8位值（256個狀態），在520 MHz至1300 MHz范圍內進行調整。

3 dB帶寬為8.5%（典型值），具有窄帶和寬帶選項，可調性為±2%。插入損耗通常為5.5 dB，20 dB抑制與fCENTER相差17%，非常適合盡可能降低系統干擾。

這款可調諧濾波器可用作大型開關濾波器組和基于分立元件的可調諧濾波器的小型替代方案，并且可在先進的通信應用中提供動態可調解決方案。
數據表：*附件：ADMV8513 520MHz至1300MHz、數字可調諧帶通濾波器技術手冊.pdf

應用

• 陸地移動無線電
• 測試與測量設備
• 軍用雷達、電子戰和電子對抗
• 衛星通信
• 工業和醫療設備

特性

• 數字可調諧、倍頻程、帶通調諧
• 3 dB帶寬：8.5%±2%
• 抑制性能(20 dB)：與fCENTER相差17%
• 以單芯片替代分立式濾波器組
• 緊湊的10.00 mm × 10.00 mm × 2.10 mm LGA封裝

功能框圖

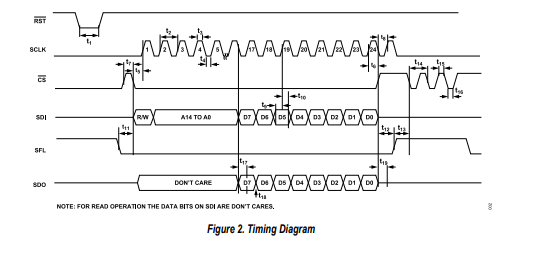

時序圖

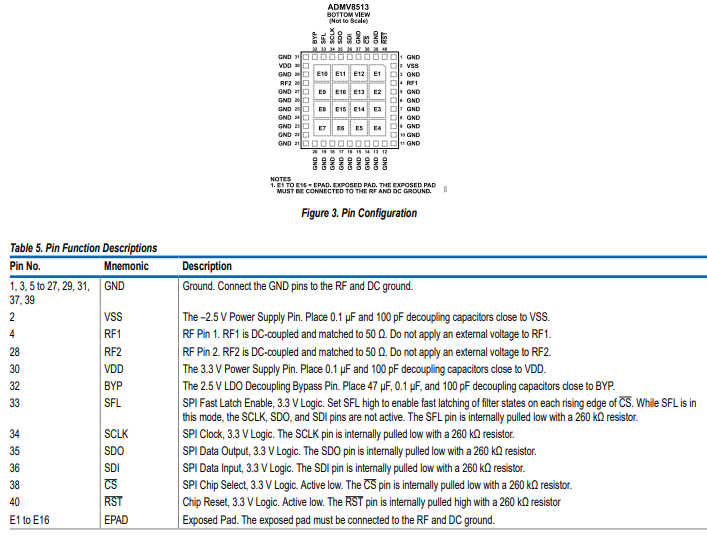

引腳配置描述

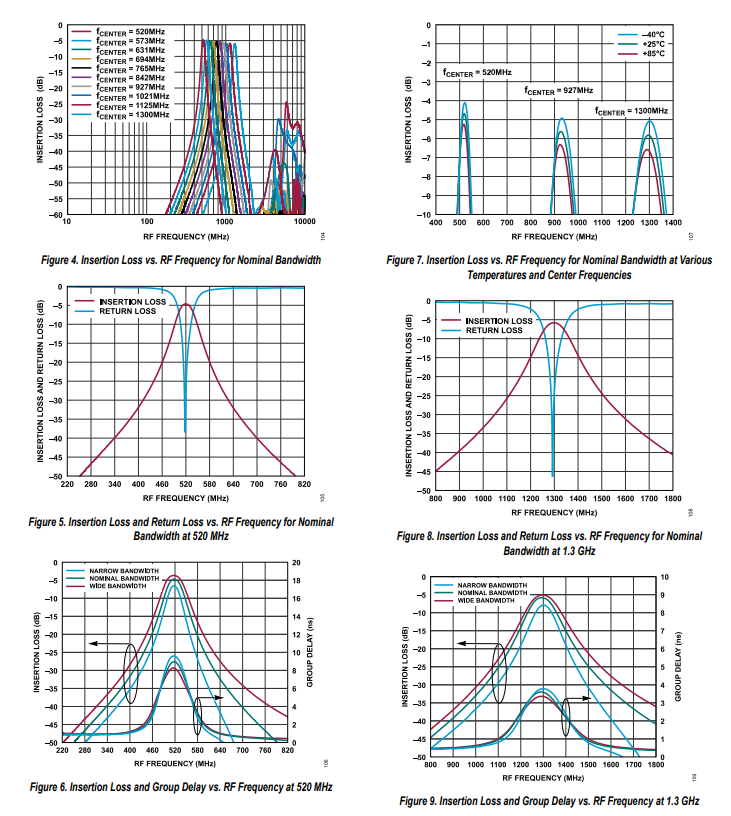

典型性能特征

模式選擇

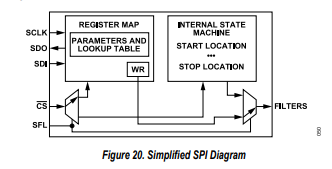

ADMV8513有兩種工作模式：SPI寫模式和SPI快速鎖存模式。SPI寫模式是常規工作模式，而SPI快速鎖存模式用于通過內部狀態機遍歷片上查找表（LUT）。要選擇SPI寫模式，將SFL引腳置低。對于SPI快速鎖存模式操作，先對片上LUT和快速鎖存參數進行編程，然后將SFL引腳拉高以進入該模式。圖20展示了帶有寄存器映射和內部狀態機的SPI簡化示意圖。

SPI寫模式

SPI寫模式在寄存器0x020至0x022中具有寫分組（WR）功能。該分組包括以下內容：

• **f_{CENTER}**負載值
• 帶寬負載值
• 匹配負載值
  有關寫分組的更多信息，請參見“寄存器詳細信息”部分。

SPI流傳輸

一般來說，SPI流傳輸事務有兩種類型：寄存器升序和降序。ADMV8513僅支持升序流傳輸。要啟用升序流傳輸，將寄存器0x000編程為值0x03。

對于向寫分組（推薦）進行SPI流傳輸，事務數據從寄存器0x020開始，并流出3字節。該事務總共為40位（R/W位 + 15位地址 + 24位數據）。

對于向LUT（推薦）進行SPI流傳輸，事務數據從寄存器0x100開始，并流出96字節數據。該事務總共為784位（R/W位 + 15位地址 + 768位數據）。

插值功能

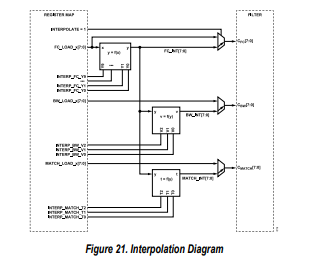

ADMV8513具有三項插值功能，允許用戶僅使用f_{CENTER}負載值指定濾波器的f_{CENTER} ，然后自動確定合適的電容編碼。要啟用這些功能，需將INTERPOLATE位（寄存器0x050）置高。圖21展示了插值功能的簡化示意圖。

啟用插值功能時，**f_{CENTER}**負載值范圍為0到255，其中0對應最低頻率，255對應最高頻率。例如，值0對應約520MHz，值255對應約1300MHz 。**f_{CENTER}**負載值用于根據片上插值系數確定合適的電容編碼。

默認情況下，推薦的插值系數針對標稱帶寬設置。插值系數可在標稱帶寬的±2%范圍內調整，在可接受的插入損耗下實現合理的帶寬。也可以以插入損耗為代價，將帶寬縮窄至約標稱值的5% 。
