概述
ADMV8526是一款射頻帶通濾波器，具有數字可選的工作頻率。濾波器中心頻率(f CENTER )可使用包含正在申請專利的插值技術的8位值（256個狀態），在1.25 GHz至2.60 GHz范圍內進行調整。

典型3 dB帶寬為9%，可調性為±2%。插入損耗通常為4 dB，20 dB抑制與fCENTER相差16%，非常適合盡可能降低系統干擾。

這款可調諧濾波器可用作大型開關濾波器組和基于分立元件的可調諧濾波器的小型替代方案，并且可在先進的通信應用中提供動態可調解決方案。
數據表：*附件：ADMV8526 1.25 GHz至2.60 GHz數字可調帶通濾波器技術手冊.pdf

特性

• 數字可調諧、倍頻程、帶通調諧
• 3 dB帶寬：9% ± 2%
• 抑制（20 分貝）：距離fCENTER 16%
• 單芯片替代離散濾波器組
• 緊湊型10 mm × 10 mm × 1.99 mm LGA封裝

功能框圖

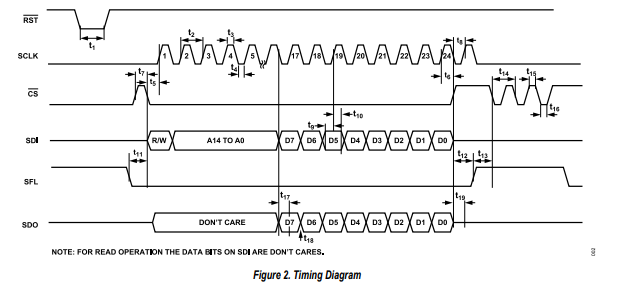

時序圖

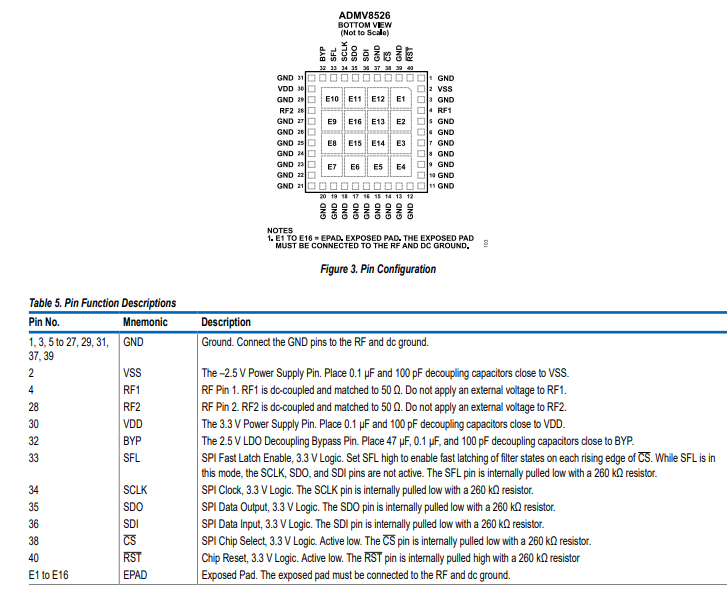

引腳配置描述

典型性能特征

應用信息

插值系數

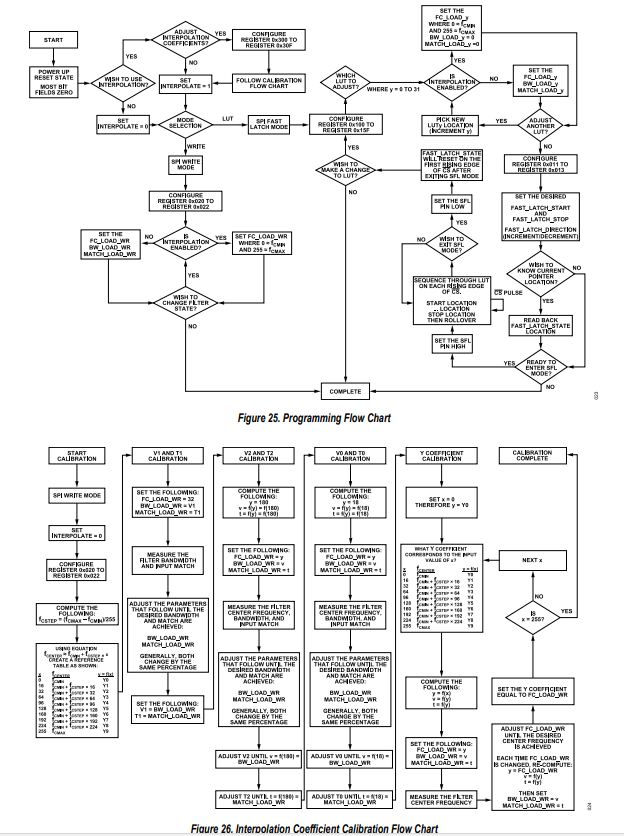

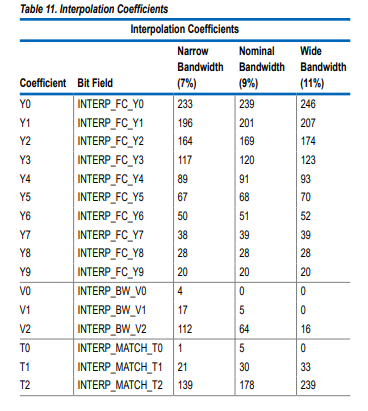

作為參考，用于器件特性表征的ADMV8526插值系數列于表11。這些插值系數為在系統中使用提供了一個良好的起點。根據系統要求以及工藝公差，可能需要對插值系數進行一些微小調整。對于大多數應用而言，器件工藝公差在特定材料允許的一組插值系數范圍內。如需執行插值系數校準，詳情請參見“插值系數校準”部分。

印刷電路板（PCB）設計指南

用于實現ADMV8526的PCB可使用標準質量的介電材料，如頂層金屬層與內部接地層之間的普通4層板，并非一定要使用Isola 370HR、Rogers 4003或Rogers 4350等材料。RF1和RF2引腳之間傳輸線的特性阻抗必須控制在50Ω，以確保ADMV8526的最佳射頻性能。將ADMV8526的接地引腳和暴露焊盤連接到接地層。使用足夠數量的過孔將PCB的頂層和底層接地層連接起來。
