概述
ADMV8440CHIPS是一款單芯片微波集成電路(MMIC)可調帶通濾波器，具有用戶可選的通帶頻率。施加一個0 V至15 V的中心頻率控制電壓(V FCTL )后，中心頻率(f CENTER )通常在19 GHz至38 GHz范圍內變化。此外，可用通帶工作頻率（fL3dB和f U3dB ）范圍為20 GHz至40 GHz。

fCENTER一半處的寬帶抑制通常為40 dB，非常適合改善系統級諧波性能。這款可調諧濾波器是開關濾波器組和腔體調諧濾波器的小型替代方案。由于采用單芯片設計，ADMV8440CHIPS內置非常少的顫噪器件并為先進通信應用提供動態可調節解決方案。
數據表：*附件：ADMV8440CHIPS 20GHz至40GHz、可調帶通濾波器技術手冊.pdf

應用

• 機場掃描儀
• 測試與測量設備
• 軍用雷達和電子戰系統
• 小型衛星地面站(VSAT)通信

特性

• 幅度建立時間：200 ns
• 寬帶抑制：≥40 dB
• 單芯片實現方案
• 符合RoHS標準的8焊盤、2.55 mm × 1.18 mm × 0.15 mm、芯片封裝

引腳配置描述

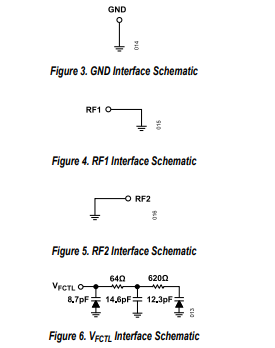

接口示意圖

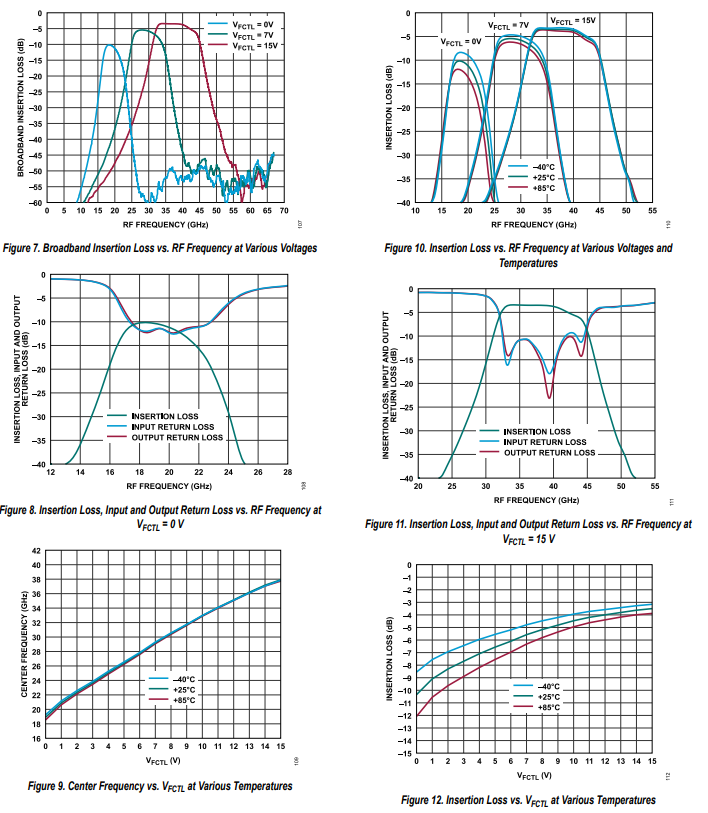

典型性能特征

應用信息

濾波器架構

ADMV840CHIPS的濾波器架構為對稱設計。因此，RF1和RF2焊盤可互換使用。無論將哪個焊盤用作輸入，哪個焊盤用作輸出，都能實現相同的通帶響應。

典型應用電路

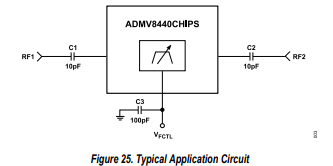

圖25展示了ADMV840CHIPS的典型應用電路。RF1和RF2焊盤與地直流耦合，且不能施加外部電壓。需在RF1和RF2焊盤處串聯10 pF電容（C1和C2），以防止濾波器與前置級或后置級發生相互作用。

在**V_{FCTL}**焊盤處，如圖所示使用100 pF的C3去耦電容。不過，C3電容的選擇取決于系統設計標準，如相位噪聲和調諧特性。也就是說，存在特定控制電壓下的基準噪聲特性，這可能會轉化為濾波器內的附加相位噪聲。基準噪聲意味著可以在犧牲電壓上升時間的前提下將控制電壓最小化，而電壓上升時間會影響濾波器的調諧速度。需仔細考慮控制電壓的建立時間和上升時間性能，以確保滿足系統性能指標。

輸入和輸出匹配電路

為實現良好的回波損耗，可在輸入和輸出端使用60 fF的并聯電容匹配電路。有兩種匹配電路可實現最佳性能，包括微帶線和地信號地（GSG），具體如下：

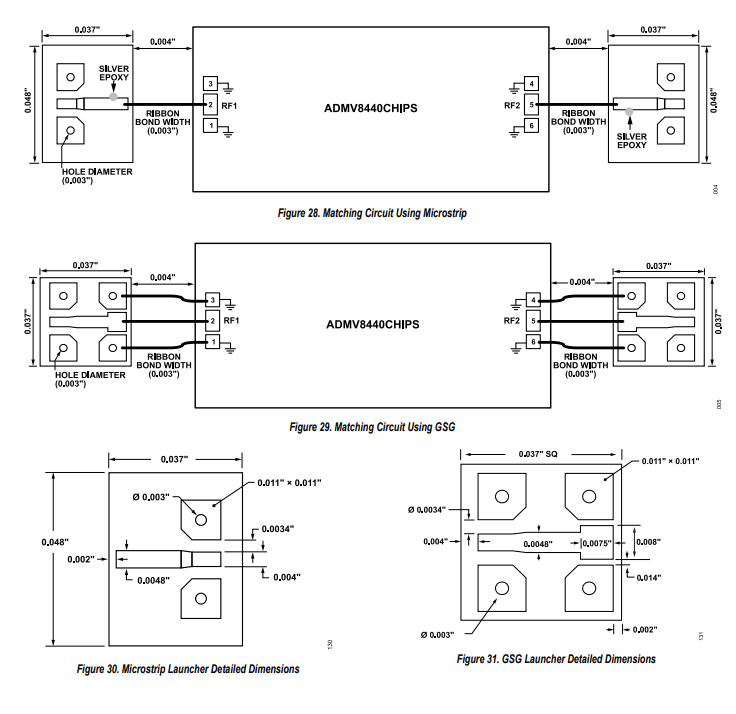

• 微帶線實現方式的匹配電路：在輸入和輸出射頻傳輸線上使用少量銀膠進行鍵合。圖28展示了微帶線實現方式的示例。
• GSG實現方式的匹配電路：可通過在輸入和輸出射頻傳輸線上結合使用鍵合線和金屬走線來實現。圖29展示了GSG實現方式的示例。
•

作為參考，圖30和圖31分別給出了微帶線轉接器和GSG轉接器的示例尺寸。在每種實現方式中選擇時，建議使用相似尺寸。

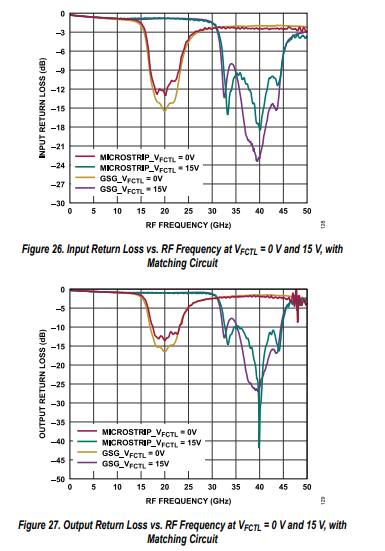

圖26和圖27分別展示了兩種實現方式預期的輸入和輸出回波損耗性能。
