概述
ADMV8432是一款單芯片微波集成電路(MMIC)可調帶通濾波器，具有用戶可選的通帶頻率。3 dB濾波器帶寬>17%的中心頻率(f CENTER )。此外，施加一個0 V至15 V的模擬調諧電壓后，fCENTER可在16.6 GHz至30.1 GHz范圍內變化。可用通帶轉折頻率(f CORNER )范圍為15.1 GHz至32 GHz。這款可調諧濾波器可用作大體積開關濾波器組和腔體調諧濾波器的小型替代方案。這款可調諧濾波器采用單芯片設計，具有出色的顫噪性能，可為高級通信應用提供動態可調的解決方案。
數據表：*附件：ADMV8432 15.1GHz至32GHz，可調帶通濾波器技術手冊.pdf

應用

• 測試與測量設備
• 軍用雷達和電子戰(EW)系統
• 甚小孔徑終端（VSAT）通信

特性

• 幅度建立時間：200 ns（典型值）
• 寬帶抑制：≥30 dB
• 單芯片實現方案
• 符合RoHS標準的40引腳、6 mm × 6 mm、LFCSP封裝

框圖

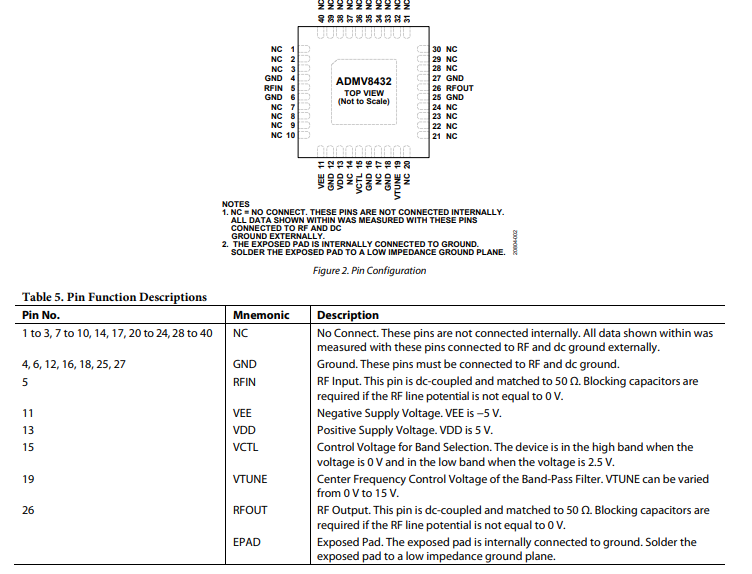

引腳配置描述

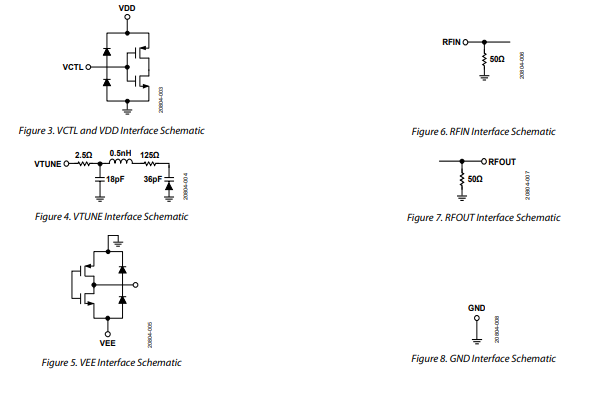

接口示意圖

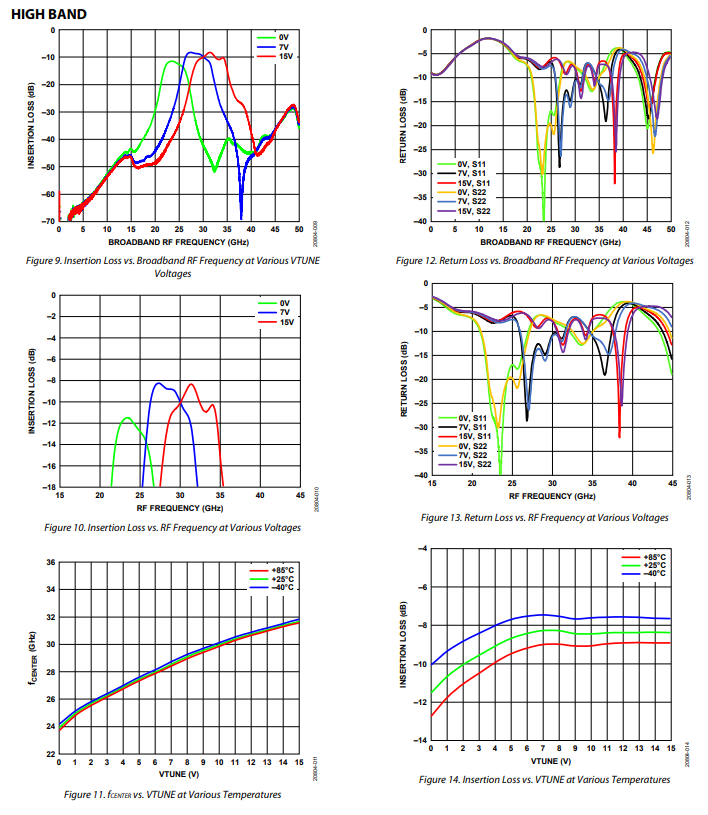

典型性能特征

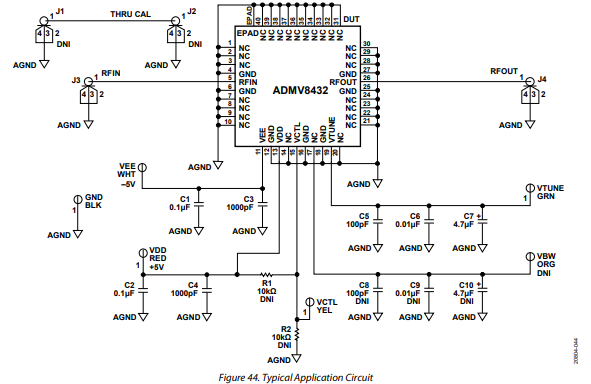

應用電路
