TPS62A01A 2.5V 至 5.5V 輸入、1A 輸出降壓轉換器,具有強制脈寬調制數據手冊

科技綠洲 ? 2025-06-07 16:16 ? 次閱讀

TPS62A0x 系列器件是同步降壓直流/直流轉換器,針對高效率和緊湊設計尺寸進行了優化。這些器件集成了能夠提供高達 2A 輸出電流的開關。在中到重負載下,這些器件以 2.4MHz 開關頻率的脈寬調制 (PWM) 模式運行。在輕負載時,這些器件會自動進入省電模式 (PSM),以在整個負載電流范圍內保持高效率。在停機模式下,電流消耗也是最小的。該器件系列的 TPS62A0xA 變體在整個負載電流范圍內以強制 PWM 運行。

TPS62A0x 器件通過外部電阻分壓器提供可調節的輸出電壓。內部軟啟動電路限制了啟動期間的浪涌電流。其他功能,如過流保護、熱關斷保護和電源正常(可選)都是內置的。這些器件采用 SOT563 和 SOT23-6 封裝。
*附件:tps62a01a.pdf

特性

  • 2.5V 至 5.5V 輸入電壓范圍
  • 0.6V 至 VIN 可調輸出電壓范圍
  • 180mΩ/120mΩ 低 RDSON 開關 (1A DRL)
  • 100mΩ/67mΩ 低 RDSON 開關(1A DDC、2A)
  • < 23μA 靜態電流
  • 1% 反饋精度(0°C 至 125°C)
  • 100% 模式作
  • 2.4MHz 開關頻率
  • 提供省電模式或 PWM 選項
  • 電源正常輸出引腳(可選)
  • 短路保護 (HICCUP)
  • 內部軟啟動
  • 有源輸出放電
  • 熱關斷保護
  • 與 TLV62585 引腳對引腳兼容 (DRL)

參數

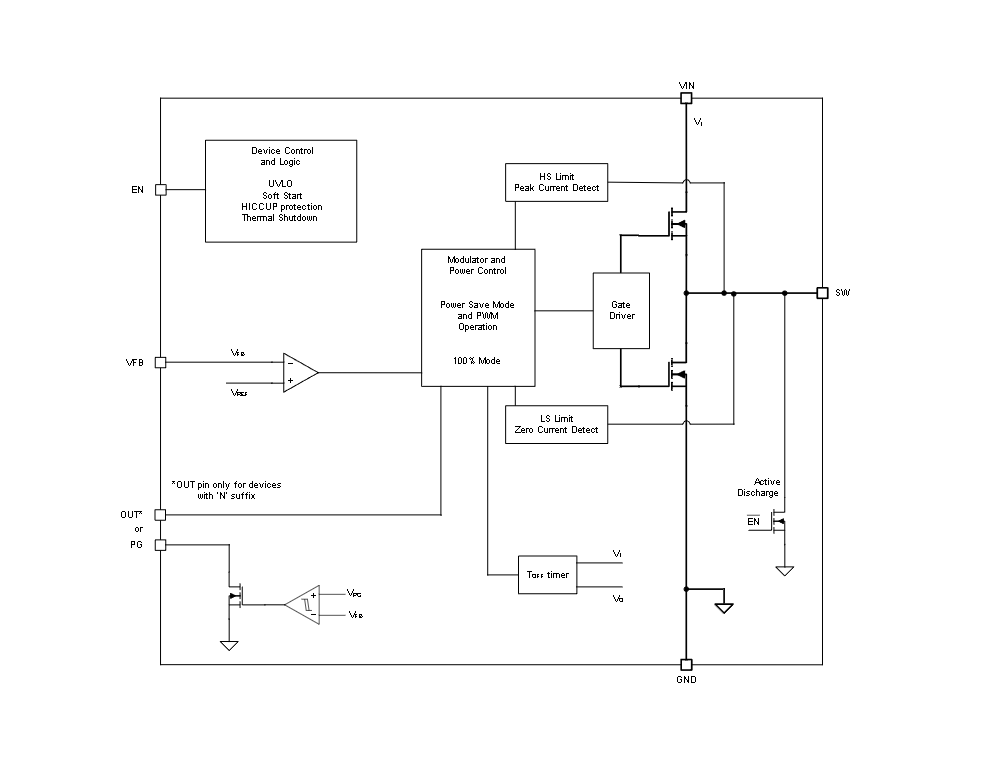

方框圖

1. 產品概述

TPS62A01A是一款高效率、同步降壓DC/DC轉換器,提供1A的輸出電流能力。該轉換器適用于廣泛的輸入電壓范圍(2.5V至5.5V),并可調輸出電壓范圍(0.6V至VIN)。TPS62A01A采用SOT-563和SOT-23封裝,適用于空間受限的應用場景。

2. 主要特性

2.1 高效率與低功耗

  • ?高效率?:在中等至重載條件下,以2.4MHz的開關頻率工作,提供高效率。
  • ?低功耗?:輕載時自動進入省電模式(PSM),以降低功耗。
  • ?低靜態電流?:非切換狀態下,靜態電流僅為23μA(典型值)。

2.2 輸入與輸出電壓

  • ?輸入電壓范圍?:2.5V至5.5V。
  • ?輸出電壓范圍?:0.6V至VIN,可調。

2.3 功能特性

  • ?高精度反饋?:1%的反饋電壓精度(0°C至125°C)。
  • ?軟啟動?:內部軟啟動電路限制啟動時的浪涌電流。
  • ?短路保護?:具有打嗝模式(HICCUP)短路保護。
  • ?熱關斷?:防止過熱損壞。
  • ?電源良好輸出?(可選):指示輸出電壓是否已達到目標值。

2.4 封裝與兼容性

  • ?封裝選項?:SOT-563和SOT-23。
  • ?引腳兼容性?:與TLV62585(DRL)和TLV62569(DDC)引腳兼容。

3. 應用領域

  • ?電視與機頂盒?
  • ?IP網絡攝像頭?
  • ?多功能打印機?
  • ?無線路由器?
  • ?固態硬盤?
  • ?電池供電應用?
  • ?通用點負載電源?

4. 關鍵參數

  • ?開關頻率?:2.4MHz。
  • ?輸出電壓精度?:1%(0°C至125°C)。
  • ?高側/低側MOSFET導通電阻?:100mΩ/67mΩ(2A版本)。
  • ?熱關斷閾值?:170°C。

5. 設計指南

  • ?輸出電壓設置?:通過外部電阻分壓器設置。
  • ?電感與電容選擇?:根據輸出電流和電壓選擇合適的電感和電容值,以確保穩定性和效率。
  • ?布局建議?:保持輸入和輸出電容、電感以及反饋電阻靠近IC,以最小化功率路徑的長度和寄生電感。

6. 保護功能

  • ?過流保護?:防止高電感電流和從電池或輸入軌汲取過多電流。
  • ?短路保護?:在短路條件下,通過打嗝模式保護輸出。
  • ?熱關斷?:在結溫超過閾值時停止切換,防止過熱損壞。
