TPS62A06 系列器件是同步、降壓、降壓、DC/DC 轉換器，針對高效率和緊湊的解決方案尺寸進行了優化。該器件集成了能夠提供高達 6 A 輸出電流的開關。在中到重負載下，該器件以 2.2MHz 的開關頻率在脈寬調制 （PWM） 模式下運行。輕負載時，該器件會自動進入省電模式 （PSM），以在整個負載電流范圍內保持高效率。該器件系列的 TPS62A06A 變體在整個負載電流范圍內以強制 PWM 運行。

TPS62A06 通過外部電阻分壓器提供可調節的輸出電壓。內部軟啟動電路限制了啟動期間的浪涌電流。其他功能，如過流保護、熱關斷保護和電源正常等，都是內置的。該器件采用 SOT563 封裝。
*附件：tps62a06.pdf

特性

• 2.5V 至 5.5V 輸入電壓范圍
• 0.6V 至 V IN 可調輸出電壓范圍
• 15mΩ/10mΩ 低 R DSON 開關 （6A）
• 25μA 靜態電流
• 1% 反饋精度（0°C 至 125°C）
• 100% 模式作
• 2.2MHz 開關頻率
• 提供省電模式或 FPWM 選項
• 電源正常輸出引腳
• 短路保護 （HICCUP）
• 內部軟啟動
• 輸出放電
• 熱關斷保護
• 采用 1.6mm × 1.6mm SOT563 封裝
• 與 TLV62585 引腳對引腳兼容

參數

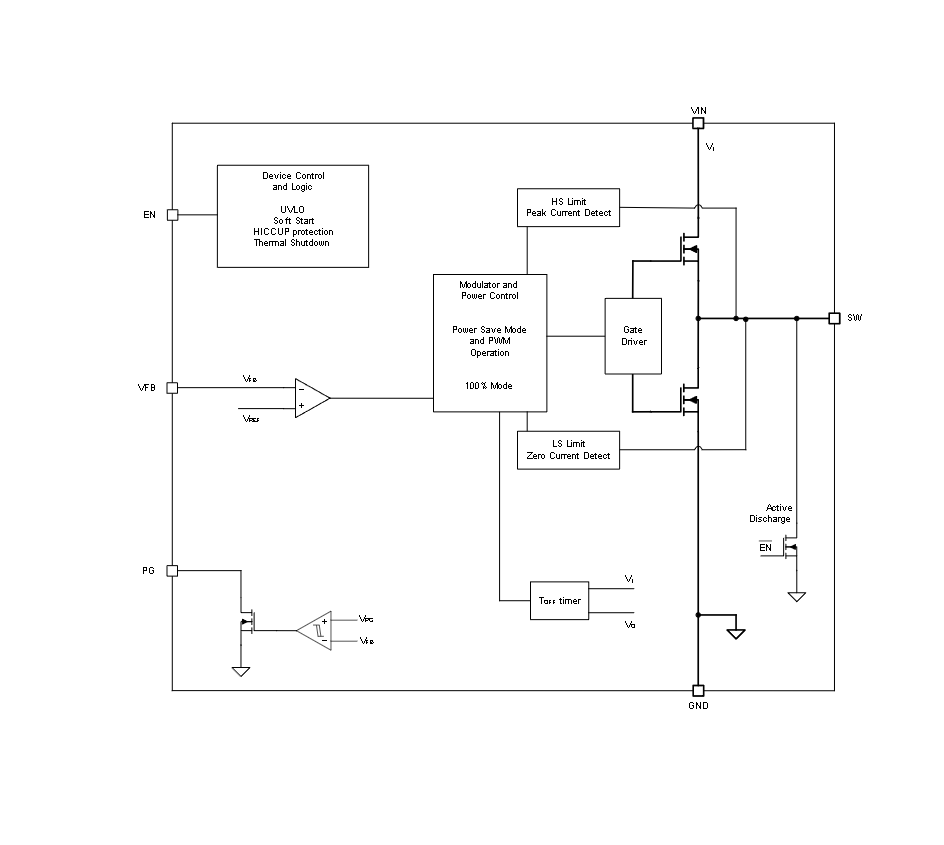

方框圖

1. 概述

TPS62A06x是一款高效率、同步降壓（Buck）DC/DC轉換器，提供高達6A的輸出電流，適用于多種應用場景，如多功能打印機、機頂盒、電視應用、IP網絡攝像頭、無線路由器、固態硬盤以及電池供電設備等。該轉換器集成低RDS(ON)開關，支持PWM和PSM（Power Save Mode）操作模式，并具有多種保護功能。

2. 主要特性

• ?輸入電壓范圍?：2.5V至5.5V
• ?輸出電壓范圍?：0.6V至VIN可調
• ?輸出電流?：高達6A
• ?開關頻率?：2.2MHz
• ? 低RDS(ON) ?：15mΩ/10mΩ（高/低側開關）
• ?靜態電流?：25μA
• ?反饋精度?：1%（0°C至125°C）
• ?保護功能?：短路保護（HICCUP）、過溫保護、軟啟動、輸出放電
• ?封裝?：1.6mm x 1.6mm SOT563包裝
• ?引腳兼容?：與TLV62585引腳兼容

3. 應用領域

• 多功能打印機
• 機頂盒
• 電視應用
• IP網絡攝像頭
• 無線路由器
• 固態硬盤
• 電池供電設備
• 通用點負載電源

4. 功能描述

• ?自適應關斷時間?：采用峰值電流控制方案，根據VIN/VOUT比率設置關斷時間，保持開關頻率相對穩定。
• ?電源節省模式?：輕載時自動進入PSM模式，提高效率。
• ?100%占空比低壓差操作?：在低壓差條件下提供穩定的輸出。
• ?軟啟動?：內置軟啟動電路，避免啟動時的浪涌電流。
• ?短路保護?：采用HICCUP保護機制，防止持續短路損壞。
• ?過熱保護?：超過結溫閾值時自動關閉輸出。

5. 設計指南

• ?輸出電壓設置?：通過外部電阻分壓器設置輸出電壓。
• ?輸出濾波設計?：選擇合適的電感和電容組合，以優化瞬態響應和輸出電壓紋波。
• ?布局建議?：將輸入和輸出電容、電感以及IC盡可能靠近放置，以減少寄生參數和噪聲干擾。
• ?熱設計?：考慮散熱設計，確保結溫在允許范圍內。

6. 封裝與訂購信息

TPS62A06x采用1.6mm x 1.6mm的SOT563封裝，具體封裝和訂購信息請參考文件末尾的機械、封裝和可訂購信息部分。
