TPS62A06 系列器件是同步、降壓、降壓、DC/DC 轉換器，針對高效率和緊湊的解決方案尺寸進行了優化。該器件集成了能夠提供高達 6 A 輸出電流的開關。在中到重負載下，該器件以 2.2MHz 的開關頻率在脈寬調制 （PWM） 模式下運行。輕負載時，該器件會自動進入省電模式 （PSM），以在整個負載電流范圍內保持高效率。該器件系列的 TPS62A06A 變體在整個負載電流范圍內以強制 PWM 運行。
*附件：tps62a06a.pdf

TPS62A06 通過外部電阻分壓器提供可調節的輸出電壓。內部軟啟動電路限制了啟動期間的浪涌電流。其他功能，如過流保護、熱關斷保護和電源正常等，都是內置的。該器件采用 SOT563 封裝。

特性

• 2.5V 至 5.5V 輸入電壓范圍
• 0.6V 至 V IN 可調輸出電壓范圍
• 15mΩ/10mΩ 低 R DSON 開關 （6A）
• 25μA 靜態電流
• 1% 反饋精度（0°C 至 125°C）
• 100% 模式作
• 2.2MHz 開關頻率
• 提供省電模式或 FPWM 選項
• 電源正常輸出引腳
• 短路保護 （HICCUP）
• 內部軟啟動
• 輸出放電
• 熱關斷保護
• 采用 1.6mm × 1.6mm SOT563 封裝
• 與 TLV62585 引腳對引腳兼容

參數

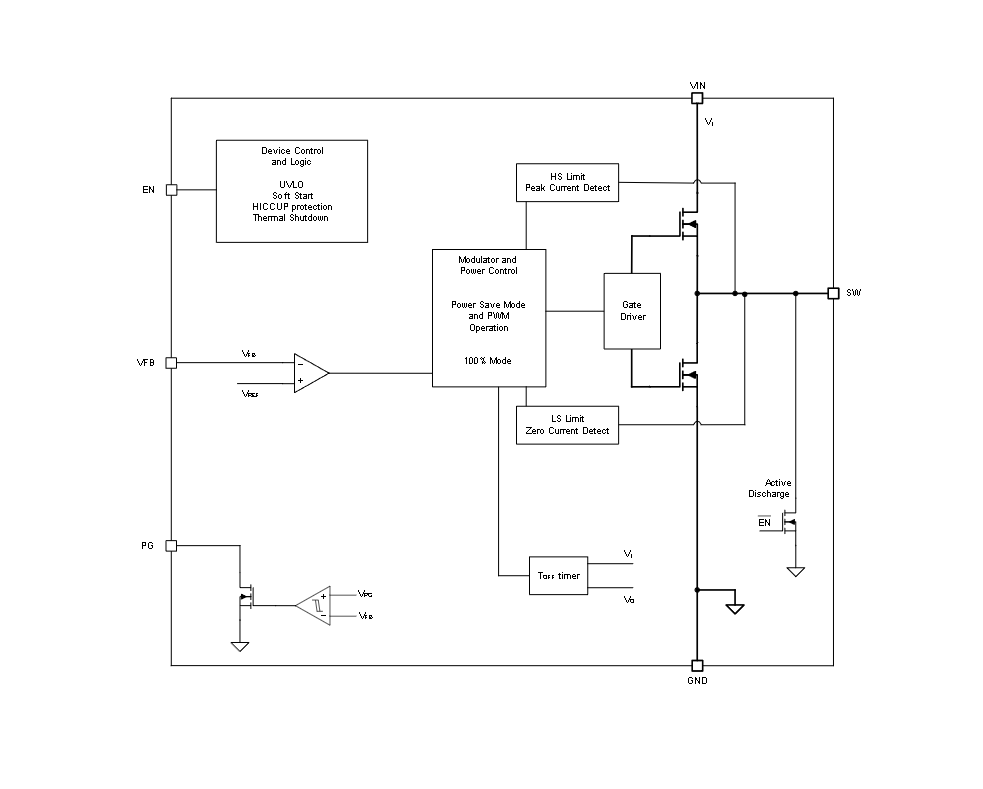

方框圖

1. 概述

TPS62A06A是一款6A高效同步降壓轉換器，適用于寬輸入電壓范圍（2.5V至5.5V），輸出電壓可調（0.6V至VIN）。該轉換器采用SOT563封裝，提供高效率和緊湊的解決方案，適用于多功能打印機、機頂盒、TV應用、IP網絡攝像頭、無線路由器、固態硬盤以及電池供電應用等。

2. 主要特性

• ?高效率?：采用同步整流技術，提高轉換效率。
• ?寬輸入電壓范圍?：支持2.5V至5.5V的輸入電壓，適用于多種電源環境。
• ?可調輸出電壓?：通過外部電阻分壓器實現0.6V至VIN的可調輸出電壓。
• ?低靜態電流?：25μA的靜態電流，有助于降低待機功耗。
• ?高精度反饋?：1%的反饋精度，確保輸出電壓穩定。
• ?多種工作模式?：支持100%占空比模式、強制PWM模式和省電模式，以適應不同負載條件。
• ?保護功能?：包括過流保護（HICCUP模式）、熱關斷保護和輸出放電功能，提高系統可靠性。
• ?小尺寸封裝?：采用1.6mm x 1.6mm的SOT563封裝，節省板上空間。

3. 應用領域

• 多功能打印機
• 機頂盒
• TV應用
• IP網絡攝像頭
• 無線路由器
• 固態硬盤
• 電池供電應用
• 通用點負載電源

4. 功能描述

• ?同步整流?：使用低RDS(ON)的內部MOSFET開關，提高轉換效率。
• ?多種工作模式?：
  • ?100%占空比模式?：適用于低輸入-輸出電壓差的應用場景。
  • ?強制PWM模式?：在整個負載范圍內保持恒定的開關頻率。
  • ?省電模式?：在輕載條件下自動進入，以降低功耗。
• ?軟啟動?：內置軟啟動電路，限制啟動時的浪涌電流。
• ?過流保護?：采用HICCUP模式進行過流保護，防止器件損壞。
• ?熱關斷保護?：當結溫超過設定閾值時，自動關斷轉換器以保護器件。

5. 設計指南

• ?輸出電壓設置?：通過外部電阻分壓器設置輸出電壓，需確保反饋網絡穩定且噪聲小。
• ?電感選擇?：根據應用需求選擇合適的電感值，以優化瞬態響應和效率。
• ?輸出電容選擇?：推薦使用低ESR的陶瓷電容，以減小輸出電壓紋波。
• ?布局建議?：將輸入和輸出電容、電感以及IC盡可能靠近放置，以減少寄生參數和噪聲干擾。同時，注意散熱設計，確保IC在工作時不超過最大結溫。

6. 封裝與訂購信息

TPS62A06A采用SOT563封裝，具體封裝和訂購信息請參考文件末尾的機械、封裝和可訂購信息部分。

7. 文檔與支持

• 提供詳細的數據手冊和應用指南，幫助用戶進行設計和開發。
• 可通過TI的E2E?支持論壇獲取技術支持和設計幫助。
• 支持使用TI的WEBENCH?工具進行電源設計。
