TPS62A04B 和 TPS62A04AB 是同步、降壓、降壓、DC/DC 轉換器，專為高效率和緊湊設計尺寸而設計。該器件使用集成開關來持續提供 4A 的輸出電流。該器件在脈寬調制 （PWM） 模式下工作，在中高負載下具有 2.2MHz 的開關頻率。在輕負載時，TPS62A04B器件型號會自動進入省電模式 （PSM），以在整個負載電流范圍內保持高效率。該器件系列 （TPS62A04AB） 的 A 變體始終保持 PWM 模式，與負載條件無關。該器件保持穩定的頻率和最低的紋波。
*附件：tps62a04ab.pdf

TPS62A04B 和 TPS62A04AB 使用外部電阻分壓器來設置輸出電壓。內部軟啟動電路限制了啟動期間的浪涌電流，電源良好信號指示正確的輸出電壓。過流保護與熱關斷相結合，可保護設備和應用。這些器件采用 SOT563 封裝。

特性

• 2.5V 至 5.5V 輸入電壓范圍
• 0.6V 至 VIN 可調輸出電壓范圍
• 15mΩ / 10mΩ 低 RDSON 開關
• 25μA 靜態電流
• 1% 反饋精度（0°C 至 125°C）
• 100% 模式作
• 2.2MHz 開關頻率
• 提供省電模式或 FPWM 選項
• 電源正常輸出引腳
• 短路保護 （HICCUP）
• 內部軟啟動
• 輸出放電
• 熱關斷保護
• 采用 1.6mm × 1.6mm SOT563 封裝
• 與 TLV62585 引腳對引腳兼容

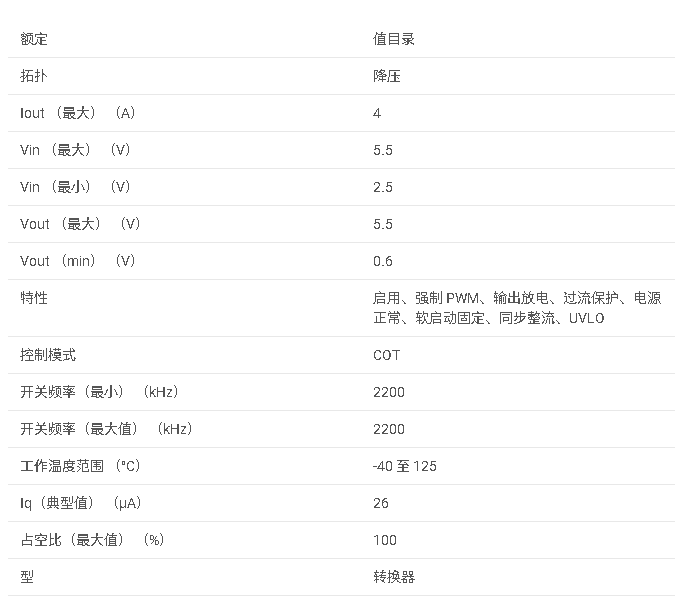

參數

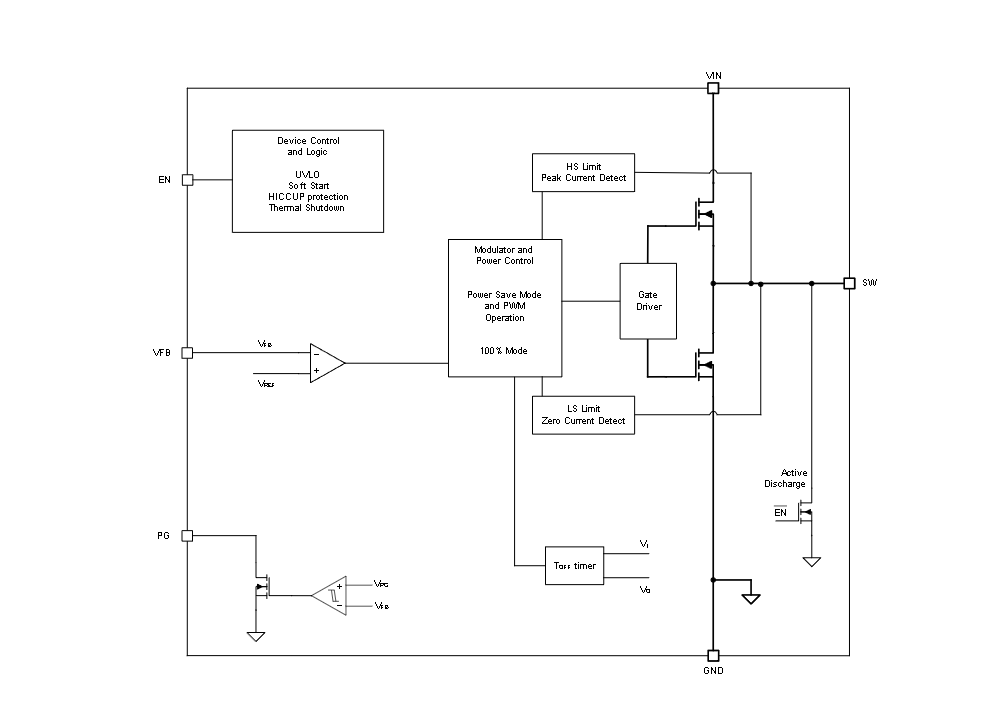

方框圖

1. 產品概述

TPS62A04AB 是一款高效率、同步降壓（Buck）DC/DC轉換器，專為高效率和緊湊設計而優化。該設備提供高達4A的連續輸出電流，適用于多種應用，包括多功能打印機、機頂盒、TV應用、IP網絡攝像頭、無線路由器、固態硬盤以及電池供電設備等。

2. 主要特性

• ?寬輸入電壓范圍?：2.5V至5.5V。
• ?可調輸出電壓范圍?：0.6V至V_IN。
• ?高效率?：采用同步整流技術，提高轉換效率。
• ?低靜態電流?：僅25μA，有助于延長電池壽命。
• ?高頻率操作?：固定2.2MHz開關頻率，減少外部元件尺寸。
• ?多種工作模式?：固定頻率PWM（TPS62A04AB）或PWM/PSM（TPS62A04B）自動切換。
• ?保護功能?：包括過流保護（HICCUP模式）、熱關斷和輸出放電功能。
• ?小封裝?：采用1.6mm × 1.6mm的SOT563封裝，節省空間。

3. 應用領域

• ?消費電子?：如多功能打印機、機頂盒、TV等。
• ?網絡通信?：如IP網絡攝像頭、無線路由器等。
• ?存儲設備?：如固態硬盤。
• ?電池供電設備?：如便攜式電子設備等。

4. 關鍵功能與特性

• ?輸出電壓調整?：通過外部電阻分壓器設置輸出電壓。
• ?軟啟動?：內部軟啟動電路限制啟動時的浪涌電流。
• ?功率好（PG）輸出?：指示輸出電壓是否達到目標值。
• ?短路保護?：采用HICCUP模式，防止持續短路損壞。
• ?熱關斷?：防止設備因過熱而損壞。
• ?輸出放電?：關斷時自動放電輸出電容，確保安全。

5. 設計指南

• ?輸出電壓設置?：使用公式計算外部電阻分壓器的值。
• ?輸出濾波器設計?：選擇合適的電感和輸出電容組合，以優化瞬態響應和穩定性。
• ?布局考慮?：推薦將輸入和輸出電容以及電感靠近IC放置，以減少寄生電感和電阻。
• ?電容選擇?：推薦使用低ESR的陶瓷電容以提高性能。

6. 文檔與支持

• ?數據手冊?：提供詳細的電氣特性、應用信息和設計指南。
• ?應用筆記?：包含典型應用電路和布局建議。
• ?技術支持?：TI提供E2E支持論壇和文檔更新通知服務。

7. 訂購與可用性

• ?部件號?：如TPS62A04ABDRLR，表示該部件為生產狀態，封裝為SOT563。
• ?樣品與購買?：用戶可通過TI官網申請樣品或購買該產品。

TPS62A04AB以其高效率、小封裝和多種保護功能，成為便攜式電子設備和消費類應用的理想電源管理解決方案。
