TPS62A0x 系列器件是同步降壓直流/直流轉換器，針對高效率和緊湊設計尺寸進行了優化。這些器件集成了能夠提供高達 2A 輸出電流的開關。在中到重負載下，這些器件以 2.4MHz 開關頻率的脈寬調制 （PWM） 模式運行。在輕負載時，這些器件會自動進入省電模式 （PSM），以在整個負載電流范圍內保持高效率。在停機模式下，電流消耗也是最小的。該器件系列的 TPS62A0xA 變體在整個負載電流范圍內以強制 PWM 運行。

TPS62A0x 器件通過外部電阻分壓器提供可調節的輸出電壓。內部軟啟動電路限制了啟動期間的浪涌電流。其他功能，如過流保護、熱關斷保護和電源正常（可選）都是內置的。這些器件采用 SOT563 和 SOT23-6 封裝。
*附件：tps62a01.pdf

特性

• 2.5V 至 5.5V 輸入電壓范圍
• 0.6V 至 VIN 可調輸出電壓范圍
• 180mΩ/120mΩ 低 RDSON 開關 （1A DRL）
• 100mΩ/67mΩ 低 RDSON 開關（1A DDC、2A）
• < 23μA 靜態電流
• 1% 反饋精度（0°C 至 125°C）
• 100% 模式作
• 2.4MHz 開關頻率
• 提供省電模式或 PWM 選項
• 電源正常輸出引腳（可選）
• 短路保護 （HICCUP）
• 內部軟啟動
• 有源輸出放電
• 熱關斷保護
• 與 TLV62585 引腳對引腳兼容 （DRL）
• 與 TLV62569 （DDC） 引腳對引腳兼容

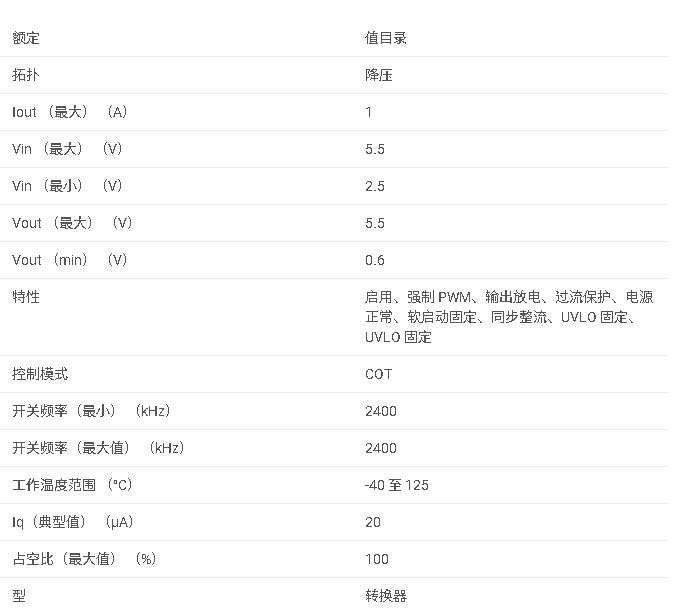

參數

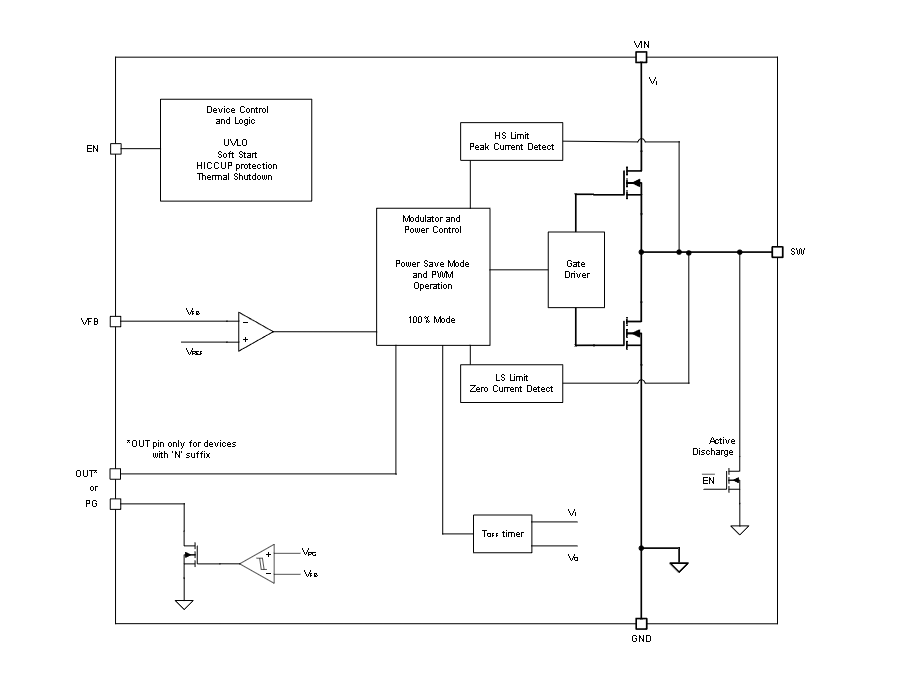

方框圖

概述

TPS62A0x系列是一款高效率、同步降壓DC/DC轉換器，提供1A和2A的輸出電流選項，適用于多種應用場景，包括電視、IP網絡攝像頭、無線路由器、固態驅動器等。該系列器件具有寬輸入電壓范圍、低靜態電流、高精度反饋、短路保護等特性。

主要特性

• ?輸入電壓范圍?：2.5V至5.5V。
• ?輸出電壓范圍?：0.6V至VIN可調。
• ?輸出電流?：1A（TPS62A01/TPS62A01A）和2A（TPS62A02/TPS62A02A/TPS62A02N/TPS62A02NA）。
• ?低RDS(ON)開關?：180mΩ/120mΩ（1A DRL），100mΩ/67mΩ（1A DDC/2A）。
• ?低靜態電流?：<23μA。
• ?高精度反饋?：1%反饋精度（0°C至125°C）。
• ?工作模式?：PWM模式（2.4MHz）和功率保存模式（PSM）。
• ?保護功能?：短路保護（HICCUP）、熱關斷保護、內部軟啟動。

應用領域

• ?電視與機頂盒?
• ?IP網絡攝像頭與多功能打印機?
• ?無線路由器與固態驅動器?
• ?電池供電應用?
• ?通用點負載供電?

封裝信息

• ?TPS62A01/TPS62A01A?：SOT-563封裝（6引腳），尺寸1.60mm×1.60mm。
• ?TPS62A02/TPS62A02A/TPS62A02N/TPS62A02NA?：提供SOT-563和SOT-23-6兩種封裝選項，尺寸分別為1.60mm×1.60mm和2.90mm×2.80mm。

功能描述

• ?功率保存模式?：在輕載時自動進入PSM模式，提高整體效率。
• ?100%占空比低壓差操作?：支持低輸入輸出電壓差操作。
• ?軟啟動?：內部軟啟動電路限制啟動時的浪涌電流。
• ?HICCUP短路保護?：在短路條件下自動重啟，防止持續短路損壞。
• ?熱關斷?：當結溫超過設定閾值時，自動關斷以保護器件。

典型應用電路

文檔中提供了多個典型應用電路，包括TPS62A01和TPS62A02N的1.8V/1A和1.8V/2A輸出電路。這些電路展示了如何使用外部電感、電容和電阻來構建完整的降壓轉換器。

布局指南

• ?輸入/輸出電容?：應盡可能靠近IC放置，以減少寄生電感和電阻。
• ?電感?：也應靠近IC放置，以減少環路面積和輻射發射。
• ?反饋引腳?：反饋引腳跡線應遠離噪聲源，以保持反饋信號的準確性。

支持資源

• 提供WEBENCH? Power Designer工具，用于快速設計和優化電源電路。
• TI E2E?支持論壇提供設計幫助和快速驗證答案。

注意事項

• 在設計電路時，應確保滿足TPS62A0x系列的推薦工作條件和熱設計要求。
• 選擇合適的外部組件以確保系統的穩定性和效率。
