TPS62A01x-Q1 系列器件是同步降壓直流/直流轉換器，針對高效率和緊湊設計尺寸進行了優化。這些器件集成了能夠提供高達 1 A 輸出電流的開關。在中到重負載下，這些器件以 2.4MHz 開關頻率的脈寬調制 （PWM） 模式運行。在輕負載時，這些器件會自動進入省電模式 （PSM），以在整個負載電流范圍內保持高效率。在停機模式下，電流消耗也是最小的。該器件系列的 TPS62A01A-Q1 版本在整個負載電流范圍內以強制 PWM 運行。

TPS62A01x-Q1 器件通過外部電阻分壓器提供可調節的輸出電壓。內部軟啟動電路限制了啟動期間的浪涌電流。其他功能，如過流保護、熱關斷保護和電源正常等，都是內置的。這些器件采用 SOT-563 封裝。
*附件：tps62a01-q1.pdf

特性

• 2.5V 至 5.5V 輸入電壓范圍
• 符合 AEC-Q100 標準，適用于汽車應用
  • 器件溫度等級 1：–40°C 至 +125°C T A
• 0.6V 至 V IN 可調輸出電壓范圍
• 100mΩ 和 67mΩ 低 R DSON 開關
• < 25μA 靜態電流
• 1.5% 反饋精度（-40°C 至 150°C）
• 100% 模式作
• 2.4MHz 開關頻率
• 提供省電模式或 PWM 選項
• 電源正常輸出引腳
• 短路保護 （HICCUP）
• 內部軟啟動
• 有源輸出放電
• 熱關斷保護
• 采用 1.60mm × 1.60mm SOT563 封裝

參數

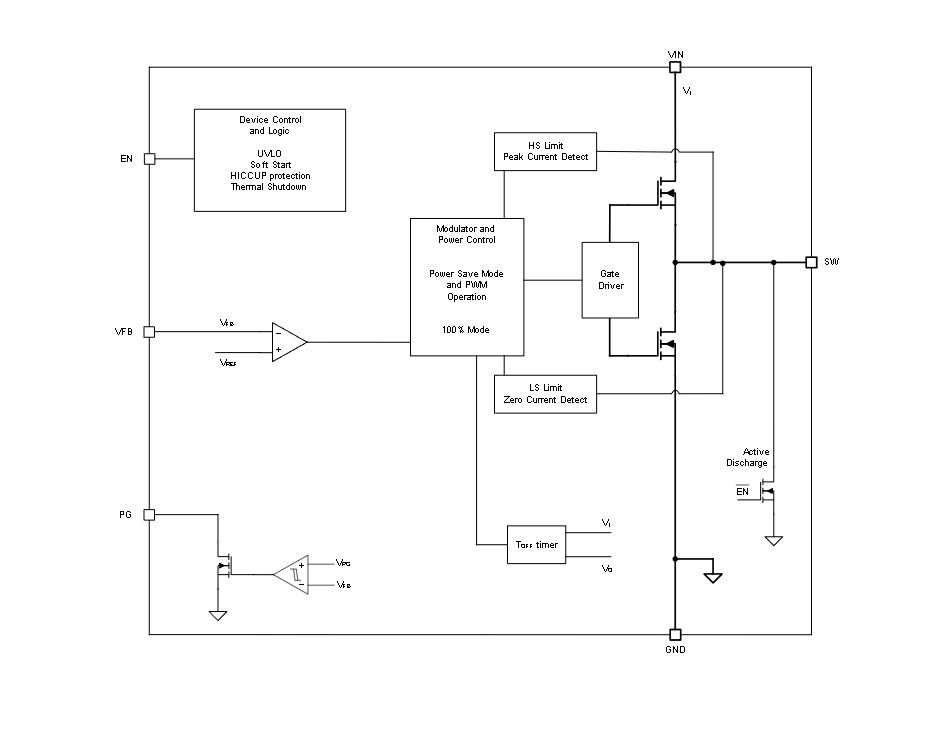

方框圖

1. 產品概述

TPS62A01x-Q1是一款專為汽車應用設計的同步降壓DC-DC轉換器，提供高達1A的輸出電流。該轉換器符合AEC-Q100標準，適用于-40°C至+125°C的工作溫度范圍，適用于汽車前攝像頭、環視系統ECU和汽車集群顯示器等應用。

2. 主要特性

• ?寬輸入電壓范圍?：2.5V至5.5V。
• ?可調輸出電壓?：0.6V至VIN。
• ?高效率?：采用PWM和PSM（功率保存模式）工作模式，提高輕載和重載下的效率。
• ?低靜態電流?：小于25μA，降低待機功耗。
• ?高開關頻率?：2.4MHz，支持小型化電感器和電容器。
• ?保護功能?：包括短路保護（HICCUP）、熱關斷保護和軟啟動功能。
• ?小封裝?：采用1.60mm × 1.60mm的SOT563封裝。

3. 功能描述

• ?PWM和PSM模式?：在中等至重載下采用PWM模式，輕載時自動進入PSM模式以提高效率。
• ?軟啟動?：內部軟啟動電路限制啟動時的浪涌電流，避免對電源和負載造成沖擊。
• ?短路保護?：采用HICCUP保護機制，在發生短路時自動重啟，防止持續短路損壞轉換器。
• ?熱關斷?：當結溫超過設定閾值時，自動關斷輸出，防止過熱損壞。
• ?電源良好輸出?：提供電源良好指示，方便系統監控和管理。

4. 應用領域

• ?汽車前攝像頭?
• ?環視系統ECU?
• ?汽車集群顯示器?

5. 典型應用電路

文檔提供了TPS62A01x-Q1的典型應用電路圖，包括輸入濾波電容、輸出濾波電容、電感、反饋電阻和使能電阻等關鍵元件的配置。

6. 設計指導

• ?輸出電壓設置?：通過外部電阻分壓器設置所需的輸出電壓。
• ?元件選擇?：推薦使用低ESR的陶瓷電容器作為輸入和輸出電容，以提高穩定性和效率。
• ?布局建議?：關鍵元件應盡量靠近IC放置，以減少寄生電感和電阻，提高性能。
• ?熱設計?：考慮散熱路徑和散熱面積，確保轉換器在高溫環境下仍能正常工作。

7. 設備支持

• ?文檔更新通知?：用戶可注冊接收文檔更新通知，以獲取最新的產品信息和技術支持。
• ?設計工具?：提供WEBENCH Power Designer等設計工具，幫助用戶快速完成電源設計。
• ?社區支持?：TI E2E支持論壇提供豐富的設計資源和技術支持，幫助用戶解決設計難題。

8. 封裝和訂購信息

• ?封裝類型?：1.60mm × 1.60mm的SOT563封裝。
• ?訂購信息?：提供了詳細的訂購代碼和封裝標記信息，方便用戶進行采購。

通過以上總結，用戶可以全面了解TPS62A01-Q1的主要特性、功能、應用領域以及設計要點。
