TPS62A0x 系列器件是同步降壓直流/直流轉換器，針對高效率和緊湊設計尺寸進行了優化。這些器件集成了能夠提供高達 2A 輸出電流的開關。在中到重負載下，這些器件以 2.4MHz 開關頻率的脈寬調制 （PWM） 模式運行。在輕負載時，這些器件會自動進入省電模式 （PSM），以在整個負載電流范圍內保持高效率。在停機模式下，電流消耗也是最小的。該器件系列的 TPS62A0xA 變體在整個負載電流范圍內以強制 PWM 運行。

TPS62A0x 器件通過外部電阻分壓器提供可調節的輸出電壓。內部軟啟動電路限制了啟動期間的浪涌電流。其他功能，如過流保護、熱關斷保護和電源正常（可選）都是內置的。這些器件采用 SOT563 和 SOT23-6 封裝。
*附件：tps62a02a.pdf

特性

• 2.5V 至 5.5V 輸入電壓范圍
• 0.6V 至 VIN 可調輸出電壓范圍
• 180mΩ/120mΩ 低 RDSON 開關 （1A DRL）
• 100mΩ/67mΩ 低 RDSON 開關（1A DDC、2A）
• < 23μA 靜態電流
• 1% 反饋精度（0°C 至 125°C）
• 100% 模式作
• 2.4MHz 開關頻率
• 提供省電模式或 PWM 選項
• 電源正常輸出引腳（可選）
• 短路保護 （HICCUP）
• 內部軟啟動
• 有源輸出放電
• 熱關斷保護
• 與 TLV62585 引腳對引腳兼容 （DRL）
• 與 TLV62569 （DDC） 引腳對引腳兼容

參數

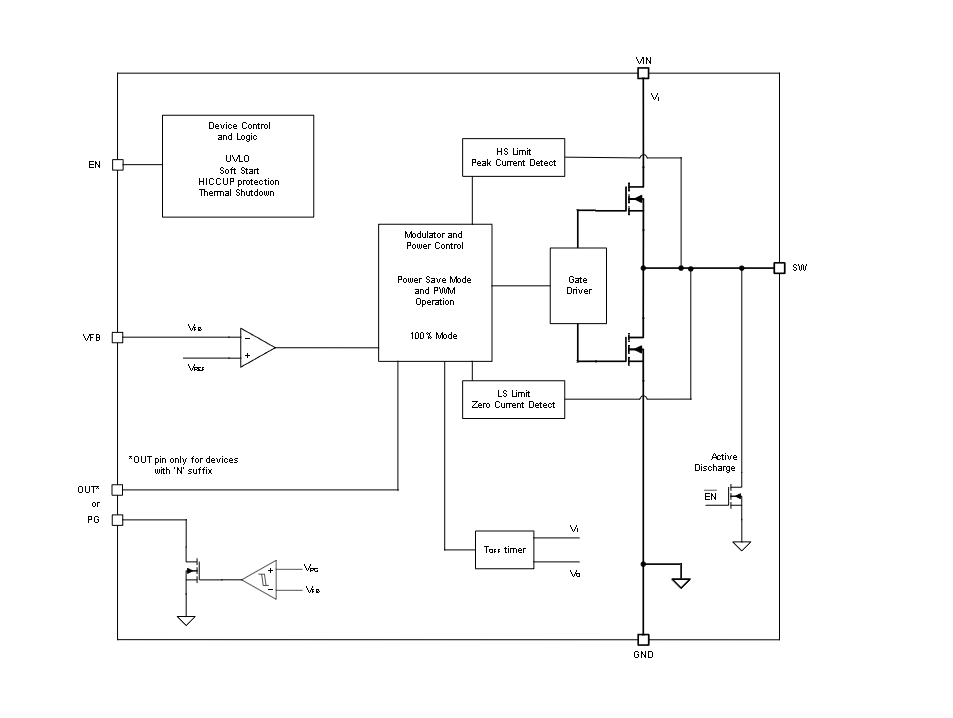

方框圖

1. 產品概述

TPS62A02A是一款高效率、同步降壓DC/DC轉換器，提供高達2A的輸出電流。該轉換器專為緊湊設計和高效率而優化，適用于多種應用，包括電視、IP網絡攝像頭、無線路由器、固態硬盤以及電池供電設備等。

2. 主要特性

2.1 寬輸入電壓范圍

• 輸入電壓范圍：2.5V至5.5V，適應多種電源環境。

2.2 高效率與低功耗

• 在中等至重載時，以2.4MHz的開關頻率工作，提供高效率。
• 輕載時自動進入功率節省模式（PSM），保持高效率。
• 靜態電流低于23μA，降低待機功耗。

2.3 可調節輸出電壓

• 輸出電壓范圍：0.6V至VIN，通過外部電阻分壓器調節。

2.4 保護功能

• 過流保護（HICCUP）：通過打嗝模式保護轉換器免受短路或過載損壞。
• 欠壓鎖定（UVLO）：防止在低輸入電壓下誤操作。
• 熱關斷保護：防止因過熱而損壞。

2.5 其他特性

• 提供可選的電源良好（PG）輸出引腳，用于指示輸出電壓狀態。
• 內部軟啟動功能，限制啟動時的浪涌電流。
• 活性輸出放電功能，關斷時快速放電輸出電容。

3. 應用領域

• 電視和機頂盒
• IP網絡攝像頭和多功能打印機
• 無線路由器和固態硬盤
• 電池供電設備
• 通用點負載電源

4. 功能描述

4.1 工作模式

• ?PWM模式?：在中等至重載時工作，提供穩定的輸出電壓和電流。
• ?PSM模式?：在輕載時自動進入，降低開關頻率和功耗。
• ?FPWM模式?（僅限TPS62A0xA系列）：在全負載范圍內強制PWM模式工作。

4.2 控制與保護

• ?內部軟啟動?：限制啟動時的浪涌電流，保護輸入電源和負載。
• ?過流保護?：通過打嗝模式限制輸出電流，防止損壞。
• ?熱關斷?：當結溫超過閾值時，自動關斷轉換器以保護芯片。

4.3 可配置性

• 通過外部電阻分壓器調節輸出電壓。
• 可選的PG輸出引腳，用于系統監測。
• 提供SOT-563和SOT-23兩種封裝選項，滿足不同應用需求。

5. 典型應用電路

文檔中提供了TPS62A02A的典型應用電路圖，包括輸入電容、輸出電容、電感以及反饋電阻的選擇指南。此外，還提供了詳細的PCB布局建議，以確保最佳性能和穩定性。

6. 性能曲線

文檔中包含了多種性能曲線，如效率曲線、負載調節曲線和輸出電壓紋波曲線等，幫助用戶了解轉換器在不同工作條件下的性能表現。

7. 文檔與支持

Texas Instruments提供了詳細的數據手冊、應用筆記和支持資源，幫助用戶成功設計和實現基于TPS62A02A的電源解決方案。用戶可以通過TI的E2E?支持論壇獲取快速、經驗證的設計幫助。
