TPS62A0x 系列器件是同步降壓直流/直流轉換器，針對高效率和緊湊設計尺寸進行了優化。這些器件集成了能夠提供高達 2A 輸出電流的開關。在中到重負載下，這些器件以 2.4MHz 開關頻率的脈寬調制 （PWM） 模式運行。在輕負載時，這些器件會自動進入省電模式 （PSM），以在整個負載電流范圍內保持高效率。在停機模式下，電流消耗也是最小的。該器件系列的 TPS62A0xA 變體在整個負載電流范圍內以強制 PWM 運行。

TPS62A0x 器件通過外部電阻分壓器提供可調節的輸出電壓。內部軟啟動電路限制了啟動期間的浪涌電流。其他功能，如過流保護、熱關斷保護和電源正常（可選）都是內置的。這些器件采用 SOT563 和 SOT23-6 封裝。
*附件：tps62a02.pdf

特性

• 2.5V 至 5.5V 輸入電壓范圍
• 0.6V 至 VIN 可調輸出電壓范圍
• 180mΩ/120mΩ 低 RDSON 開關 （1A DRL）
• 100mΩ/67mΩ 低 RDSON 開關（1A DDC、2A）
• < 23μA 靜態電流
• 1% 反饋精度（0°C 至 125°C）
• 100% 模式作
• 2.4MHz 開關頻率
• 提供省電模式或 PWM 選項
• 電源正常輸出引腳（可選）
• 短路保護 （HICCUP）
• 內部軟啟動
• 有源輸出放電
• 熱關斷保護
• 與 TLV62585 引腳對引腳兼容 （DRL）
• 與 TLV62569 （DDC） 引腳對引腳兼容

參數

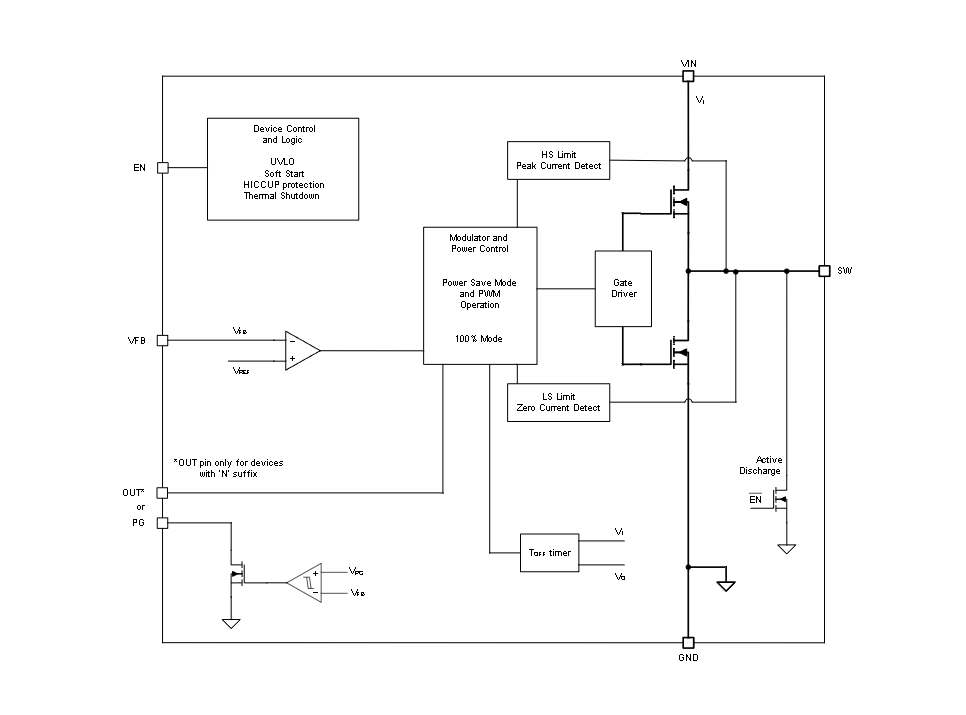

方框圖

1. 產品概述

TPS62A0x系列是一款高效率、同步降壓（Buck）DC/DC轉換器，提供1A和2A兩種輸出電流版本，適用于2.5V至5.5V的輸入電壓范圍。該系列轉換器集成了低RDS(ON)的MOSFET開關，支持PWM（脈沖寬度調制）和PSM（功率節省模式）兩種工作模式，并具有高精度反饋電壓、短路保護、熱關斷保護等功能。

2. 主要特性

2.1 高效率與低功耗

• ?PWM模式?：在中等至重載下，以2.4MHz的固定開關頻率工作，實現高效率。
• ?PSM模式?：在輕載下自動進入功率節省模式，降低開關頻率，減少電流消耗，保持高效率。
• ?低靜態電流?：典型值為23μA，有助于延長電池供電設備的續航時間。

2.2 寬輸入電壓范圍

• 輸入電壓范圍：2.5V至5.5V，適用于多種電源應用場景。

2.3 高精度與穩定性

• ?反饋電壓精度?：1%（0°C至125°C），確保輸出電壓穩定可靠。
• ?內部軟啟動?：限制啟動時的浪涌電流，保護電源和負載。
• ?熱關斷保護?：防止過熱損壞，提高系統可靠性。

2.4 小型封裝與易用性

• 提供SOT563和SOT23-6兩種小型封裝，適合空間受限的應用。
• 僅需少量外部元件即可實現完整的電源轉換功能，簡化設計流程。
• 部分型號提供Power-Good輸出引腳，用于指示輸出電壓是否達到目標值。

3. 應用領域

• 機頂盒、電視應用
• IP網絡攝像頭、多功能打印機
• 無線路由器、固態硬盤
• 電池供電應用
• 通用點負載供電

4. 典型應用電路

文檔中提供了TPS62A01、TPS62A02等型號的典型應用電路圖，展示了如何通過外部電阻分壓器設置輸出電壓，并給出了關鍵元件的選擇指南。

5. 性能曲線

文檔中包含了效率曲線、負載瞬態響應曲線等性能曲線，展示了TPS62A0x系列在不同工作條件下的性能表現。例如，在5V輸入電壓下，TPS62A02在輸出電流為1A時的效率可達90%以上。

6. 設計指南

• ?輸出電壓設置?：通過外部電阻分壓器調整反饋電壓，從而設置所需的輸出電壓。
• ?電感選擇?：根據輸出電流和期望的紋波電壓選擇合適的電感值。
• ?輸出電容選擇?：選擇低ESR的陶瓷電容以減小輸出電壓紋波，并根據應用需求確定電容值。
• ?布局建議?：強調輸入和輸出電容、電感應盡可能靠近IC放置，以減少功率損耗和EMI干擾。

7. 文檔與支持

Texas Instruments提供了詳細的數據手冊、應用筆記和支持資源。用戶可以使用TI提供的WEBENCH? Power Designer工具進行自定義設計，并獲取實時定價和元件可用性信息。此外，TI的E2E?支持論壇也是獲取設計幫助和解答疑問的重要途徑。
