LM706x0 是低 IQ、寬 VIN 同步降壓轉換器系列，專為 4.5V 至 65V 的輸入電壓范圍而設計，可在 3.3V、5V、12V 的固定輸出電壓或可調輸出下提供高達 10A 的輸出電流。

LM706x0 采用峰值電流模式控制架構，可實現輕松的環路補償、快速瞬態響應以及出色的負載和線路調節。一對 LM706x0 轉換器可以設置為交錯模式（并聯輸出），具有精確的均流功能，適用于需要高達 20A 輸出電流的應用。

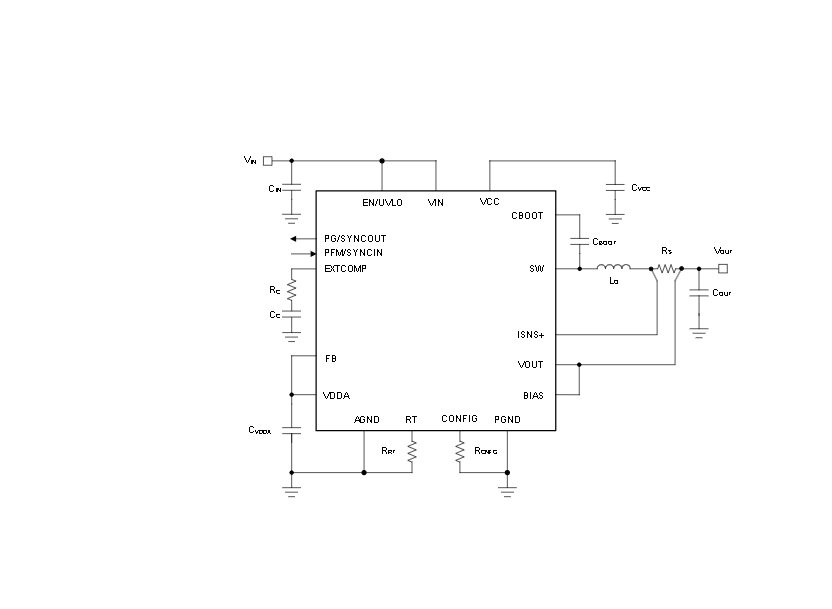

*附件：lm706a0.pdf

LM706x0 具有獨特的雙隨機擴頻 （DRSS） 功能，該功能結合了低頻三角和高頻逐周期隨機調制，可改善寬頻帶范圍內的 EMI 性能。

LM706x0 的其他功能包括：用戶可選擇的二極管仿真，可在輕負載條件下降低電流消耗，開漏電源正常標志，用于故障報告和輸出監控，精密使能輸入，單調啟動至預偏置負載，集成 VCC 偏置電源穩壓器，內部 2.8ms 軟啟動時間，以及具有自動恢復功能的熱關斷保護。

LM706x0 轉換器采用 6mm × 6mm 熱優化型 29 引腳 QFN 封裝。三個芯片貼裝焊盤（VIN、SW 和 PGND）提高了熱性能和板級可靠性 （BLR）。

特性

• 同步 DC/DC 轉換器，具有多功能降壓控制器和堅固的功率 MOSFET
  • 寬輸入電壓范圍：4.5V 至 65V
  • 停機模式電流：2.3μA
  • 空載 IQ 調節 24V 至 5V：10.4μA
  • 1% 精度、固定 3.3V、5V、12V 或 0.8V 至 36V 可調輸出
  • 雙相作，可實現高達 16A 的輸出電流
• 專為滿足低 EMI 要求而設計
  • 有助于符合 CISPR 11 B 類標準
  • 引腳可選的 ±8% 雙隨機擴頻可降低峰值發射
  • 開關頻率：200kHz 至 2.2MHz
  • 引腳可配置的 AUTO 或 FPWM作
• 固有的保護功能，實現穩健的設計
  • 內部打嗝模式過流保護
  • 使能、電源正常和熱關斷
  • 內部或外部回路補償
• 6mm × 6mm 熱優化、符合 RoHS 標準、QFN-29 封裝，無鉛電鍍

參數

方框圖

1. 產品概述

LM706A0是一款高效率的同步降壓DC/DC轉換器，專為高功率密度應用設計。它提供了寬輸入電壓范圍（4.5V至65V）和高輸出電流（最高可達10A），并支持固定輸出電壓（3.3V、5V、12V）或可調輸出電壓（0.8V至36V）。

2. 主要特性

• ?寬輸入電壓范圍?：4.5V至65V，適用于多種電源環境。
• ?高輸出電流?：支持最高10A的輸出電流，滿足高功率需求。
• ?高效率?：采用同步整流技術，提高轉換效率。
• ?多功能保護?：包括過流保護、熱關斷和電源良好（PGOOD）指示等。
• ?低EMI設計?：支持雙隨機擴頻（DRSS）功能，減少電磁干擾。
• ?靈活配置?：支持多種工作模式（如PFM、FPWM）和輸出電壓配置。
• ?小型封裝?：采用6mm x 6mm的QFN-29封裝，節省空間。

3. 應用領域

• ?工業應用?：如電機驅動、工廠自動化、電動車輛等。
• ?通信領域?：如WLAN、AAS和RRU等通信設備。

4. 關鍵參數

• ?輸入電壓范圍?：4.5V至65V。
• ?輸出電壓范圍?：固定3.3V、5V、12V或可調0.8V至36V。
• ?輸出電流?：最高可達10A（LM706A0），6A（LM70660）。
• ?開關頻率?：200kHz至2.2MHz，可調。
• ?靜態電流?：在關機模式下低至2.3μA。

5. 功能特性

• ?同步整流?：提高轉換效率，減少熱量產生。
• ? 雙隨機擴頻（DRSS） ?：結合低頻三角波和高頻隨機調制，降低EMI。
• ?電源良好（PGOOD）指示?：用于監控輸出電壓狀態，確保系統穩定。
• ?熱關斷保護?：防止芯片過熱損壞，提高可靠性。
• ?軟啟動功能?：減少啟動時的浪涌電流，保護電源和負載。

6. 設計指南

• ?電感選擇?：根據輸出電流和紋波要求選擇合適的電感值。
• ?電容選擇?：輸出電容需滿足紋波電壓和瞬態響應要求。
• ?布局與散熱?：優化PCB布局，減少寄生參數；提供足夠的散熱措施，確保芯片工作溫度在額定范圍內。

7. 文檔與支持

• ?數據手冊?：提供詳細的電氣特性、應用信息和設計指南。
• ?WEBENCH? Power Designer?：TI提供的在線工具，可幫助用戶快速生成定制化的電源設計方案。
• ?技術支持?：TI的E2E支持論壇提供快速的技術幫助和文檔更新通知。

LM706A0以其高功率密度、高效率、低EMI和多種保護功能，成為工業和通信領域高功率應用的理想選擇。
