LM704A0-Q1 是一款低 IQ、寬 VIN 同步降壓轉換器，設計用于 4.5V 至 45V 的輸入電壓范圍，并在 3.3V、5V、12V 的固定輸出電壓或可調輸出下提供高達 10A 的輸出電流。

LM704A0-Q1 采用峰值電流模式控制架構，可實現輕松的環路補償、快速瞬態響應以及出色的負載和線路調節。一對 LM704A0-Q1 轉換器可以設置為交錯模式（并聯輸出），具有精確的均流功能，適用于需要高達 20A 輸出電流的應用。
*附件：lm704a0-q1.pdf

LM704A0-Q1 具有獨特的雙隨機擴頻 （DRSS） 功能，該功能結合了低頻三角和高頻逐周期隨機調制，以改善寬頻帶的 EMI 性能。

LM704A0-Q1 的其他功能包括用戶可選擇的二極管仿真，可在輕負載條件下降低電流消耗，用于故障報告和輸出監控的開漏電源正常標志，精密使能輸入，單調啟動至預偏置負載，集成 VCC 偏置電源穩壓器，內部 2.8ms 軟啟動時間，以及具有自動恢復功能的熱關斷保護。

LM704A0-Q1 轉換器采用 6mm × 6mm 熱優化型 29 引腳 QFN 封裝。三個芯片貼裝焊盤（VIN、SW 和 PGND）提高了熱性能和板級可靠性 （BLR）。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 同步 DC/DC 轉換器，具有多功能降壓控制器和堅固的功率 MOSFET
  • 寬輸入電壓范圍：4.5V 至 45V
  • 停機模式電流：2.3μA
  • 空載 IQ 調節 12V 至 5V：15.5μA
  • 1% 精度、固定 3.3V、5V、12V 或 0.8V 至 36V 可調輸出
  • 雙相作，可實現高達 16A 的輸出電流
• 專為滿足低 EMI 要求而設計
  • 有助于符合 CISPR 25 5 類標準
  • 引腳可選的 ±8% 雙隨機擴頻可降低峰值發射
  • 開關頻率：200kHz 至 2.2MHz
  • 引腳可配置的 AUTO 或 FPWM作
• 固有的保護功能，實現穩健的設計
  • 內部打嗝模式過流保護
  • 使能、電源正常和熱關斷
  • 內部或外部回路補償
• 6mm × 6mm 熱優化、符合 RoHS 標準、QFN-29 封裝，無鉛電鍍

參數

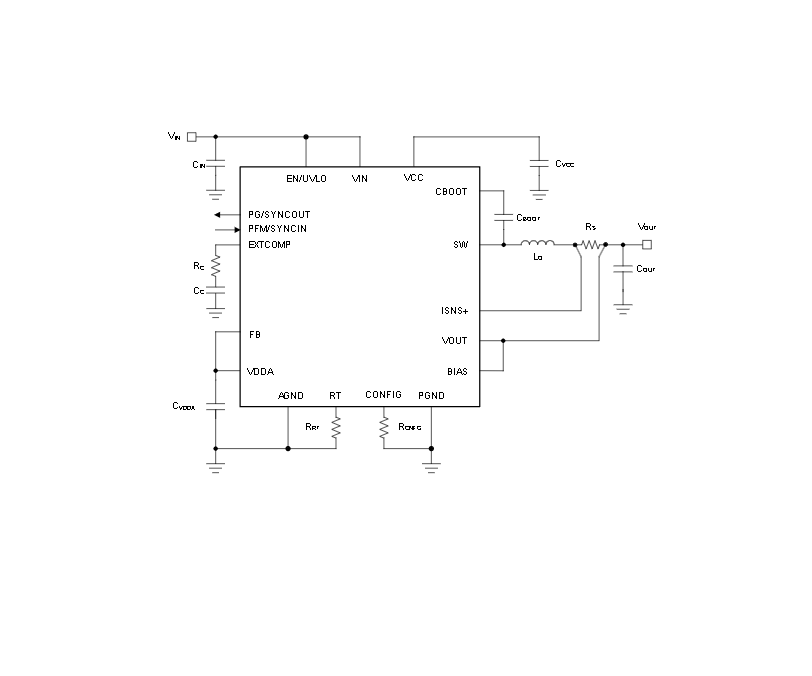

方框圖

1. 產品概述

LM704A0-Q1 是一款專為汽車應用設計的高效率同步降壓（Buck）DC/DC轉換器，支持寬輸入電壓范圍（4.5V至45V），提供高達10A的輸出電流。該設備采用AEC-Q100認證，適用于多種汽車電子系統，包括ADAS（高級駕駛輔助系統）和信息娛樂系統等。

2. 主要特性

• ?AEC-Q100 認證?：確保產品符合汽車級應用標準。
• ?寬輸入電壓范圍?：4.5V至45V，適應不同汽車電源系統。
• ?高效率?：采用峰值電流模式控制，優化瞬態響應和負載/線路調節。
• ?低EMI設計?：支持±8%雙隨機擴頻（DRSS），降低峰值諧波EMI。
• ?多功能輸出?：提供1%精確的固定輸出（3.3V、5V、12V）或0.8V至36V的可調輸出。
• ?雙相位操作?：支持雙LM704A0-Q1設備并聯，實現高達16A的輸出電流。
• ?保護特性?：包括過流保護（打嗝模式）、使能控制、電源良好指示和熱關斷等。

3. 應用領域

• ?汽車電子系統?：如發動機控制單元、信息娛樂系統、ADAS等。
• ?ADAS?：如雷達、攝像頭、激光雷達等傳感器的電源管理。
• ?信息娛樂和儀表集群?：如顯示屏、音頻系統、導航設備等。

4. 關鍵功能與特性

• ?峰值電流模式控制?：提供快速的瞬態響應和簡單的環路補償。
• ? 雙隨機擴頻（DRSS） ?：結合低頻三角波和高頻隨機調制，降低EMI。
• ?可編程開關頻率?：范圍在200kHz至2.2MHz之間，支持同步和外部時鐘輸入。
• ?內部軟啟動?：減少啟動時的浪涌電流，保護電源和負載。
• ?遠程關斷功能?：允許通過外部信號遠程控制設備的關斷。

5. 設計指南

• ?輸出電壓設置?：通過外部電阻分壓器或內部固定選項設置輸出電壓。
• ?電感選擇?：根據輸出電流和開關頻率選擇合適的電感值，優化性能。
• ?輸出電容選擇?：確保電容值足夠大，以滿足穩定性和紋波要求。
• ?布局考慮?：優化PCB布局，減少寄生電感和電阻，提高系統性能。
• ?熱設計?：提供足夠的散熱措施，確保設備在最大負載和高溫環境下的可靠運行。

6. 文檔與支持

• ?數據手冊?：提供詳細的電氣特性、應用信息和設計指南。
• ?WEBENCH? Power Designer?：TI提供的在線工具，可幫助用戶快速生成定制化的電源設計方案。
