LM706x0 是低 IQ、寬 VIN 同步降壓轉換器系列，專為 4.5V 至 65V 的輸入電壓范圍而設計，可在 3.3V、5V、12V 的固定輸出電壓或可調輸出下提供高達 10A 的輸出電流。

LM706x0 采用峰值電流模式控制架構，可實現輕松的環路補償、快速瞬態響應以及出色的負載和線路調節。一對 LM706x0 轉換器可以設置為交錯模式（并聯輸出），具有精確的均流功能，適用于需要高達 20A 輸出電流的應用。
*附件：lm70660.pdf

LM706x0 具有獨特的雙隨機擴頻 （DRSS） 功能，該功能結合了低頻三角和高頻逐周期隨機調制，可改善寬頻帶范圍內的 EMI 性能。

LM706x0 的其他功能包括：用戶可選擇的二極管仿真，可在輕負載條件下降低電流消耗，開漏電源正常標志，用于故障報告和輸出監控，精密使能輸入，單調啟動至預偏置負載，集成 VCC 偏置電源穩壓器，內部 2.8ms 軟啟動時間，以及具有自動恢復功能的熱關斷保護。

LM706x0 轉換器采用 6mm × 6mm 熱優化型 29 引腳 QFN 封裝。三個芯片貼裝焊盤（VIN、SW 和 PGND）提高了熱性能和板級可靠性 （BLR）。

特性

• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 同步 DC/DC 轉換器，具有多功能降壓控制器和堅固的功率 MOSFET
  • 寬輸入電壓范圍：4.5V 至 65V
  • 停機模式電流：2.3μA
  • 空載 IQ 調節 24V 至 5V：10.4μA
  • 1% 精度、固定 3.3V、5V、12V 或 0.8V 至 36V 可調輸出
  • 雙相作，可實現高達 16A 的輸出電流
• 專為滿足低 EMI 要求而設計
  • 有助于符合 CISPR 11 B 類標準
  • 引腳可選的 ±8% 雙隨機擴頻可降低峰值發射
  • 開關頻率：200kHz 至 2.2MHz
  • 引腳可配置的 AUTO 或 FPWM作
• 固有的保護功能，實現穩健的設計
  • 內部打嗝模式過流保護
  • 使能、電源正常和熱關斷
  • 內部或外部回路補償
• 6mm × 6mm 熱優化、符合 RoHS 標準、QFN-29 封裝，無鉛電鍍

參數

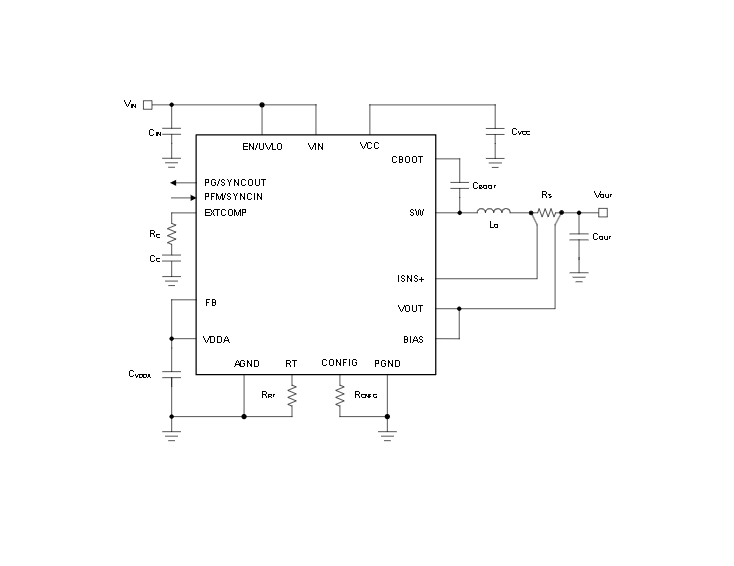

方框圖

1. 產品概述

LM70660 是一款65V、6A（LM706A0為10A）高效率同步降壓（Buck）DC/DC轉換器，專為高功率密度應用設計。該設備采用AEC-Q100認證，適用于工業、通信等多個領域，支持寬輸入電壓范圍（4.5V至65V），并提供固定和可調輸出電壓選項。

2. 主要特性

• ?AEC-Q100 認證?：確保產品符合汽車級應用標準。
• ?寬輸入電壓范圍?：4.5V至65V，適應多種電源環境。
• ?高效率?：采用峰值電流模式控制，提供高達93%的效率。
• ?低EMI設計?：支持±8%雙隨機擴頻（DRSS），減少電磁干擾。
• ?多種輸出選項?：提供1%精確的固定輸出（3.3V、5V、12V）或0.8V至36V的可調輸出。
• ?保護特性?：包括打嗝模式過流保護、使能控制、電源良好指示和熱關斷等。
• ?熱優化封裝?：6mm x 6mm QFN-29封裝，具有優異的熱性能。

3. 應用領域

• ?工業應用?：如電機驅動、工廠自動化、非公路車輛和電動自行車等。
• ?通信應用?：如WLAN、AAS和RRU等設備的電源管理。

4. 關鍵功能與特性

• ?峰值電流模式控制?：提供快速瞬態響應和簡單的環路補償。
• ? 雙隨機擴頻（DRSS） ?：結合低頻三角波和高頻隨機調制，降低EMI。
• ?可編程開關頻率?：范圍在200kHz至2.2MHz之間，支持同步和外部時鐘輸入。
• ?靈活的輸出配置?：支持單相位和雙相位（并聯）操作，實現高達16A的輸出電流（LM706A0）。
• ?內部軟啟動?：減少啟動時的浪涌電流，保護電源和負載。

5. 設計指南

• ?輸出電壓設置?：通過外部電阻分壓器設置輸出電壓，支持固定和可調選項。
• ?電感選擇?：根據輸出電流和開關頻率選擇合適的電感值，以優化性能和效率。
• ?輸出電容選擇?：確保電容值足夠大，以滿足穩定性和紋波要求。
• ?布局與散熱?：優化PCB布局，減少寄生電感和電阻；提供足夠的散熱措施，確保設備在最大負載和高溫環境下的可靠運行。

6. 文檔與支持

• ?數據手冊?：提供詳細的電氣特性、應用信息和設計指南。
• ?WEBENCH? Power Designer?：TI提供的在線工具，可幫助用戶快速生成定制化的電源設計方案。
• ?技術支持?：TI的E2E支持論壇提供快速的技術幫助和文檔更新通知。

7. 訂購與可用性

• ?部件號?：LM70660（6A版本）和LM706A0（10A版本），均采用QFN-29封裝。
• ?樣品與購買?：用戶可通過TI官網申請樣品或購買該產品。

LM70660以其高效率、寬輸入電壓范圍、低EMI設計和多種保護特性，成為工業和通信應用中理想的電源管理解決方案。
