LM708x0 是低 IQ、寬 VIN 同步降壓轉換器系列，專為 4.5V 至 80V 的輸入電壓范圍而設計，可在 3.3V、5V、12V 的固定輸出電壓或可調輸出下提供高達 8A 的輸出電流。

LM708x0 采用峰值電流模式控制架構，可實現輕松的環路補償、快速瞬態響應以及出色的負載和線路調節。一對 LM708x0 轉換器可以設置為交錯模式（并聯輸出），具有精確的均流功能，適用于需要高達 16A 輸出電流的應用。
*附件：lm70840.pdf

LM708x0 具有獨特的雙隨機擴頻 （DRSS） 功能，該功能結合了低頻三角和高頻逐周期隨機調制，可在較寬的頻帶范圍內改善 EMI 性能。

LM708x0 的其他功能包括：用戶可選擇的二極管仿真功能（可在輕負載條件下降低電流消耗）、用于故障報告和輸出監控的開漏電源正常標志、精密使能輸入、單調啟動至預偏置負載、集成 VCC 偏置電源穩壓器、內部 2.8ms 軟啟動時間以及具有自動恢復功能的熱關斷保護。

LM708x0 轉換器采用 6mm × 6mm 熱優化型 29 引腳 QFN 封裝。三個芯片貼裝焊盤（VIN、SW 和 PGND）提高了熱性能和板級可靠性 （BLR）。

特性

• 同步 DC/DC 轉換器，具有多功能降壓控制器和堅固的功率 MOSFET
  • 寬輸入電壓范圍：4.5V 至 80V
  • 停機模式電流：2.3μA
  • 空載 IQ 調節 48V 至 5V：8.2μA
  • 1% 精度、固定 3.3V、5V、12V 或 0.8V 至 55V 可調輸出
  • 雙相作，可實現高達 16A 的輸出電流
• 專為滿足低 EMI 要求而設計
  • 有助于符合 CISPR 11 B 類標準
  • 引腳可選的 ±8% 雙隨機擴頻可降低峰值發射
  • 開關頻率：200kHz 至 2.2MHz
  • 引腳可配置的 AUTO 或 FPWM作
• 固有的保護功能，實現穩健的設計
  • 內部打嗝模式過流保護
  • 使能、電源正常和熱關斷
  • 內部或外部回路補償
• 6mm × 6mm 熱優化、符合 RoHS 標準、QFN-29 封裝，無鉛電鍍

參數

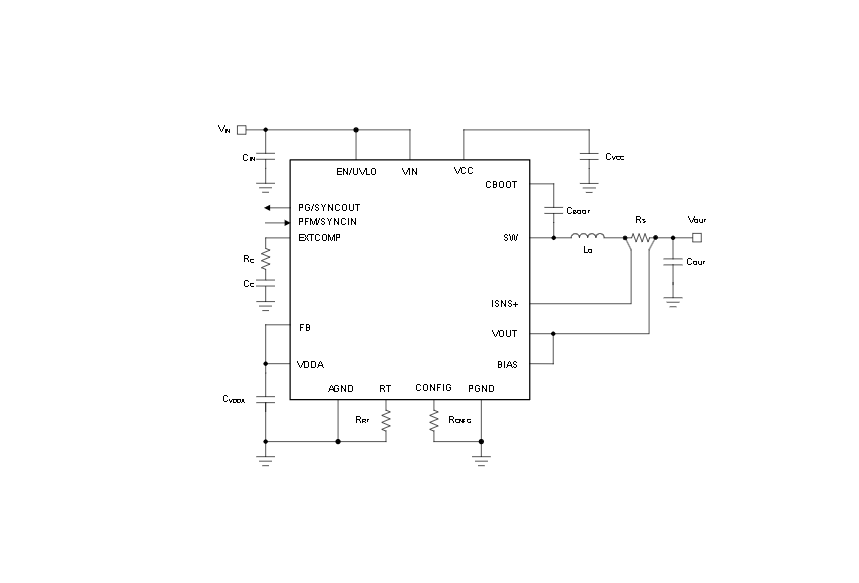

方框圖

1. 產品概述

LM70840是一款高效率同步降壓DC/DC轉換器，專為高功率密度應用設計。該轉換器提供寬輸入電壓范圍（4.5V至80V），支持最高4A的輸出電流，并具有固定輸出電壓（3.3V、5V、12V）或可調輸出電壓（0.8V至55V）選項。

2. 主要特性

• ?寬輸入電壓范圍?：支持4.5V至80V的輸入電壓，適用于多種電源環境。
• ?高輸出電流?：提供最高4A的輸出電流，滿足高功率需求。
• ?低待機功耗?：在關機模式下，靜態電流低至2.3μA，降低系統待機功耗。
• ?低EMI設計?：支持雙隨機擴頻（DRSS）功能，減少電磁干擾，有助于通過CISPR 11 Class B等標準。
• ?多種保護功能?：包括過流保護、熱關斷、電源良好（PGOOD）指示和遠程關斷等，提高系統可靠性。
• ?靈活配置?：支持PFM和FPWM兩種工作模式，可配置為單相或雙相操作，輸出電流最高可達16A（雙相模式）。
• ?小型封裝?：采用6mm x 6mm的QFN-29封裝，節省空間，便于布局。

3. 應用領域

• ?工業應用?：如電機驅動（Servo/AC）、工廠自動化、非公路車輛和電動自行車等。
• ?通信應用?：如WLAN、AAS和RRU等通信設備電源。

4. 關鍵參數

• ?輸入電壓范圍?：4.5V至80V。
• ?輸出電壓范圍?：固定3.3V、5V、12V或可調0.8V至55V。
• ?輸出電流?：最高可達4A（單相模式）。
• ?開關頻率?：200kHz至2.2MHz，可調。
• ?靜態電流?：在關機模式下低至2.3μA，無負載時調節至48V至5V的輸出電流為8.2μA。

5. 功能特性

• ?同步整流?：提高轉換效率，減少熱量產生。
• ? 雙隨機擴頻（DRSS） ?：結合低頻三角波和高頻隨機調制，降低EMI。
• ?電源良好（PGOOD）指示?：用于監控輸出電壓狀態，確保系統穩定。
• ?熱關斷保護?：防止芯片過熱損壞，提高可靠性。
• ?軟啟動功能?：減少啟動時的浪涌電流，保護電源和負載。
• ?雙相操作?：支持雙相操作，通過并聯輸出實現更高的輸出電流（需配合LM708x0系列另一芯片）。

6. 設計指南

• ?電感選擇?：根據輸出電流和紋波要求選擇合適的電感值，通常電感紋波電流設置在最大DC輸出電流的30%至50%之間。
• ?電容選擇?：輸出電容需滿足紋波電壓和瞬態響應要求，通常選擇低ESR的陶瓷電容；輸入電容用于限制輸入電壓紋波，推薦使用X7S或X7R介質的陶瓷電容。
• ?布局與散熱?：優化PCB布局，減少寄生參數；提供足夠的散熱措施，如使用多層PCB、熱過孔和散熱片等，確保芯片工作溫度在-40°C至+150°C范圍內。

7. 文檔與支持

• ?數據手冊?：提供詳細的電氣特性、應用信息和設計指南。
• ?WEBENCH? Power Designer?：TI提供的在線工具，可幫助用戶快速生成定制化的電源設計方案。
• ?技術支持?：TI的E2E支持論壇提供快速的技術幫助和文檔更新通知。

LM70840以其寬輸入電壓范圍、高輸出電流、低待機功耗、低EMI和多種保護功能，成為工業、通信等領域高功率密度應用的理想電源解決方案。
