概述
MAX22245/MAX22246為雙通道、增強型、快速、低功耗數字隔離器系列產品，采用Maxim擁有的專利工藝技術。這些器件在不同電源域的電路之間傳輸數字信號；1Mbps數據率(1.8V電源)下，每通道功耗只有0.76mW。該家族中的所有器件提供增強隔離度，可承受額定5kVRMS電壓，長達60秒。

MAX22245的兩路通道在相同方向傳輸數據。MAX22246的兩路通道以相反方向傳輸數據，非常適合收發器Tx和Rx線路的隔離。

器件可提供25Mbps或200Mbps最大數據率，以及默認高電平或低電平輸出，默認狀態指的是未施加輸入時或輸入開路時的輸出狀態。關于每種選項相關的后綴，請參見定購信息和 選型指南 。隔離器每側具有1.71V至5.5V的獨立電源，也使器件適用于電平轉換器。

MAX22245/MAX22246家族采用8引腳寬體SOIC封裝，爬電距離和間隙為8mm。封裝材料的最小相對漏電起痕指數(CTI)為400，使其具有二級爬電距離指標。所有器件的額定工作環境溫度為-40°C至+125°C。
數據表：*附件：MAX22245, MAX22246增強型、快速、低功耗、雙通道數字隔離器技術手冊.pdf
特性

• 支持快速數字信號的增強電隔離
  • 寬體8引腳SOIC封裝，8mm爬電距離和間隙
  • 數據率高達200Mbps
  • 可承受5kVRMS達60s (V ISO )
  • 連續承受1500VRMS (V IOWM )
  • GNDA和GNDB之間可承受±10kV浪涌，1.2/50μs波形
  • 高CMTI (50kV/μs，典型值)
• 低功耗
  • 0.76mW/通道 @ 1Mbps，VDD = 1.8V
  • 1.42mW/通道 @ 1Mbps，VDD = 3.3V
  • 3.2mW/通道 @ 100Mbps，VDD = 1.8V
• 多種選項，支持較寬應用范圍
  • 2種最大數據速率(200Mbps、25Mbps)
  • 2種通道傳輸方向配置
  • 2種默認狀態(高或低電平)

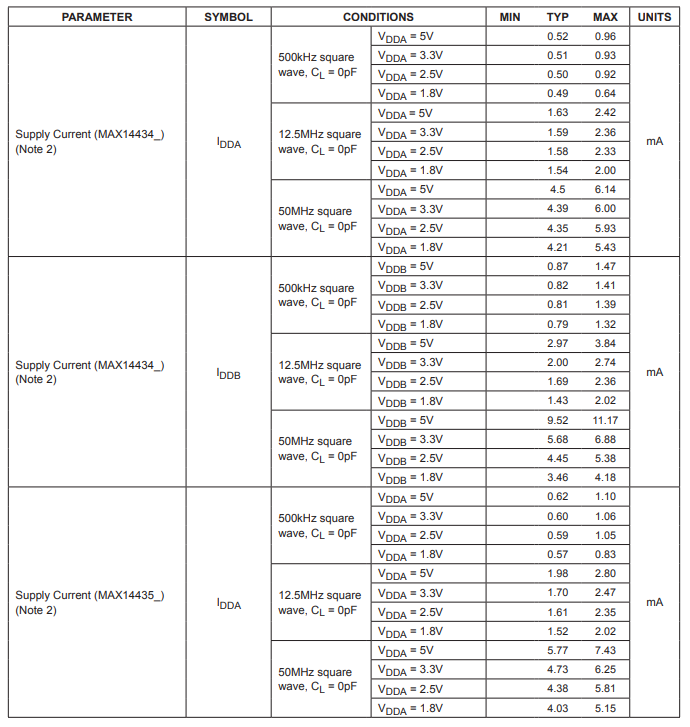

電特性

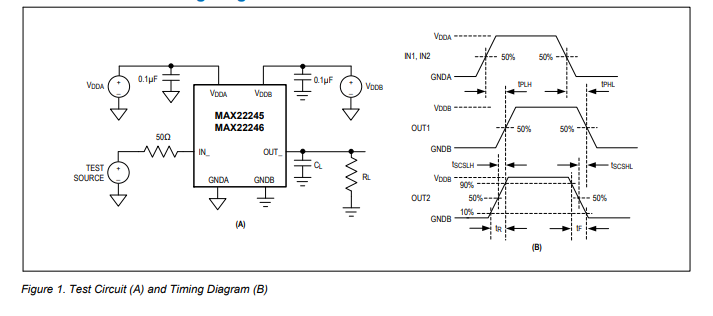

測試電路和時序圖

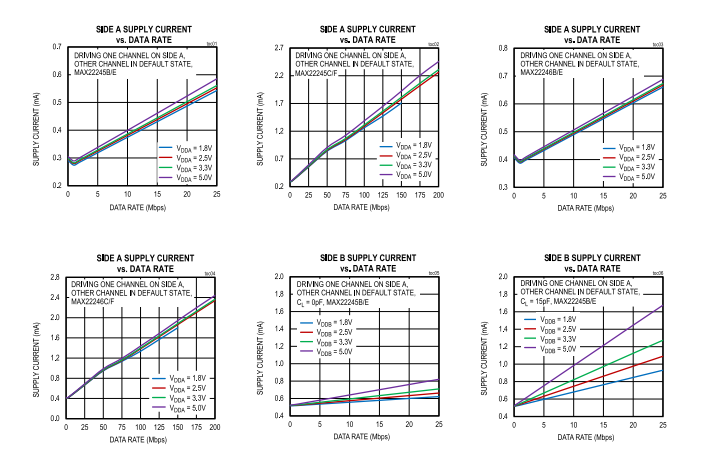

典型操作特性

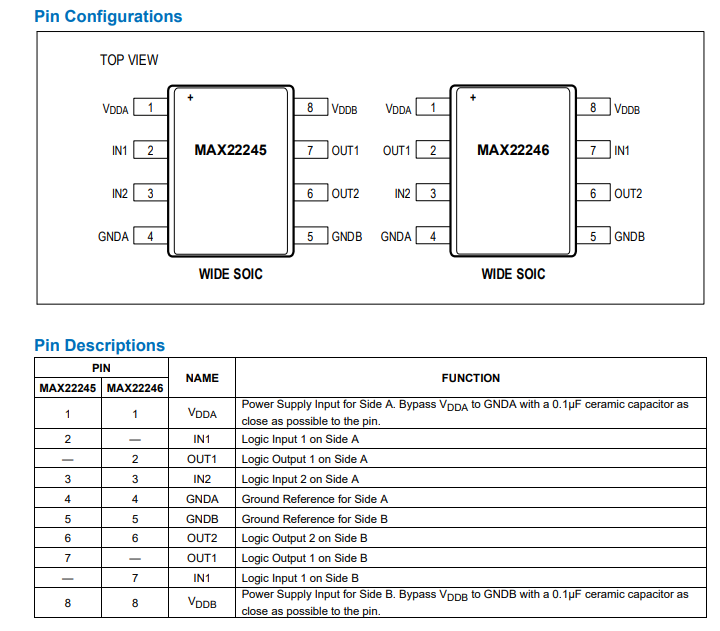

引腳配置描述

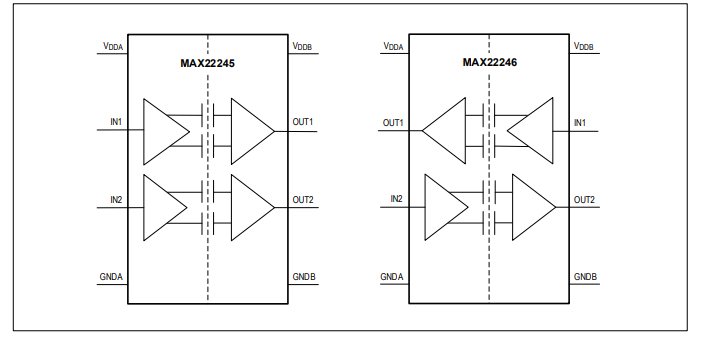

框圖
