概述
MAX22163?MAX22166是一個快速、低功耗的六通道增強型數字電氣隔離器系列，采用ADI專有工藝技術。所有器件均具有強化絕緣功能，對3kVRMS電壓額定值的耐受持續時間為60秒。汽車應用和通用型器件的額定工作環境溫度范圍為-40°C至+125°C。帶有/V后綴的器件通過了AEC-Q100認證。

• 工業
  • 隔離式SPI、RS-232/422/485、CAN、數字I/O
  • 現場總線通信
  • 電機控制
  • 醫療系統

這些器件在具有不同電源域的電路之間傳輸數字信號，在1Mbps速率下每通道功耗低至0.71mW（1.8V電源）。低功耗特性有助于降低系統功耗、提高可靠性并實現緊湊型設計。這些器件的最大數據速率為25Mbps或200Mbps，并提供默認高電平或默認低電平輸出。這些器件的傳輸延遲和時鐘抖動雙低，有助于減少系統延遲。

此外，這些器件每側配備獨立的1.71V至5.5V電源，因此很適合用作電平轉換器。

MAX22163有三個通道以一個方向傳輸數字信號，另有三個通道以相反方向傳輸數字信號；MAX22164有四個通道以一個方向傳輸數字信號，另有兩個通道以相反方向傳輸數字信號；MAX22165有五個通道以一個方向傳輸數字信號，另有一個通道以相反方向傳輸數字信號；MAX22166的所有六個通道都以一個方向傳輸數字信號。
數據表：*附件：MAX22163-MAX22166快速、低功耗的六通道增強型數字隔離器技術手冊.pdf

應用

• 汽車電子
• 電池管理系統(BMS)
• 充電器
• 混合動力電動汽車
• 逆變器

特性

• /V類器件獲得了AEC-Q100認證
• 為數字信號提供增強型電氣隔離
  • 采用爬電距離和電氣間隙為4mm的16-QSOP封裝
  • 3kVRMS耐受持續時間可達60s (V ISO )
  • 可持續耐受445VRMS (V IOWM )
  • 可耐受GNDA和GNDB之間1.2/50μs波形的±10kV浪涌
  • 高CMTI性能（50kV/μs，典型值）
• 低功耗
  • VDD = 1.8V時，1Mbps速率下每通道0.71mW
  • VDD = 3.3V時，1Mbps速率下每通道1.34mW
  • VDD = 1.8V時，100Mbps速率下每通道3.21mW
• 傳輸延遲和抖動雙低
  • 最大數據速率高達200Mbps
  • VDD = 3.3V時，傳播延遲低至7ns（典型值）
  • 時鐘抖動RMS為11.1ps（典型值）
• 安全法規認證
  • UL參照UL1577
  • cUL參照CSA公告5A
  • VDE 0884-11強化絕緣（待定）

DC電氣特性

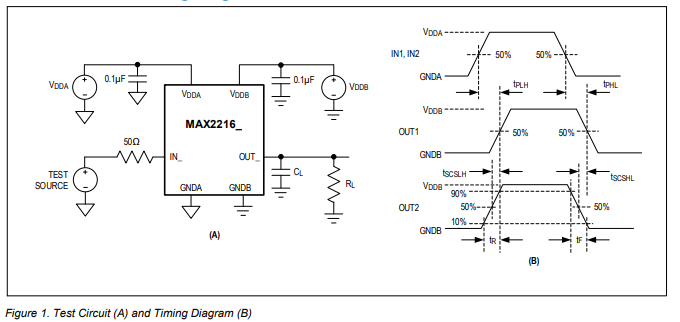

測試電路和時序圖

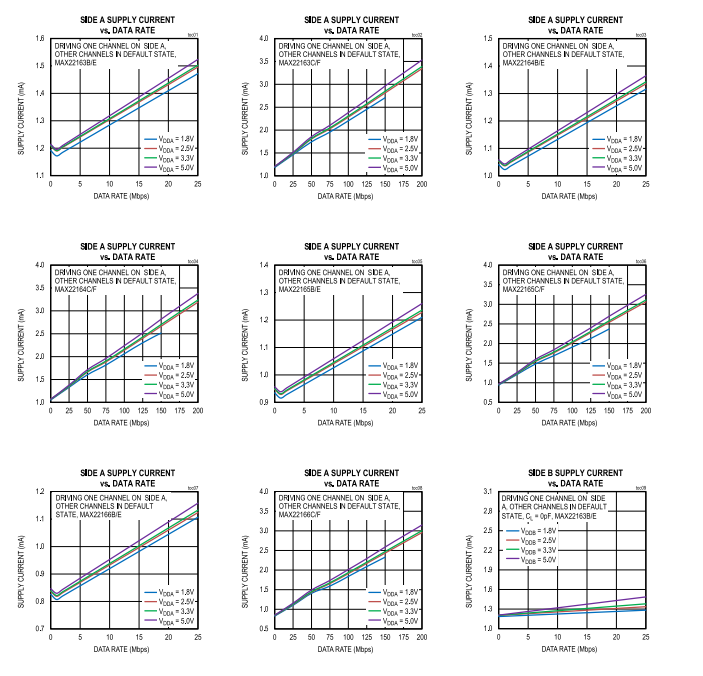

典型操作特性

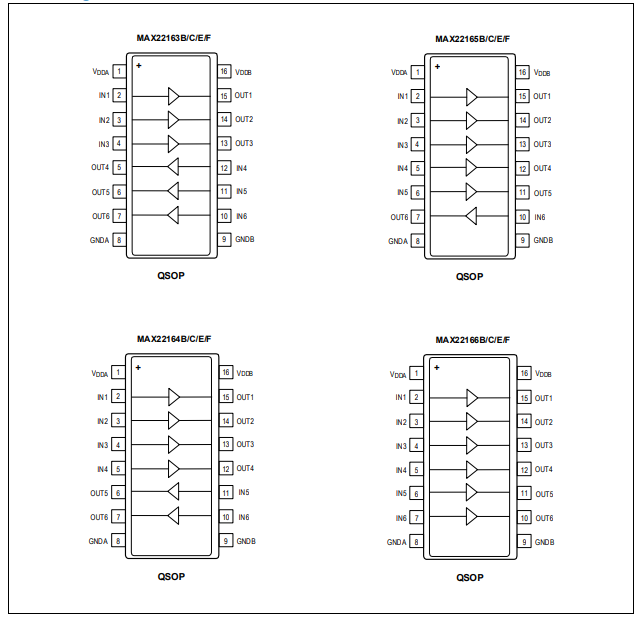

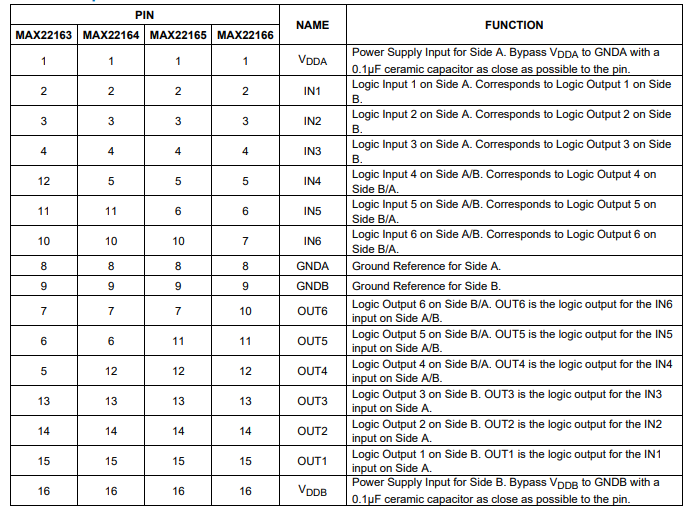

引腳配置描述

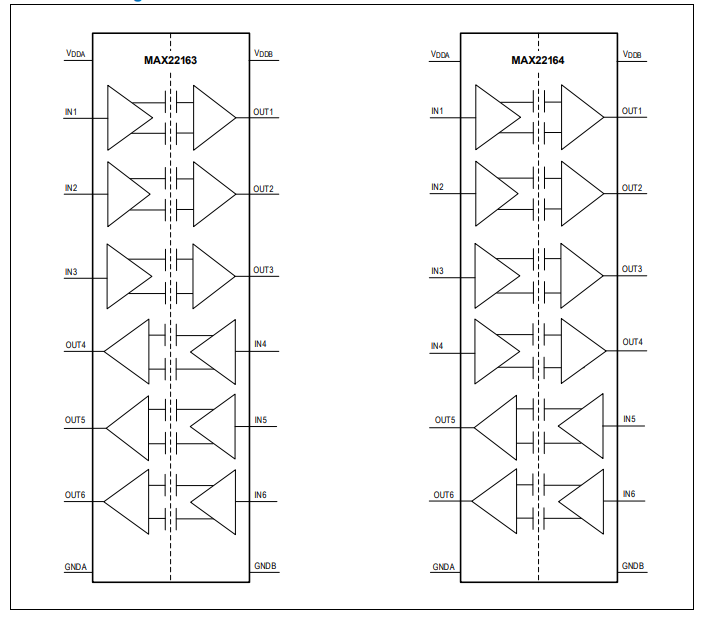

框圖

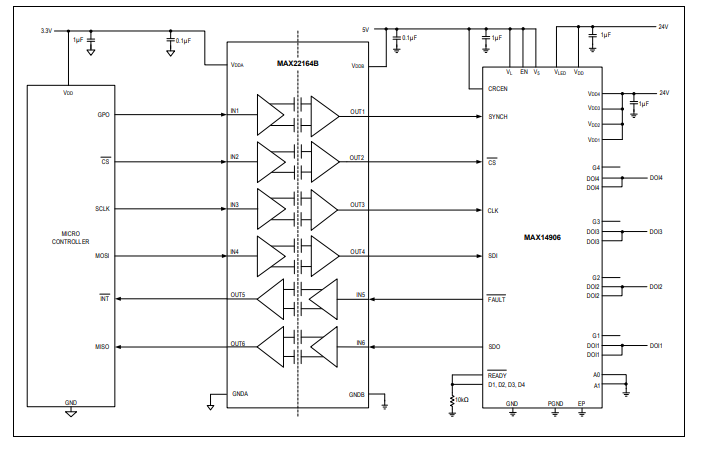

典型應用電路
