概述
MAX22663?MAX22666 是一個快速、低功耗的六通道增強型數字電氣隔離器系列，采用 ADI 公司專有工藝技術。所有套件均具有強化隔離功能，對 5kV RMS 電壓額定值的耐受持續時間為 60 秒。汽車應用和通用型套件的額定工作環境溫度范圍為 -40℃ 至 +125℃。帶有 /V 后綴的套件已通過 AEC-Q100 認證。
數據表：*附件：MAX22663-MAX22666快速、低功耗的六通道增強型數字隔離器技術手冊.pdf

這些套件在具有不同電源域的電路之間傳輸數字信號，在 1Mbps 速率下每通道功耗低至 0.71mW（1.8V 電源）。低功耗特性有助于降低系統功耗、提高可靠性并實現緊湊型設計。

這些套件的最大數據速率為 25Mbps 或 200Mbps，并提供默認高電平或默認低電平輸出。這些套件具有低傳播延遲和低時鐘抖動，有助于減少系統延遲。

此外，這些套件每側配備獨立的 1.71V 至 5.5V 電源，因此很適合用作電平轉換器。

MAX22663 有三個通道向一個方向傳輸數字信號，而其余三個則向相反方向傳輸。MAX22664 有四個數字信號傳輸通道，其中兩個沿一個方向傳輸，另外兩個反向傳輸。MAX22665 有五個通道沿一個方向傳輸數字信號，另外一個向相反方向傳輸。MAX22666 的所有六個通道都沿一個方向傳輸數字信號。

應用

• 汽車

  • 混合動力電動汽車
  • 充電器
  • 電池管理系統 (BMS)
  • 逆變器

  特性

• /V 類套件已獲得 AEC-Q100 認證

• 為數字信號提供增強型電氣隔離

  • 具有 8mm 爬電距離和間隙的 16 引腳寬 SOIC
  • 5 kVRMS 耐受時間可達 60s (V ISO )
  • 可持續耐受 848VRMS (V IOWM )
  • 可耐受 GNDA 和 GNDB 之間 1.2/50μs 波形的 ±12.8kV 浪涌
  • 高 CMTI 性能（50kV/μs，典型值）

• 低功耗

  • VDD = 1.8V 時，1Mbps 速率下每通道 0.71mW
  • VDD = 3.3V 時，1Mbps 速率下每通道 1.34mW
  • VDD = 1.8V 時，100Mbps 速率下每通道 3.21mW

• 低傳播延遲和低抖動

  • 最大數據速率高達 200Mbps
  • VDD = 3.3V 時，低傳播延遲為 7ns（典型值）
  • 時鐘抖動 RMS 為 11.1ps（典型值）

• 安全法規認證

  • UL 參照 UL1577
  • cUL 參照 CSA 公告 5A
  • VDE 0884-11 強化絕緣（待定）

簡化應用程序圖

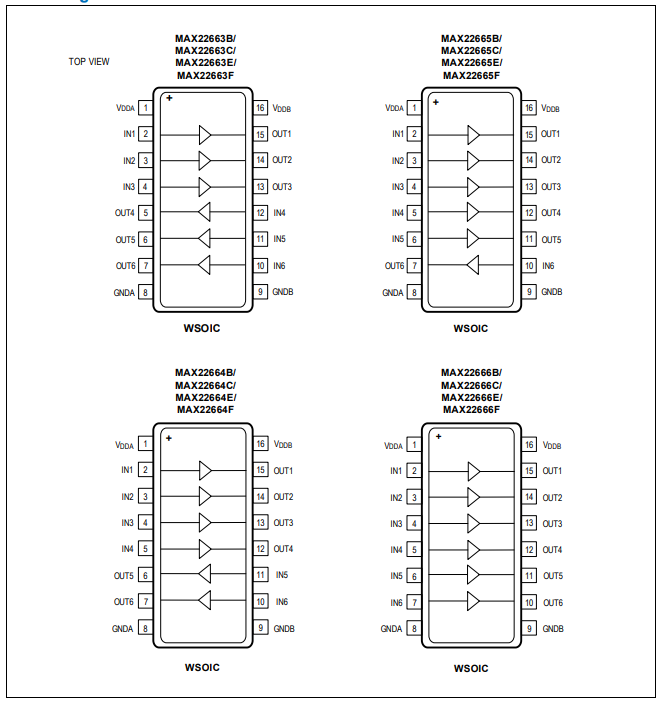

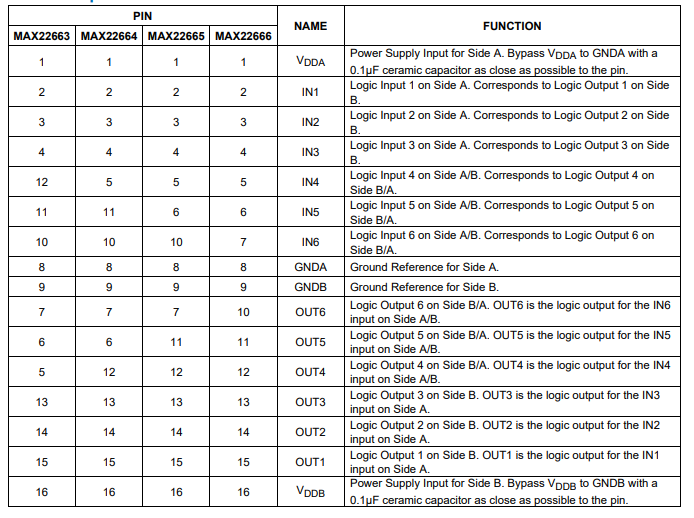

引腳配置描述

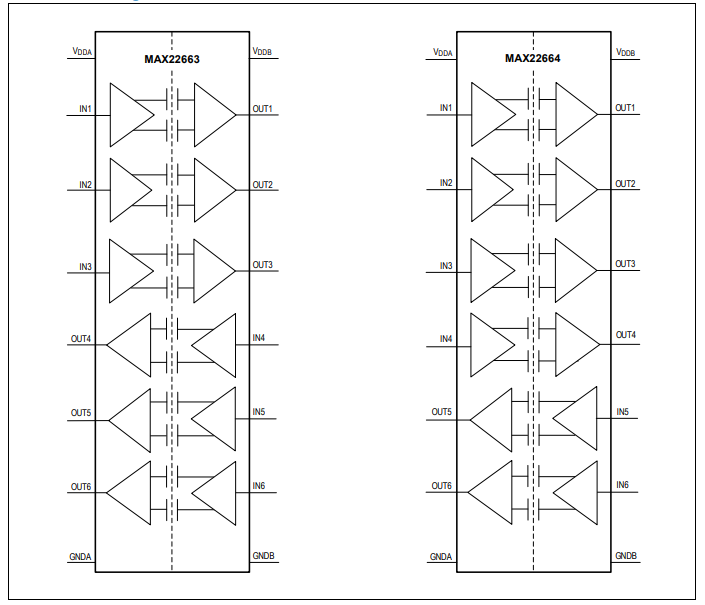

框圖

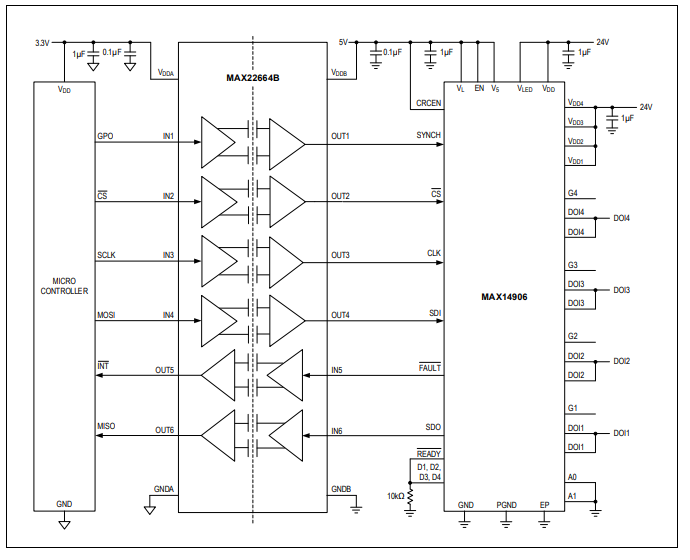

應用電路
