概述
MAX14434-MAX14436是采用Maxim專有工藝技術的快速、低功耗、4通道數字電氣隔離器。這些器件在具有不同電源域的電路之間傳輸數字信號，使用1.8V電源時在1Mbps速率下每通道功耗低至0.58mW。MAX14434/5/6的隔離額定值為5kVRMS，持續60秒。對于需要3kVRMS或3.75kVRMS隔離的應用，請參見MAX14430-MAX14432。
數據表：*附件：MAX14434-MAX14436四通道、快速、低功耗數字隔離器技術手冊.pdf

MAX14434–MAX14436系列提供所有三種可能的單向通道配置，以適應任何4通道設計，包括SPI、RS-232、RS-485和數字I/O應用。MAX14435R/S/U/V的A側輸出使能為低電平有效，從而使其非常適用于隔離共享SPI總線上的端口，因為低電平有效的CS信號可直接使能隔離器上的MISO信號。該系列中的所有其他器件都具有傳統的高電平有效使能特性。

這些器件的最大數據速率為25Mbps或200Mbps，輸出為默認高電平或默認低電平。默認值是當輸入未通電或開路時輸出采用的狀態。有關與每個選項相關的后綴，請參見“訂購信息”和“選型指南”。此外，該隔離器每側配備獨立的1.71V至5.5V電源，因此這些器件很適合用作電平轉換器。

MAX14434–MAX14436采用16引腳寬體SOIC封裝，爬電距離和電氣間隙為8mm。封裝材料的相對漏電起痕指數(CTI)較低，為600V，這使其在爬電距離表中處于I組等級。所有器件的額定工作環境溫度范圍為-40°C至+125°C。

應用

• 電池管理
• 工業自動化現場通信
• 通用隔離應用
• 隔離型RS-485/RS-422、CAN
• 隔離SPI接口
• 醫療系統

特性

• 為快速數字信號提供穩健的電氣隔離
  • 200Mbps數據速率
  • 可耐受5kV RMS ，持續60s (V ISO )
  • 可持續耐受848V RMS (V IOWM )
  • 可耐受GNDA和GNDB之間1.2/50μs波形的±10kV浪涌
  • 高CMTI性能（50kV/μs，典型值）
• 低功耗
  • VDD = 3.3V時，1Mbps速率下每通道1.1mW
  • VDD = 1.8V時，100Mbps速率下每通道3.5mW
• 提供各種選項以支持廣泛的應用
  • 2種數據速率（25Mbps、200Mbps）
  • 3種通道方向配置
  • 2種輸出默認狀態（高電平/低電平）

DC電氣特性

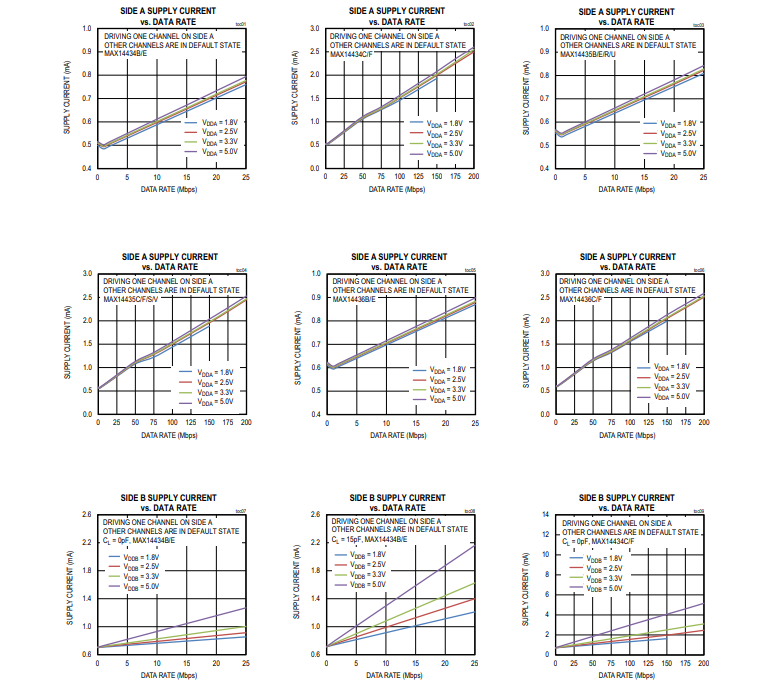

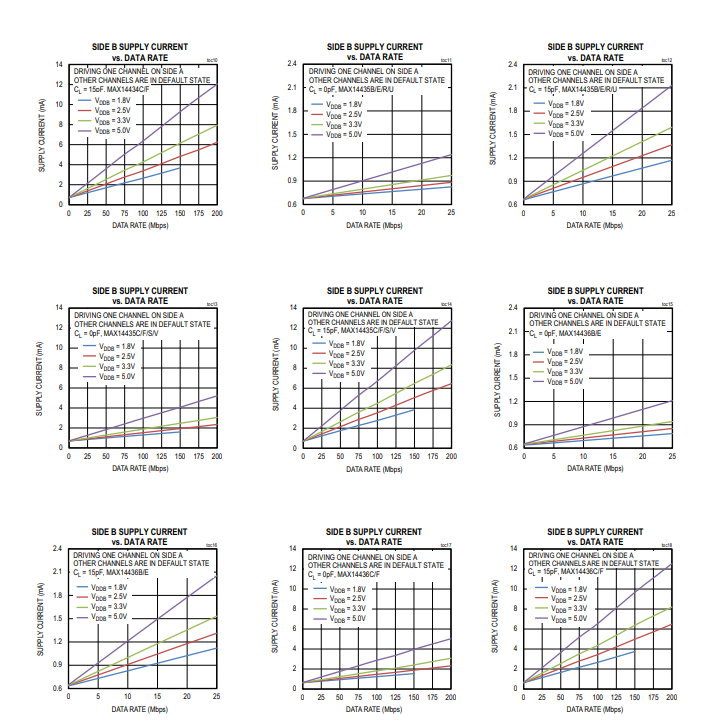

典型操作特性

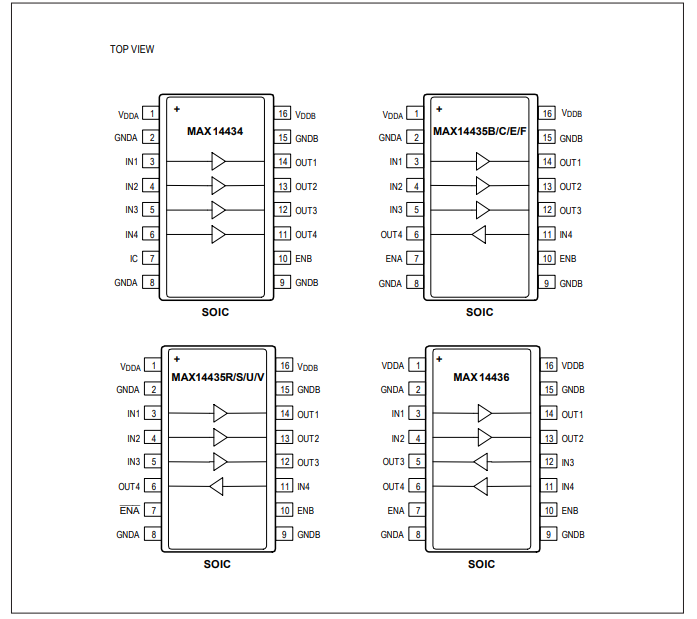

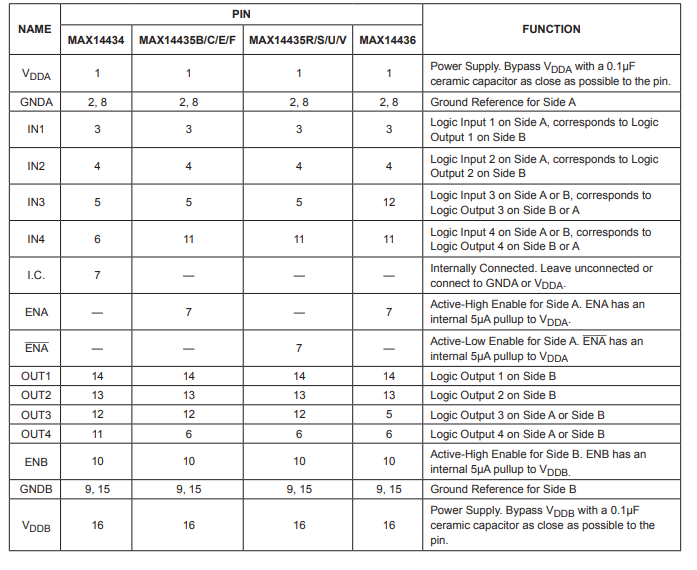

引腳配置描述

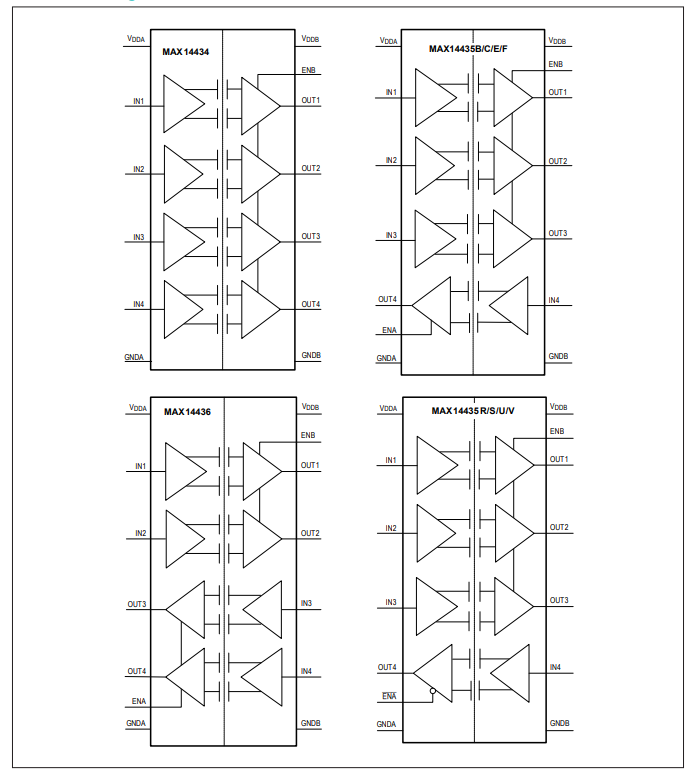

框圖

詳細說明

MAX14434 - MAX14436 是一個四通道數字隔離器系列。該系列的隔離額定值為 5kVrms 。MAX14434 - MAX14436 系列提供多種配置，可靈活適配任何四通道設計，包括 SPI、RS - 232、RS - 485 以及數字輸入輸出應用。對于需要雙向通道（如 I2C）的應用，請參考 MAX14933 和 MAX14937。

MAX14434 的四個通道同向傳輸數字信號，適用于隔離數字輸入輸出等應用。MAX14435 的三個通道同向傳輸數據，一個通道反向傳輸數據，使其非常適合隔離式 SPI 和 RS - 485 通信等應用。MAX14436 進一步設計為雙通道同向傳輸，適用于隔離式 RS - 232 或其他應用。

這些器件采用 16 引腳寬體 SOIC 封裝，隔離電壓額定值為 5kVrms 。該系列數字隔離器通過美信專有工藝技術，實現低功耗運行、高抗電磁干擾（EMI）能力以及穩定的溫度性能。這些器件可隔離不同接地域，并阻擋敏感或人機接口電路受到的高電壓大電流瞬變影響。

該系列器件的數據速率最高可達 25Mbps（B/E/R/U 版本）或 200Mbps（C/F/S 版本） 。每個通道均可訂購默認輸出為高電平或低電平的產品。默認輸出是指輸入未通電或輸入為開路時輸出呈現的狀態。這些器件有兩個電源輸入（VDDA 和 VDDB），可分別獨立設置器件兩側的邏輯電平。VDDA 和 VDDB 分別對應 GNDA 和 GNDB。MAX14434 - MAX14436 系列也具備自動刷新電路，當輸入長時間保持同一狀態時，可確保輸出精度。

數字隔離

MAX14434 - MAX14436 系列為在兩個接地域之間傳輸的數字信號提供電流隔離。該系列器件可承受高達 5kVrms 的隔離電壓 60 秒，以及高達 1200VPEAK 的連續隔離電壓。

電平轉換

VDDA 和 VDDB 較寬的電源電壓范圍，使 MAX14434 - MAX14436 系列除實現隔離外，還可用于電平轉換。VDDA 和 VDDB 可獨立設置為 1.71V 至 5.5V 之間的任意電壓，以設置隔離器相應側的邏輯電平。

單向通道

MAX14434 - MAX14436 的每個通道都是單向的，僅按功能框圖所示的一個方向傳輸數據。每個器件有四個單向通道，這些通道獨立運行，每個通道的數據速率最高可達 25Mbps（B/E/R/U 版本）或從直流到 200Mbps（C/F/S 版本）。每個通道均為推挽式輸出，無需上拉或下拉電阻，能夠驅動 TTL 和 CMOS 邏輯輸入。

啟動和欠壓鎖定

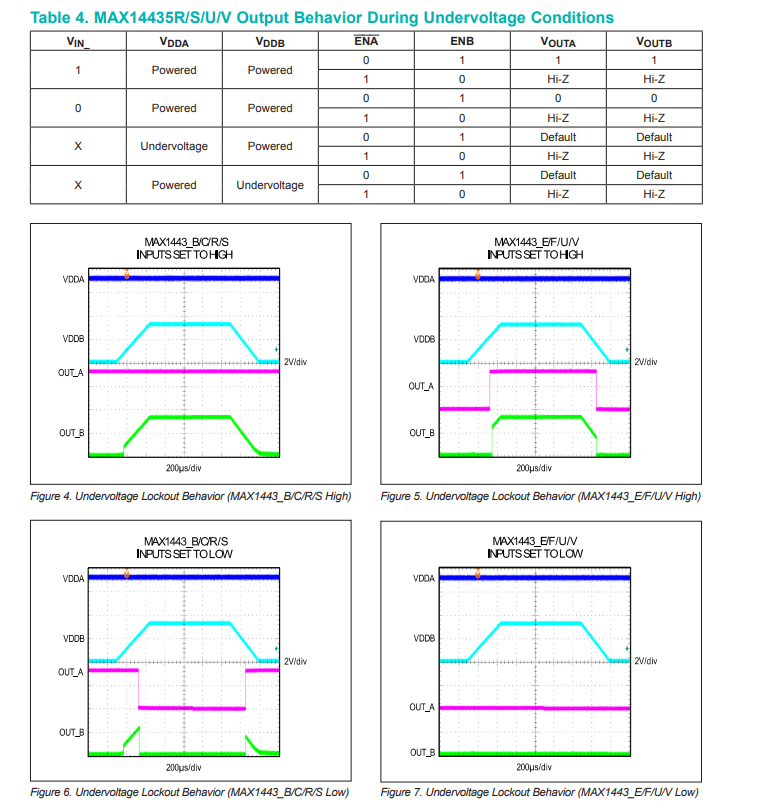

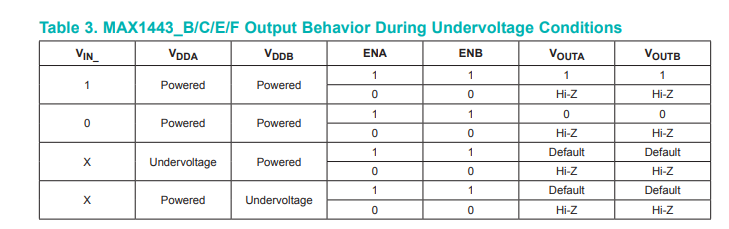

內部會監測 VDDA 和 VDDB 電源的欠壓情況。在上電、掉電期間或因電源電壓下降導致正常運行期間，都可能出現欠壓情況。當檢測到任一電源出現欠壓情況時，所有輸出將進入失效狀態，無論輸入狀態如何（表 3 和表 4） 。圖 4 至圖 7 展示了上電和掉電期間輸出的行為。
