概述
MAX12934 - MAX12935 是快速、低功耗的雙通道數字電流隔離器，采用美信（Maxim）專有的工藝技術。這些器件在具有不同電源域的電路之間傳輸數字信號，僅需 1.8V 電源，每通道功耗低至 0.65mW。

MAX12935 的兩個通道雙向傳輸數據，非常適合隔離收發器的 TX 和 RX 線路。MAX12934 的兩個通道則同向傳輸數據。

MAX12934/MAX12935 的隔離額定值為 5kVrms，持續時間 60 秒。兩種器件均提供默認輸出為高電平或低電平的版本，最大數據速率為 25Mbps 或 200Mbps。默認輸出是指輸入未通電或輸入為開路時輸出所呈現的狀態。有關訂購信息，請參見產品選型指南。每個選件對應的后綴有所不同。獨立的 1.71V 至 5.5V 電源還使這些器件可用作電平轉換器。

MAX12934/MAX12935 采用 16 引腳寬體 SOIC 封裝。該封裝材料的比較漏電起痕指數（CTI）為 600，使其具有 I 級爬電距離。所有器件的工作環境溫度范圍均為 - 40°C 至 + 125°C。
數據表：*附件：MAX12934 MAX12935雙通道、快速、低功耗、數字隔離器技術手冊.pdf

應用

• 電池管理
• 工業自動化現場通信
• 通用隔離應用
• 隔離型RS232、RS-485/RS-422、CAN
• 醫療系統

特性

• 用于快速數字信號的可靠電流隔離
  • 200 Mbps 數據速率
  • 可承受 5kVRMS 60 秒 （VISO)
  • 連續承受 848VRMS （VIOWM)
  • 可承受 GNDA 和 GNDB 之間的 ±10kV 浪涌，波形為 1.2/50μs
  • 高 CMTI（50kV/μs，典型值）
• 低功耗
  • 每通道 1.3mW，2Mbps 時，VDD = 3.3V
  • 每通道 3.3mW，100Mbps 時，VDD = 1.8V
• 支持廣泛應用的選項
  • 2 種數據速率 （25Mbps/200Mbps）
  • 2 通道方向配置
  • 2 種輸出默認狀態（高或低）

功能圖

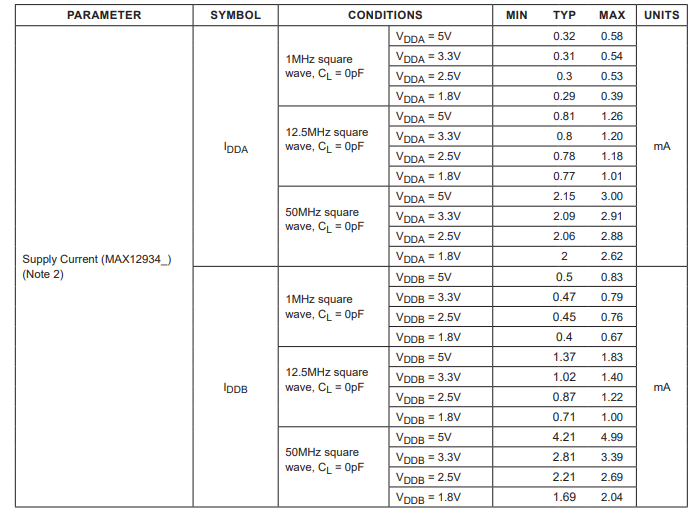

DC電氣特性

典型操作特性

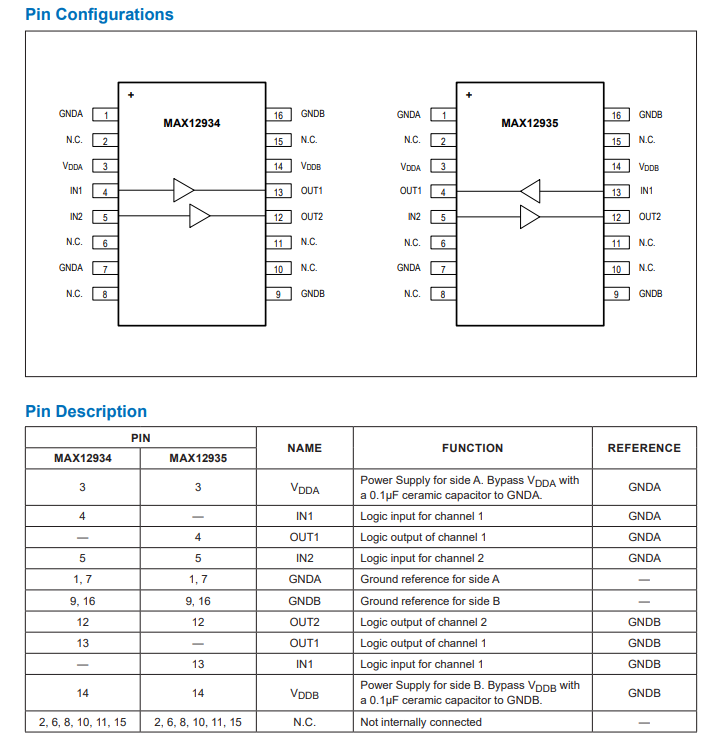

引腳配置描述

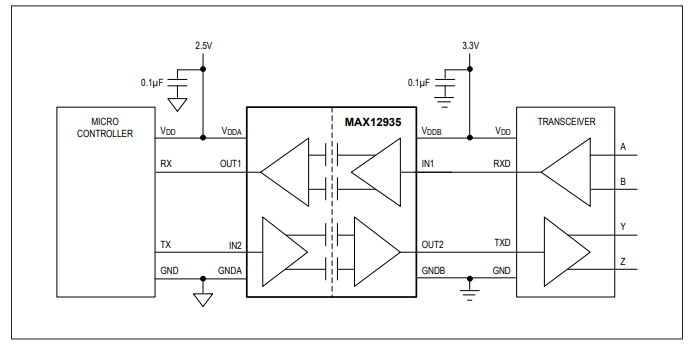

應用電路

詳細說明

MAX12934/MAX12935 是雙通道數字隔離器系列產品。MAX12934 在具有不同電源域的電路之間以同向傳輸數字信號，適用于數字輸入輸出等應用。MAX12935 則在不同電源域的電路間雙向傳輸信號，這在隔離式 RS - 485 或其他通用異步收發傳輸器（UART）應用中是必需的。

該系列器件采用 16 引腳寬體小外形集成電路（SOIC）封裝，隔離電壓額定值為 5kVrms，持續 60 秒。該系列數字隔離器功耗低，具備高抗電磁干擾（EMI）能力，通過美信專有工藝技術實現穩定的溫度性能。這些器件可隔離不同接地域，并阻擋敏感或人機接口電路受到的高電壓大電流瞬變影響。

器件有數據速率從直流（DC）到 25Mbps（B/E 版本）或 200Mbps（C/F 版本）的型號可選，可訂購默認輸出為高電平或低電平的產品。默認輸出是指輸入未通電或輸入為開路時輸出呈現的狀態。

這些器件有兩個電源輸入（VDDA 和 VDDB），可分別獨立設置隔離器兩側的邏輯電平。VDDA 和 VDDB 分別對應 GNDA 和 GNDB。MAX12934/MAX12935 系列還具備自動刷新電路，當輸入長時間保持同一狀態時，可確保輸出精度。

數字隔離

該系列器件為在兩個接地域之間傳輸的數字信號提供電流隔離。器件可承受高達 5kVrms 的隔離電壓 60 秒，以及高達 1200VPEAK 的連續隔離電壓。

電平轉換

VDDA 和 VDDB 較寬的電源電壓范圍，使 MAX12934/MAX12935 系列除實現隔離外，還可用于電平轉換。VDDA 和 VDDB 可獨立設置為 1.71V 至 5.5V 之間的任意電壓，以設置隔離器相應側的邏輯電平。
