DD3118是一款采用40nm工藝的高性能讀卡器控制芯片，支持USB3.0、SD3.0和eMMC4.5協議，具備雙接口設計（A/C型）。其主要特性包括無晶振系統時鐘、3.3V/1.8V電源管理、高等級ESD防護（最高8000V HBM），支持-40℃~85℃寬溫工作，提供QFN-42/24兩種封裝。該芯片集成了USB控制器、SD控制器和I2C控制器，適用于各類讀卡器應用場景。

DD3118s主要特點

系統時鐘：

無晶體振蕩器的系統。

支持低速和高速時鐘。

USB控制器：

符合USB規范Rev3.0/2.0/1.0。

符合IF認證。

雙接口設計，支持A型和C型。

SD控制器：

符合SD規范修訂版3.0。

符合eMMC規范版本4.5。

支持SDx4和eMMCx8總線寬度。

支持SD_VCC 3.3V/1.8V電源。

支持SDC 3.3V/1.8V總線電源。

支持SDR25、SDR50、SDR104、DDR50。

i2C控制器：

支持修改VID和PID等USB信息。

電源控制器：

支持V33 LDO輸出3.3V/1.1V

支持SD_VCC LDO輸出3.3V/1.8V。

ESD保護（MM）： ≥200V，<400V。

ESD保護（HBM）： ≥4000V，<8000V。

ESD保護（CDM）： ≥1000V。

工作條件：

5V電壓輸入。

工作溫度：-40℃~85℃。

包裝類型：

QFN-42針。

QFN-24針。

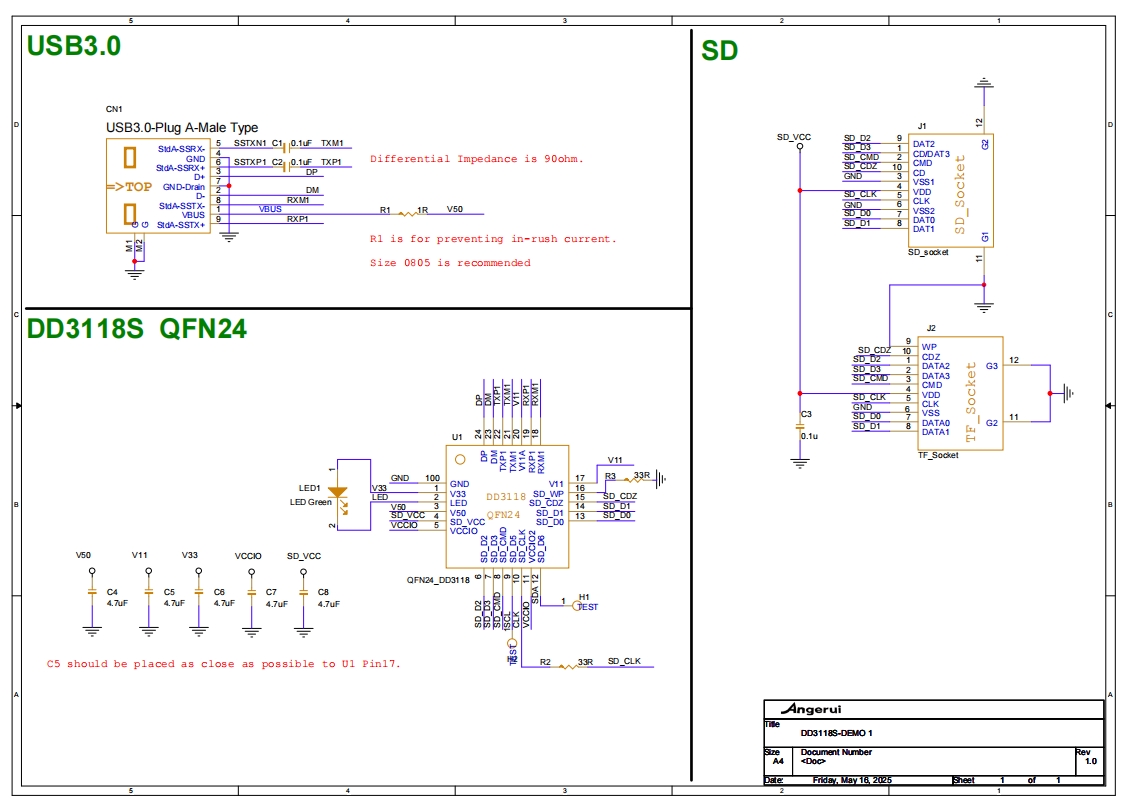

DD3118s電路圖紙
