      電子發燒友網>電子資料下載>電路圖紙>信號處理電路>DD3118電路圖紙資料

      DD3118電路圖紙資料

      2025-06-18 | pdf | 0.08 MB | 次下載 | 免費

      資料介紹

      DD3118可以用于設計一款USB/Type-C??3.0 高速、多功能合一的讀卡器，支持 SD/TF 卡，兼容電腦、平板、手機，包括蘋果 16/15 系列、iPad 以及安卓手機等，還適用于運動相機、無人機、ccd 監控等設備，能夠滿足不同用戶在多種場景下的數據傳輸需求。
      ? ?? DD3118作為讀卡器的核心功能模塊，SD 3.0和eMMC 4.5標準協議，可穩定訪問存儲在存儲卡的數據且可實現數據傳輸功能。DD3118S可以設計支持A型和C型的雙口模式，符合USB規范版本3.0/2.0/1.0的版本，且DD3118S符合IF認證，具體詳細的參數如下所示：
      ?符合SD規范3.0版。

      符合eMMC規范版本4.5+。

      支持SDx4和eMMCx8總線寬度。

      支持SD_VCC3.3V/1.8V電源。

      支持SDC 3.3V/1.8V總線電源。

      支持SDR25、SDR50、SDR104、DDR50。

      DD3118S I2C控制器：

      支持修改VID、PID等USB信息

      DD3118S電源控制器：

      支持V33 LDO輸出3.3V/1.1V

      支持3.3V/1.8V的SD_VCC LDO輸出。

      ESD保護（MM）：≥200V，＜400V。

      ESD保護（HBM）：≥4000V，＜8000V。

      ESD保護（CDM）：≥1000V。

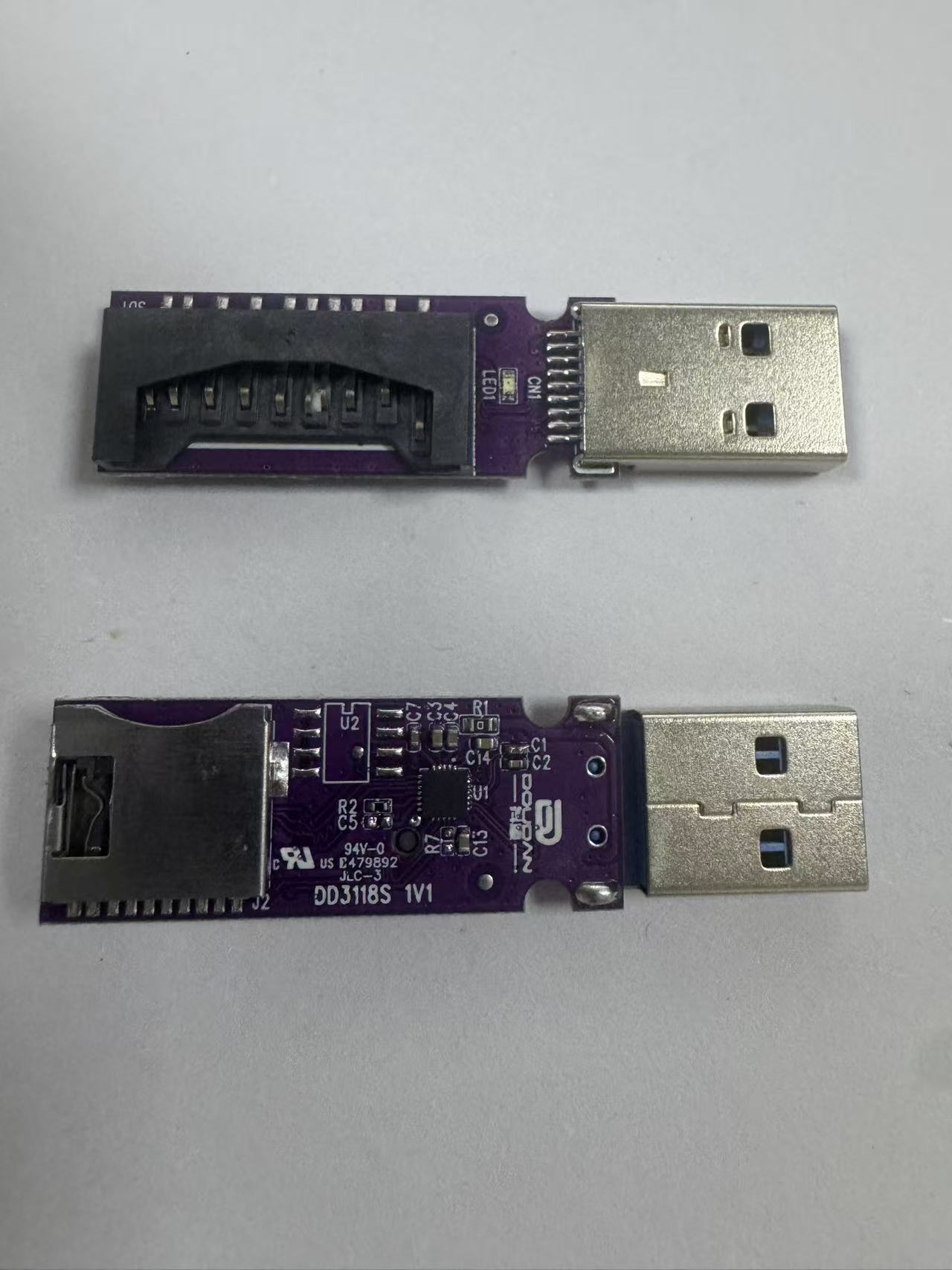

      DD3118設計3.0讀卡方案PCB圖如下所示：
